Détails sur le produit:
Conditions de paiement et expédition:
|
Caractéristiques: | LP5004NL | P/N: | LP5004NL |
---|---|---|---|
Ethernet: | 1x10/100Mbps | Support: | SMD |
Mesure: | 17.70x15.80x6.60mm | Échantillons: | libre |
Point culminant: | Magnetics 10/100Base-T,Transformateur de Magnetics de gigabit |
1. transformateur du Magnetics 1000Base-T
2. Tension d'isolement : 1500Vrms
3. transformateur d'isolement de l'Ethernet 10/100/1000Mbps
4. 24 transformateurs de support extérieur de goupilles

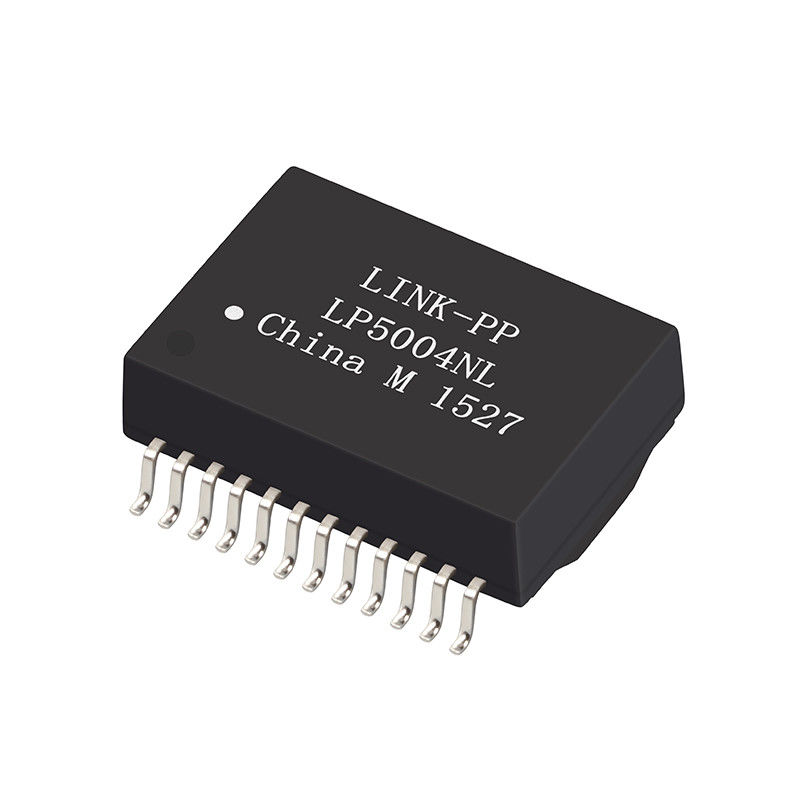

5. LINK-PP LP5004NL magnétique pour Gigabit Ethernet
Caractéristiques électriques (25) :
1. Tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Retour Loss1-30MHz : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : 1500Vrms, 0.5mA, 1Sec
Côté de puce à la ligne côté
Applications
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC,
Commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
Avantage compétitif
personnel 1100,
essai de 100%
Délai de livraison flexible
