7490100143 transformateurs magnétiques LP1197ANL 10/100Base-T SMD d'Ethernet à double accès

7490100143 Dual Port Ethernet Magnetic Transformers LP1197ANL 10/100Base-T SMD
7490100143 Dual Port Ethernet Magnetic Transformers LP1197ANL 10/100Base-T SMD 7490100143 Dual Port Ethernet Magnetic Transformers LP1197ANL 10/100Base-T SMD

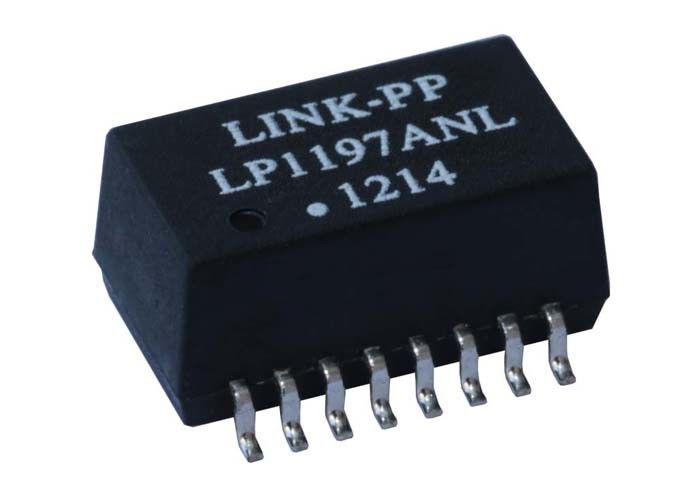

Image Grand :  7490100143 transformateurs magnétiques LP1197ANL 10/100Base-T SMD d'Ethernet à double accès

Détails sur le produit:
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: 7490100143
Conditions de paiement et expédition:
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Description de produit détaillée
Spécifications: 7490100143 P/N.: LP1197ANL
Ethernet: 10/100Base-T SMD MESURE: 13.08x14.99x3.68mm
Montage: SMD échantillons: Disponible
Disponibili d'Archivi: PDF/3D/ISG/Stp/Step/Datasheet
Point culminant:

Transformateur à double accès

,

Transformateur de port de quadruple

Transformateurs magnétiques 10/100Base-T SMD d'Ethernet à double accès de LP1174NL



1. transformateur 10/100Base-T pour l'application de PoE

2. Modules discrets de transformateur de LAN

3. le composant magnétique le plus simple pour placer l'androute sur la carte PCB

4. conçu pour répondre à l'exigence d'IEEE802.3u

5. dimensionnel : 12.70x7.15x6.20mm

6. document : Pdf/fiche technique/3D/IGS/étape /Stp



7490100143 transformateurs magnétiques LP1197ANL 10/100Base-T SMD d'Ethernet à double accès 0 Numéro de la pièce de LINK-PP LP1197ANL
Concevoir le modèle 7490100143
Application-LAN ETHERNET (non PoE)
Noyaux par port 2
Type de transformateur TRANSFORMATEUR DE LA TÉLÉMATIQUE
Élément de montage BÂTI EXTÉRIEUR
Taille de paquet (millimètre) 12,70
Longueur de paquet (millimètre) 9,30
Largeur de paquet (millimètre) 6,20
Application USAGE UNIVERSEL
Vitesse 10/100 BASE-T
La température 0 À 70℃
Rapport RX de tours 1CT : 1CT
Rapport TX de tours 1CT : 1CT



Caractéristiques électriques @25℃

1. Rapport de tours

    TX=1CT : 1CT RX=1CT : 1CT

2. LCO : minute 350uH

    @100KHz, 100mV, 8mADC de biais
perte 3.Insertion :
   0.1-100MHz : - 1.2dB MAX
perte 4.Return :
   1-30MHz : - MINUTE 16dB

   40MHz : - MINUTE 14dB
   50MHz : - MINUTE 13dB

   60-80MHz : - MINUTE 12dB
5.Crosstalk :

   30MHz : - TYPE 45dB
   60MHz : - TYPE 40dB

   100MHz : - TYPE 35dB
6.Differential au rejet de mode commun :
   30MHz : - MINUTE 43dB

   60MHz : - MINUTE 37dB
   100MHz : - MINUTE 33dB
tension 7.Isolation : 1500Vrms
la température 8.Operating : -40℃~85℃.



Applications :
1. piles de disques de RAID
2. commutateurs de CompactPCI et commutateurs de PXI
3. affichages fluorescents de vide

4. cartouches d'encre et de toner



Avantage compétitif :

Fournisseur du leader mondial du connecteur RJ45 intégré, des transformateurs magnétiques discrets et des modules optiques d'émetteur-récepteur

1. 16 ans d'expérience de production,

2. personnel 1100,

3. essai de 100%

4. Délai de livraison flexible
