Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: LP1101NL
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Spécifications: |
LP1101NL |
P/N.: |
LP1101NL |
Rapport: |
RX=1CT : 1CT |
Ethernet: |
1x10/100M |
échantillons: |
libre |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Spécifications: |
LP1101NL |
P/N.: |
LP1101NL |
Rapport: |
RX=1CT : 1CT |
Ethernet: |
1x10/100M |
échantillons: |
libre |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

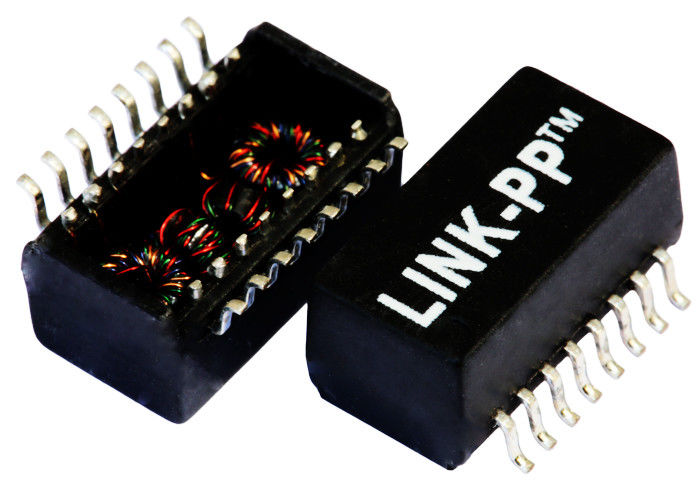

| Port simple, modules de 10/100 de BASE-T transformateur d'Ethernet, SMD, Rohs | |
| Numéro de la pièce de LINK-PP | LP1101NL |
| Numéro de la pièce d'impulsion | H1101NL |
| Vitesse | 10/100BASE-T |
| Nombre de ports | SIMPLE |
| Application - LAN | ETHERNET (NON PoE) |
| Paquet | SMD |
| La température | 0 À 70 |
| AutomDX | OUI |
| Commentaire | MÊMES QUE LA VERSION DU NL |
| Configuration RX | T, C, S |
| Configuration TX | T, C, S |
| Construction | CADRE OUVERT |
| Noyaux par port | 4 |
| Taille de paquet (pouces) | 0,240 |
| Taille de paquet (millimètre) | 6,20 |
| Longueur de paquet (pouces) | 0,50 |
| Longueur de paquet (millimètre) | 12,70 |
| Largeur de paquet (pouces) | 0,366 |
| Largeur de paquet (millimètre) | 9,30 |
| Rapport RX de tours | 1CT : 1CT |
| Rapport TX de tours | 1CT : 1CT |
Caractéristiques électriques @25℃
1.OCL : MINUTE 350uH
@100KHz, 0.1Vrms, 8mADC de biais
rapport 2.Turns :
TX=1.25CT∶1CT RX=1CT∶1CT
perte 3.Insertion :
0.1-100MHz : - 1.1dB MAX
perte 4.Return (TYPE de DB) :
30MHz : - 20 60MHz : - 14
80MHz : - 11,5
5.Crosstalk (TYPE de DB) :
30MHz : - 45 60MHz : - 40
100MHz : - 35
6.DCMR (TYPE de DB) :
30MHz : - 42 50MHz : - 37
100MHz : - 33
7.Hipot : MINUTE 1500Vrms
la température 8.Operating : 0℃~70℃.
