Les transformateurs magnétiques d'Ethernet de LP1183NLE CHOISISSENT le 1:1 SMT de PORT

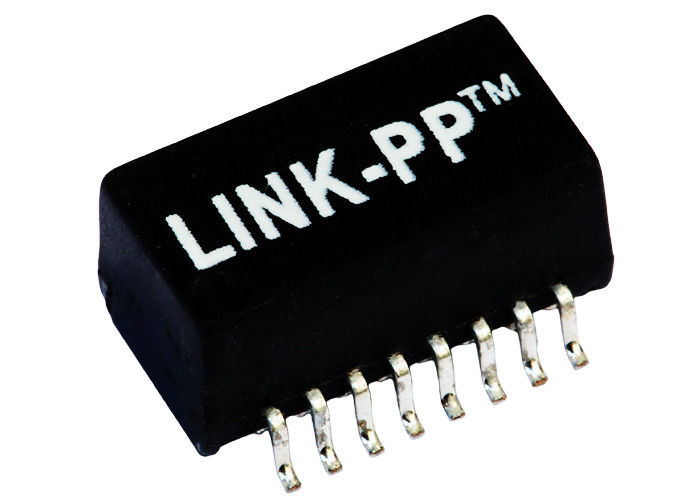

LP1183NLE Ethernet Magnetic Transformers SINGLE PORT 1:1 SMT
LP1183NLE Ethernet Magnetic Transformers SINGLE PORT 1:1 SMT LP1183NLE Ethernet Magnetic Transformers SINGLE PORT 1:1 SMT

Image Grand :  Les transformateurs magnétiques d'Ethernet de LP1183NLE CHOISISSENT le 1:1 SMT de PORT

Détails sur le produit:
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: LP1183NLE
Conditions de paiement et expédition:
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Description de produit détaillée
Spécifications: LP1183NLE P/N.: LP1183NLE
MESURE: 12.70x9.30x6.20mm Montage: SMT
Rapport: 1CT : 1CT échantillons: libre
Disponibili d'Archivi: PDF/3D/ISG/Stp/Step/Datasheet
Point culminant:

Magnetics 10/100Base-T

,

Transformateur de Magnetics de gigabit

Les transformateurs magnétiques d'Ethernet de LP1183NLE CHOISISSENT le 1:1 SMT de PORT

1. Nombre de bobine : Auto-transformateur 10/100Base-Tx
2. Tension d'isolement : 1500Vrms
3.Type : Isolement de transformateur d'Ethernet de SMT
4. Structure de bobine : Toroïdal

10/100Base-T choisissent des modules de transformateur de port

Application
ETHERNET DE LAN
AutomDX
OUI
Commentaire
RoHS LP1183NLE conforme
Configuration RX
T, C
Configuration TX
T, C
Construction
MOULAGE PAR TRANSFER
Noyaux par port
4
Nombre de ports
QUADRUPLE
Carte PCB
AUCUNE CARTE PCB
Paquet
SMT
Taille de paquet (pouces)
0,225 ou autre
Taille de paquet (millimètres)
5,715 ou autre
Longueur de paquet (pouces)
1,12 ou autre
Longueur de paquet (millimètres)
28,448 ou autre
Largeur de paquet (pouces)
0,63 ou autre
Largeur de paquet (millimètres)
16,002 ou autre
RoHS conforme
YES-RoHS-6
Vitesse
10/100/1000BASE-TX
La température
0 À 70/-40 à +85
Rapport RX de tours
1CT : 1CT
Rapport TX de tours
1CT : 1CT
P/N principal
LP1183NLE

Caractéristiques électriques (25) :



1. Tours Ratio50KHz, 0.5V
    Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
    Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
            40MHz : Minute de -14.4dB
            50MHz : Minute de -13.1dB
            60-80MHz : Minute de -12dB
            100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
            30MHz : Minute de -45dB
            60MHz : Minute de -40dB
            100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
             60MHz : Minute de -35dB
             100MHz : Minute de -30dB
7. Salut-pot : 1500Vrms, 0.5mA, 1Sec
    Côté de puce à la ligne côté


Autre partie disponible :


  1. LP1188NL LINK-PP
  2. LP1193NL LINK-PP
  3. LP1193NLE LINK-PP
  4. LP1197ANL LINK-PP
  5. LP1197NL LINK-PP
Les transformateurs magnétiques d'Ethernet de LP1183NLE CHOISISSENT le 1:1 SMT de PORT
