Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,REACH,ISO
Numéro de modèle: ETH1-460L
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
type de transformateur: |
Transformateurs de trajectoire du signal ETH1-460L |
Rapport de tours: |
1 émetteur, 1 récepteur |
La norme: |
Les émissions de gaz à effet de serre sont les émissions de gaz à effet de serre les plus élevées en |
Inductance en circuit ouvert: |
350µH |
Plage de température ambiante: |
-40°C à +85°C |
Compensez le courant: |
35 mA à 25°C |
Isolement de remontage à remontage: |
1500 VRMS |
Voltage d'isolation: |
1.5 kV |
type de transformateur: |
Transformateurs de trajectoire du signal ETH1-460L |
Rapport de tours: |
1 émetteur, 1 récepteur |
La norme: |
Les émissions de gaz à effet de serre sont les émissions de gaz à effet de serre les plus élevées en |
Inductance en circuit ouvert: |
350µH |
Plage de température ambiante: |
-40°C à +85°C |
Compensez le courant: |
35 mA à 25°C |
Isolement de remontage à remontage: |
1500 VRMS |
Voltage d'isolation: |
1.5 kV |
Le transformateur LAN ETH1-460L est conçu pour répondre aux exigences des applications PoE plus.Ces transformateurs augmentent l'efficacité des réseaux modernes.
1. conception de haute puissance pour les installations de câblage 4P à60/120 watts, assurant une alimentation robuste dans les applications réseau.
2. DépassementsÉthernet Gigabitles exigences relatives aux pertes de retour pour la transmission de données à grande vitesse.
3. Conforme àPour les appareils électroniquesetJe veux dire, IEEE 802.3.btNormes industrielles de type 4 pour les applications PoE+ et PoE++
4Il peut supporter un décalage de courant continu minimum de 22,5 mA à 85°C, avec une augmentation de température typique de 7°C avec 800 mA et 10°C avec 1000 mA de courant continu appliqué, maintenant la stabilité dans des conditions environnementales variables.
5Cette solution à un seul composant peut être utilisée à la place de deux pièces ETH1-230, ce qui permet d'économiser de précieux espaces sur la carte.
6Une large plage de température ambiante de-40°C à +85°Cadapté à diverses conditions environnementales.
7. avecferritematériel de base pour une performance améliorée etLes terminaux conformes à la directive RoHSpour la durabilité environnementale.
8Il résiste jusqu'à trois reflux de 40 secondes à+260°C, assurant la durabilité et la fiabilité pendant l'assemblage.
9. Conforme à802.3af spécificationsavec une perte d'insertion minimale et une excellente perte de retour sur toute la gamme de fréquences.
|

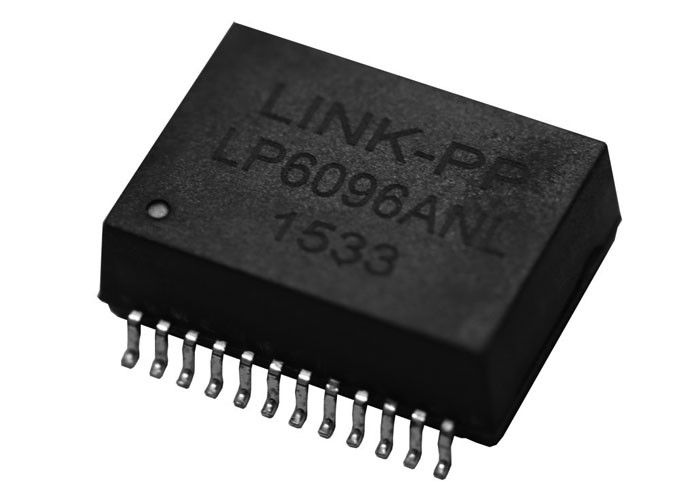

LINK-PP LP6096ANL est égal à ETH1-460L |
|
|
Numéro de pièce LINK-PP |
LP6096ANL |
|
Numéro de pièce de coilcraft |
ETH1-460L |
|
Vitesse |
Les données de base sont fournies par les autorités compétentes |
|
Application - réseau local |
Éthernet (PoE+) |
|
Matériau de base |
Ferrite |
| Retourne le rapport RX | 1CT:1CT |
| Ratio TX des virages | 1CT:1CT |
| Perte d'insertion |
1.0 min dB de 0,1 MHz à 100 MHz 1.2 min dB à 125 MHz |
| Perte de rendement | 18 dB min de 1 MHz à 40 MHz 16 dB min à 50 MHz 12 dB min à 80 MHz 10 dB min à 100 MHz |
| Inductivité | 350 H |
| isolation de l'enroulement à l'enroulement | 1500 Vrs |
| Résolution | Conforme à la directive RoHS, compatible à 260°C, étain-argent-cuivre sur étain sur nickel sur phos-bronz |
|
Température de fonctionnement |
-40°C à +85°C |
| Niveau de sensibilité à l'humidité (MSL) | 1 |
|
Le poids |
3.6 g |
|
Le paquet |
50/13" bobine; ruban adhésif en plastique: 32 mm de large, 0,5 mm d'épaisseur, 24 mm d'espacement entre les poches, 10,6 mm de profondeur de poche |
