Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL, RoHS, Reach, ISO
Numéro de modèle: GX2423SR
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Rapport de tours: |
1CT : 1CT |
Montage: |
Monture de surface |
Vitesse: |
Base-T 1000 |
Voltage d'isolation: |
1500 Vrms |
Capacité: |
720 mA de courant continu |
Port unique: |
Modules de transformateur Ethernet |
Rapport de tours: |
1CT : 1CT |
Montage: |
Monture de surface |
Vitesse: |
Base-T 1000 |
Voltage d'isolation: |
1500 Vrms |
Capacité: |
720 mA de courant continu |
Port unique: |
Modules de transformateur Ethernet |

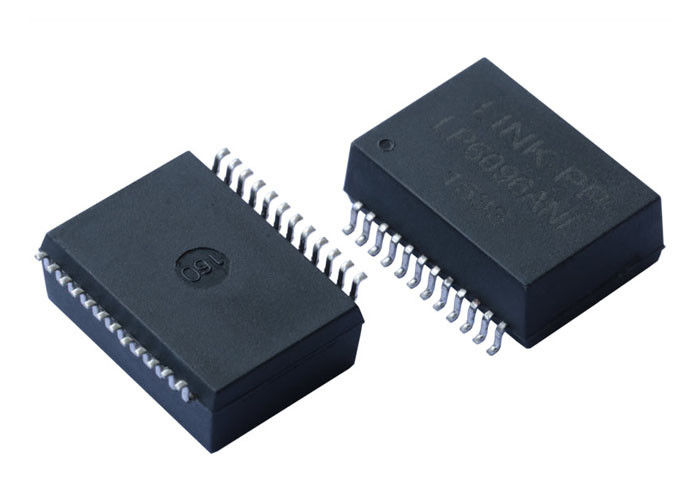

Ce module de transformateur monoporte à montage de surface offre une fonctionnalité Power over Ethernet Plus (PoE+) et est conforme à la norme RoHS.répondre aux besoins des applications de réseau modernes,Il s'agit notamment de modems SOHO (ADSL), LAN sur carte mère (LOM), hubs et switches.Il dispose d'une fonction PoE+ de puissance de 75W, fournissant une transmission d'énergie efficace pour les appareils réseau.permettant un transfert de données rapide et fiable dans des environnements réseau hautes performancesFonctionne sur une large plage de températures de -40°C à +85°C pour une utilisation dans des conditions environnementales extrêmes.
| Modules de transformateur Ethernet SMT à port unique 1000 BASE-T pour les applications PoE+ | |
|---|---|
| Vitesse | Les données de base sont fournies par les autorités compétentes |
| Nombre de ports | 1 Port |
| Fonction PoE | Soutenir le PoE+ |
| Spécification électrique @25°C | |
| Ratio des tours | 1CT:1CT |
| C.O.L. | 350 uH Min @ avec 8mA DC Bias 220uH max @ avec 18mA de déviation en courant continu |
| Perte d'insertion (max. dB) |
0.1MHz: -1.2 1-125 MHz: -2.0 |
| Perte de retour (dB min) |
1-40 MHz: -16 40 à 100 MHz: -10 |
| Le détecteur de détection de l'échantillon doit être situé à l'intérieur de l'échantillon. |
30 MHz: -43 60 MHz: -37 100 MHz: -33 |
| CMRR ((dB Min) |
30 MHz: -30 200 MHz: moins 15 |
| Résultats de l'évaluation | 1Ω ± 0,05Ω |
| Courant de ligne de courant continu d'équilibre | Pour les appareils de commande électrique, la valeur de l'indicateur d'alimentation doit être supérieure ou égale à: |
| - Je ne sais pas. | 1500 Vrms |
| Spécification | Pour les appareils électroniques |
| RoHS | Conforme à la directive RoHS |
| Certification UL | Numéro du dossier E484635 |
| Température |
- 40 à + 85°C |
| Température maximale de reflux | 250°C,5 seconde |
| Application du projet |
Les télécommunications, les commutateurs, SOHO, LOM |
1Commutateurs et routeurs réseau:Le transformateur HX6096NL est adapté aux commutateurs et routeurs de réseau pour améliorer l'efficacité de transmission des données du réseau.
2Systèmes de télécommunications:Ce transformateur est utilisé dans les systèmes de télécommunications pour faciliter des communications de données stables et à grande vitesse.
3Automatisation industrielle:Dans les systèmes d'automatisation industrielle, les transformateurs HX6096NL fournissent des réseaux robustes et fiables qui facilitent des communications efficaces dans les environnements de fabrication.
100% de garantie de qualité: LINK-PP est fabriqué sous contrôle strict et tous les produits sont testés pour la qualité.2008Les avantages de LINK-PP se reflètent principalement dans le prix, les délais de livraison et le service.et nous fournissons constamment de nouvelles solutions de conception pour répondre à vos exigences.
Les clients de LINK-PP qui réussissent:
Texas Instruments, Intel, Cisco, Siemens, Samsung et bien d'autres font confiance aux produits LINK-PP.
