Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: TS8121AM
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
PN: |
TS8121AM |
Tournez le rapport: |
1:1 |
Cote: |
10/100Base-T |
Port: |
Single |
poe: |
sans |
Montage: |
SMD |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN: |
TS8121AM |
Tournez le rapport: |
1:1 |
Cote: |
10/100Base-T |
Port: |
Single |
poe: |
sans |
Montage: |
SMD |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

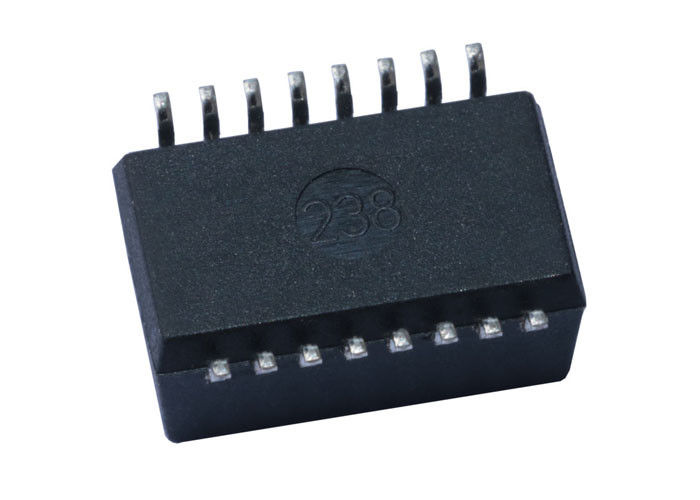

| Port simple, modules de 10/100 de BASE-T transformateur d'Ethernet, SMD, Rohs | |
| Numéro de la pièce de LINK-PP | LP1198NL |
| Numéro de la pièce de Bothhand | TS8121AM |
| Vitesse | 10/100 BASE-T |
| Nombre de ports | SIMPLE |
| Application - LAN | ETHERNET (NON PoE) |
| Paquet | SMD |
| La température | - 40 + à 85 |
| AutomDX | OUI |
| Commentaire | MÊMES QUE LA VERSION DU NL |
| Configuration RX | T, C, S |
| Configuration TX | T, C, S |
| Construction | CADRE OUVERT |
| Noyaux par port | 4 |
| Taille de paquet (pouces) | 0,244 |
| Taille de paquet (millimètre) | 6,20 |
| Longueur de paquet (pouces) | 0,366 |
| Longueur de paquet (millimètre) | 9,30 |
| Largeur de paquet (pouces) | 0,500 |
| Largeur de paquet (millimètre) | 12,70 |
| Rapport RX de tours | 1CT : 1CT |
| Rapport TX de tours | 1CT : 1CT |
Caractéristiques électriques (25) :
1. Tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : minute 1500Vrms
