Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: 24HSS1041-2HF
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Spécifications: |
24HSS1041-2HF |
P/N.: |
LP5004NL |
Ethernet: |
1x10/100Mbps |
Montage: |
SMD |
MESURE: |
17.70x15.80x6.60mm |
échantillons: |
libre |
Spécifications: |
24HSS1041-2HF |
P/N.: |
LP5004NL |
Ethernet: |
1x10/100Mbps |
Montage: |
SMD |
MESURE: |
17.70x15.80x6.60mm |
échantillons: |
libre |
1. transformateur du Magnetics 1000Base-T
2. Tension d'isolement : 1500Vrms
3. transformateur d'isolement de l'Ethernet 10/100/1000Mbps
4. 24 transformateurs de support extérieur de goupilles

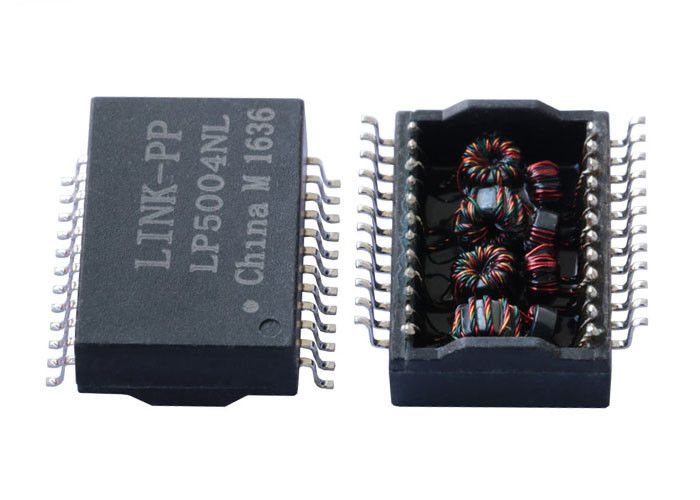

5. LINK-PP LP5004NL magnétique pour Gigabit Ethernet
| Port simple, 1000 modules de transformateur d'Ethernet de BASE-T, SMD, Rohs | |
| Numéro de la pièce de LINK-PP | LP5004NL |
| Numéro de la pièce de Bothhand | 24HSS1041-2HF |
| Vitesse | 1000BASE-T |
| Nombre de ports | SIMPLE |
| Application - LAN | ETHERNET (NON PoE) |
| Paquet | SMD |
| La température | 0 À 70 |
| AutomDX | OUI |
| Commentaire | MÊMES QUE LA VERSION DU NL |
| Configuration RX | T, C, S |
| Configuration TX | T, C, S |
| Construction | CADRE OUVERT |
| Noyaux par port | 8 |
| Taille de paquet (pouces) | 0,260 |
| Taille de paquet (millimètre) | 6,60 |
| Longueur de paquet (pouces) | 0,697 |
| Longueur de paquet (millimètre) | 17,70 |
| Largeur de paquet (pouces) | 0,65 |
| Largeur de paquet (millimètre) | 16,51 |
| Rapport RX de tours | 1CT : 1CT |
| Rapport TX de tours | 1CT : 1CT |
Caractéristiques électriques (25) :
1. Tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : 1500Vrms, 0.5mA, 1Sec
Côté de puce à la ligne côté
Applications
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC,
Commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
Avantage compétitif
personnel 1100,
essai de 100%
Délai de livraison flexible
LP5004ANLE
LP5004ANL
LP5004NL
LP5004NLE
LP5005ANL
LP5005NLE
LP5006ANL
LP5007ANL
