Modules SMT de transformateur du port BMS de HMU2103NL/HMU2103NLT 1

Chine Modules SMT de transformateur du port BMS de HMU2103NL/HMU2103NLT 1 fournisseur

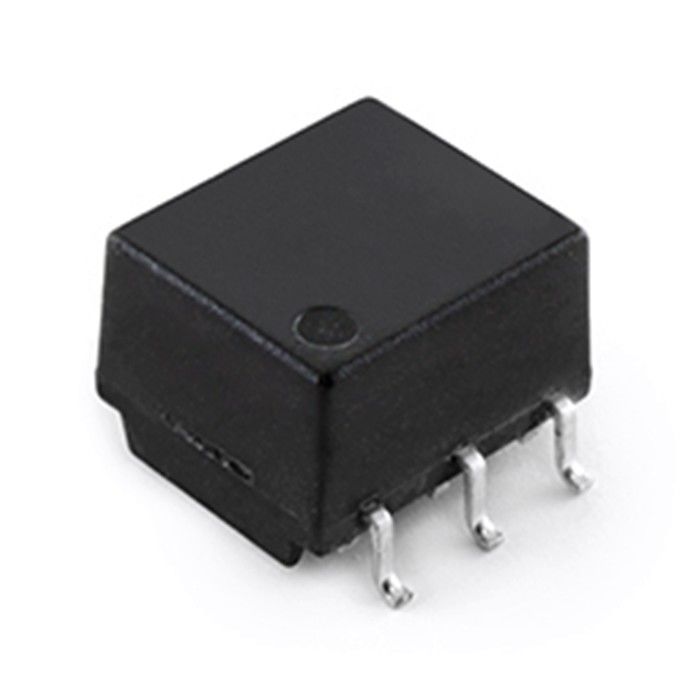

Image Grand :  Modules SMT de transformateur du port BMS de HMU2103NL/HMU2103NLT 1

Détails sur le produit:

Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: ISO,UL,Reach,SGS,RoHS
Numéro de modèle: HMU2103NL/HMU2103NLT

Conditions de paiement et expédition:

Quantité de commande min: 500pcs
Prix: Supportive
Détails d'emballage: Paquet de bobine
Délai de livraison: Actions ou 3 semaines
Conditions de paiement: T / T, Western Union
Capacité d'approvisionnement: 3000K/month
Contact Now
Description de produit détaillée
PN: HMU2103NL/HMU2103NLT Port: Single
poe: sans Montage: SMD
Disponibili d'Archivi: PDF/3D/ISG/Stp/Step/Datasheet Numéro de pièce: Transformateur/obstruction de BMS

Modules à double accès SMT de transformateur de HMU2102NL/HMU2102NLT BMS



Transformateur de BMS, 2-Ch, 1000 V, +125°C, AEC-Q200 conforme, SMT, Rohs
Numéro de la pièce d'impulsion HMU2102NL/HMU2102NLT
Statut de partie Actif
Qualitication Par AEC-Q200
Application-LAN Transformateur/obstruction de BMS
Construction Cadre ouvert
Tension d'isolement 4300 volts continu pendant 30 secondes
Nombre de canaux 2
Paquet SMT
Résistance d'isolation 400 Mégaohms de minimum
Tension locale 1000 volts continu pendant 15 années
Inductance 150µH minute, 370µH maximum
Rohs conforme YES-RoHS-6
Température de fonctionnement - 40℃ À +125℃
Température de stockage - 50℃ À +125℃
Taille de paquet (pouces) 0,192
Taille de paquet (millimètre) 4,88
Longueur de paquet (pouces) 0,583
Longueur de paquet (millimètre) 14,81
Largeur de paquet (pouces) 0,579
Largeur de paquet (millimètre) 14,7
Rapport de tours 1,00 + 2%
Polarité Par schéma



Modules de transformateur de LAN

Transformateurs de câble d'impulsion du besoin de LANs pour la transmission des impulsions rectangulaires. Comme les transformateurs conventionnels, les transformateurs d'impulsion se composent d'un noyau avec un enroulement primaire et secondaire. La séparation galvanique sert à protéger des IC sensibles et des dispositifs reliés au réseau contre la polarisation de C.C sur la ligne.

Puisqu'ils doivent transmettre les vagues d'impulsion qui contiennent beaucoup de différents composants de fréquence résultant de la transformée de Fourier, leurs noyaux doivent comporter de basses pertes et empêcher des déformations de forme d'onde d'impulsion à travers une grande plage de fréquence. Pour satisfaire ces exigences, LINK-PP s'est développé des transformateurs d'impulsion de LAN utilisant performant.

Afin de supprimer l'intrusion ou la sortie du bruit de commun-mode, des transformateurs d'impulsion de LAN sont normalement combinés avec des obstructions de commun-mode pour former un module de transformateur d'impulsion.

Ce module, consécutivement, est enfoncé dans le connecteur RJ-45 pour former un module de connecteur (le schéma 1). Ainsi, pour l'usage dans des connecteurs RJ-45 standard, les transformateurs d'impulsion de LAN doivent également être très compacts.
