Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: ARJM12A2-805-BA-EW2
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000/25K
Prix: $0.5-$3.5
Détails d'emballage: PLATEAU
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 180K/Month
Numéro de pièce: |
ARJM12A2-805-BA-EW2 |
production de masse: |
LPJxxxxxNL |
Type de connecteur: |
RJ45 |
Applications: |
base-T 2.5G |
Type de support: |
Par le trou |
Blindage: |
Protégé, doigt d'IEM |
Numéro de pièce: |
ARJM12A2-805-BA-EW2 |
production de masse: |
LPJxxxxxNL |
Type de connecteur: |
RJ45 |
Applications: |
base-T 2.5G |
Type de support: |
Par le trou |
Blindage: |
Protégé, doigt d'IEM |
Concevoir le modèle : RM5-1SSA9V1F
1 conçu pour l'application de network interface card.
2 a conçu pour répondre à l'exigence d'IEEE802.3u.
3 disponible dans tous les rapports de tour employés par LAN ICmanufactures.
Le composant 4 magnétique le plus simple pour placer l'androute sur la carte PCB.
5 Conserves réduisant au minimum l'espace de carte PCB.
6Magnetics Rj45
Magnetics intégré 7 par Rj45
8 LED facultatifs, IEM-doigt facultatif

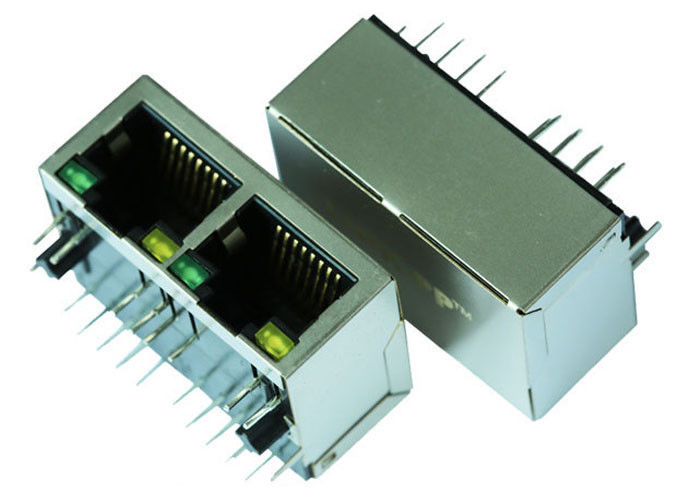

1x2 le connecteur du port 8P8C RJ45 Jack avec la base-T 2.5G a intégré le Magnetics, jaune/vert LED, étiquette vers le bas, RoHS | |
Numéro de la pièce de LINK-PP | LPJGxxxxNL |
Numéro de la pièce de LLC d'Abracon | ARJM12A2-805-BA-EW2 |
Application-LAN | ETHERNET (non PoE) |
AutomDX | OUI |
Circuit de déclaration provisoire | OUI |
Configuration RX | T, C |
Configuration TX | T, C |
Électrodéposition de accouplement de région de contact | » »/15u/30u » de l'OR 6u |
Noyaux par port | 8 |
Diodes | AUCUNE DIODES |
Option de LED | Jaune/vert LED |
Verrou | ÉTIQUETTE vers le bas |
Nombre de ports | 1X2 |
Carte PCB | FR4 |
Angle de bâti de carte PCB | ENTRÉE LATÉRALE |
Carte PCB maintenant le courrier | COURRIER DE T |
Taille de paquet (pouces) | 0,535 |
Taille de paquet (millimètre) | 13,60 |
Longueur de paquet (pouces) | 0,839 |
Longueur de paquet (millimètre) | 21,30 |
Largeur de paquet (pouces) | 1,230 |
Largeur de paquet (millimètre) | 31,24 |
Type de Pin | SOUDURE DE THT |
RoHS conforme | YES-RoHS-5 AVEC l'AVANCE DANS l'EXEMPTION de SOUDURE |
Recherche | OUI |
Étiquettes d'IEM de bouclier | Sans |
Vitesse | base-T 2.5G |
La température | -40°C | 85°C |
Rapport RX de tours | 1CT : 1CT |
Rapport TX de tours | 1CT : 1CT |
Description
1. Type de produit caractéristiques :
1) type = connecteur de produit
2) type de Jack = RJ45
3) profil = norme
4) orientation de support de carte PCB = entrée de côté (à angle droit)
2. Attachement mécanique :
1) configuration de Jack = 2 x 4
3. Caractéristiques électriques :
1) protégé = oui
4. Caractéristiques relatives d'arrêt :
1) doigt d'IEM - le fond = sans
2) méthode = soudure d'arrêt
5. Caractéristiques relatives de corps :
1) configuration de port = multi
2) doigts d'IEM au dessus et côtés = avec sans
3) orientation = norme de verrou - verrouillez vers le bas
4) longueur de queue de carte PCB
6. Caractéristiques relatives de contact :
1) préchargé = oui
2) type d'arrêt de contact = par le trou
7. Logement des caractéristiques relatives :
1) style = Jack de connecteur
8. Standards de l'industrie :
1) conformité de RoHS/ELV = RoHS conforme, ELV conforme
2) soudure sans plomb de processus = de vague de soudure capable à 240°C,
Soudure de vague capable à 260°C, soudure de vague capable à 265°C
Ré-écoulement-soudure facultative ;
3) l'histoire de conformité de RoHS/ELV = était toujours RoHS conforme
9. Inscription d'identification :
1) couleur gauche de LED (position #1) = vert/jaune - résistance de 250 ohms
2) bonne couleur de LED (position #2) = vert, jaune - résistance de 250 ohms
10. Conditions pour l'utilisation :
1) s'applique à = carte électronique
2) conditions environnementales = bureau/lieux
3) température de fonctionnement (°C) = 0 - 70
11.Hipot :
MINUTE 1500Vrms
