Nom du produit: |
Module magnétique Ethernet LP2019NL |
Norme d'Ethernet: |
IEEE 802.3 10/100BASE-TX |
Support Poe: |
Oui (jusqu'à 600 mA) |
Cas d'utilisation: |
Téléphones VoIP, téléphones IP, commutateurs Ethernet |
Ratio de virages: |
1CT:1CT (Émission/Réception) |
Tension d'isolement: |
1500 VRM |
Température de fonctionnement: |
0 °C au °C +70 |
Type de montage: |
Montage en surface |
Conformité: |
ROHS |
Fabricant: |
Fournisseur de transformateur LAN LINK-PP |
Nom du produit: |
Module magnétique Ethernet LP2019NL |
Norme d'Ethernet: |
IEEE 802.3 10/100BASE-TX |
Support Poe: |
Oui (jusqu'à 600 mA) |
Cas d'utilisation: |
Téléphones VoIP, téléphones IP, commutateurs Ethernet |
Ratio de virages: |
1CT:1CT (Émission/Réception) |
Tension d'isolement: |
1500 VRM |
Température de fonctionnement: |
0 °C au °C +70 |
Type de montage: |
Montage en surface |
Conformité: |
ROHS |
Fabricant: |
Fournisseur de transformateur LAN LINK-PP |

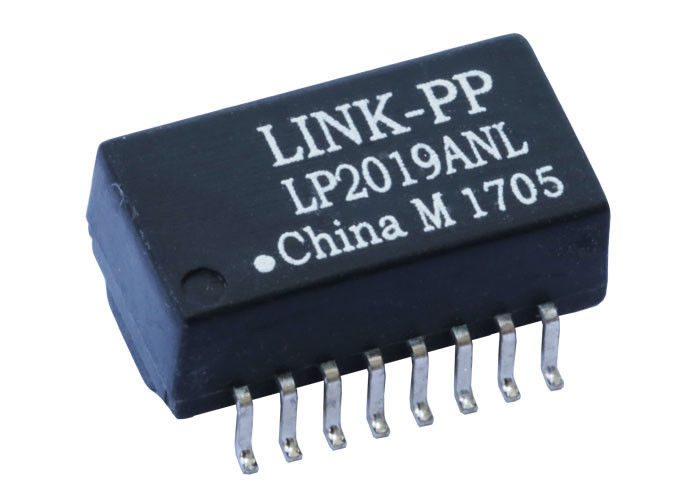

module magnétique VoIP LP2019NL 10/100BASE-TXLP2019NL est un module magnétique Ethernet 10/100BASE-TX compact, conçu pour les applications VoIP, LAN et Power over Ethernet (PoE). Il intègre des transformateurs d'isolation haute performance optimisés pour l'intégrité du signal Fast Ethernet tout en prenant en charge la fourniture d'alimentation PoE jusqu'à , ce qui le rend adapté aux téléphones IP et autres appareils alimentés par PoE.Résumé
Le LP2019NL est largement utilisé dans les équipements réseau SOHO, les conceptions LAN-on-Motherboard (LOM), les hubs Ethernet, les commutateurs, les téléphones IP et les modems ADSL, où une transmission de données stable et une isolation fiable sont essentielles.
Fabriqué pour être conforme à la norme complète et une température de soudure par refusion de pointe de et évalué pour une température de soudure de pointe de 250 °C, le LP2019NL offre une excellente fabricabilité et une fiabilité à long terme.
| Valeur / Condition | Température de fonctionnement |
|---|---|
| TX : 1CT :1CT RX : 1CT :1CT | Perte d'insertion |
| 0,1 – 100 MHz : -1,0 dB Max | Perte de retour |
| 0,1 – 30 MHz : -18 dB Min |
30 – 60 MHz : -13 dB Min 60 – 80 MHz : -12 dB Min Diaphonie |
| 0,1 – 100 MHz : -35 dB Min | Rejet en mode différentiel-mode commun (DCMR) |
| 30 MHz : -42 dB Min |
60 MHz : -36 dB Min 100 MHz : -33 dB Min Taux de réjection en mode commun (CMRR) |
| 1 – 100 MHz : -40 dB Typ | Inductance (OCL) |
| Broches 1 – 3, 6 – 8 : 350 µH Min à 100 kHz, 0,1 V, polarisation CC de 8 mA | Résistance CC (DCR) |
| Broches 1 – 3, 6 – 8 : 0,9 Ω Max | Inductance de fuite (LK) |
| 1 – 3 (Liaison : 16+14) : 0,5 µH Max à 100 kHz, 0,1 V |
6 – 8 (Liaison : 11+9) : 0,5 µH Max à 100 kHz, 0,1 V Capacitance inter-enroulements (Cw/w) |
| (1 – 3), (16 – 14) : 28 pF Max à 100 kHz, 0,1 V |
(6 – 8), (11 – 9) : 28 pF Max à 100 kHz, 0,1 V Tension d'isolement |
| 1500 Vrms | Spécifications environnementales et mécaniques |
| Valeur / Condition | Température de fonctionnement |
|---|---|
| 0 °C à +70 °C | Conformité RoHS |
| Oui (suffixe NL) | Type de boîtier |
| Montage en surface | Dimensions du corps |
| Longueur : 12,70 mm Largeur : 8,89 mm (typ.) Hauteur : 7,15 mm max | Configuration des broches et description du circuit du LP2019NL |
Côté TX :
Applications typiques du module magnétique PoE
interfaces Ethernet 10/100BASE-TX pour assurer l'isolation du signal, l'adaptation d'impédance et la suppression du bruit. Il est couramment déployé dans les téléphones VoIP, les téléphones IP, les commutateurs Ethernet et les équipements réseau SOHO.Résumé
applications Ethernet compatibles PoE et prend en charge un courant continu allant jusqu'à 600 mA, ce qui le rend adapté aux téléphones IP et autres appareils alimentés par PoE.Q3 : Le LP2019NL est-il compatible avec les normes IEEE 802.3 ?
exigences électriques et d'isolation IEEE 802.3 10/100BASE-TX et convient aux conceptions PHY Fast Ethernet.Q4 : Quel est le rapport de transformation du LP2019NL ?
rapport de transformation de 1CT:1CT sur les canaux d'émission (TX) et de réception (RX), assurant la symétrie du signal et la compatibilité PHY.Q5 : Quelle tension d'isolement le LP2019NL fournit-il ?
1500 Vrms, répondant aux exigences standard de sécurité et d'isolation Ethernet.Q6 : Le LP2019NL convient-il aux conceptions VoIP et de téléphones IP ?
applications VoIP et de téléphones IP, offrant une faible perte d'insertion, une forte réjection du bruit en mode commun et une gestion fiable de l'alimentation PoE.Q7 : Le LP2019NL est-il conforme à la directive RoHS ?
suffixe NL indique une conformité RoHS complète et une température de soudure par refusion de pointe de 250 °C.Résumé
module magnétique VoIP LP2019NL 10/100BASE-TX est une solution de transformateur Ethernet compacte et prête pour PoE, conçue pour les applications Fast Ethernet. Avec une tension d'isolement élevée, d'excellentes performances EMI et la conformité aux normes IEEE 802.3, le LP2019NL est un choix fiable pour les téléphones VoIP, les téléphones IP et les équipements réseau Ethernet.
