10/100 transformateur de POE de la croix 749013010 des modules LP2019ANL de Magnetics de Voip de base-T

10/100 Base-T Voip Magnetics Modules LP2019ANL Cross 749013010 POE Transformer
10/100 Base-T Voip Magnetics Modules LP2019ANL Cross 749013010 POE Transformer 10/100 Base-T Voip Magnetics Modules LP2019ANL Cross 749013010 POE Transformer

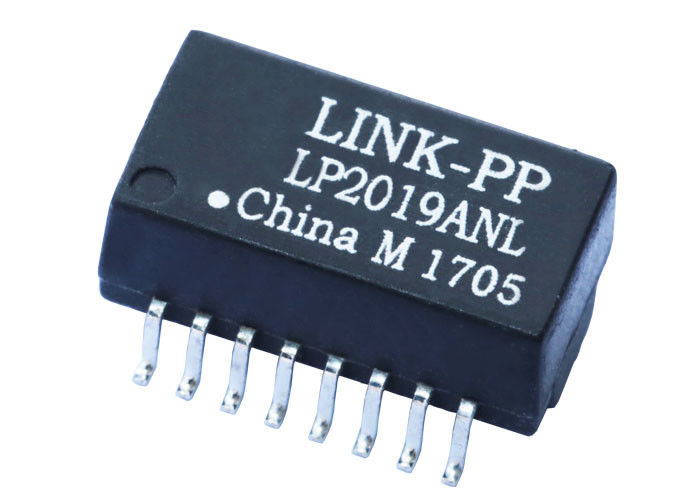

Image Grand :  10/100 transformateur de POE de la croix 749013010 des modules LP2019ANL de Magnetics de Voip de base-T

Détails sur le produit:

Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: ISO,UL,SGS,Reach,RoHS
Numéro de modèle: 749013010

Conditions de paiement et expédition:

Quantité de commande min: 500/1000
Prix: Supportive
Détails d'emballage: Paquet de bobine
Délai de livraison: Actions ou 3 semaines
Conditions de paiement: TTT, Paypal, union occidentale
Capacité d'approvisionnement: 3800000PCS/Month
Description de produit détaillée
Spécifications: 749013010 Numéro de la pièce: LP2019ANL
Interface: puissance 10/100Mbps Famille: Transformateur de télécom
Goupilles: 16pins Échantillons: Disponible libre
Archivi Disponibili: PDF/3D/ISG/Stp/Step/Datasheet
Surligner:

power over ethernet transformer

,

poe magnetics

Modules de Magnetics de Voip de base-T du transformateur 10/100 de POE de la croix 749013010 de LP2019ANL
  • Modules de 10/100 de base-T Magnetics de Voip
  • Représentation conforme d'IEEE802.3af/ANSI X3.263
  • capacité du courant 350mA
  • Conçu pour l'application de téléphone ou de commutateur d'IP
  • Approprié à l'application automatique de MDIX
  • module simple de transformateur de port de l'Ethernet 10/100Base-T
  • LP2019ANL.pdf
  • Croix 749013010
CROIX 749013010 DE LINK-PP LP2019ANL 100%
Numéro de la pièce de LINK-PP LP2019ANL
Numéro de la pièce d'impulsion 749013010
Vitesse 10/100BASE-T
Nombre de ports SIMPLE
Application - LAN ETHERNET (PoE)
Paquet SMD
La température -40℃ À +85℃
AutomDX OUI
Commentaire MÊMES QUE LA VERSION DU NL
Configuration RX T, C, S
Configuration TX T, C, S
Construction CADRE OUVERT
Noyaux par port 4
Taille de paquet (pouces) 0,244
Taille de paquet (millimètre) 6,20
Longueur de paquet (pouces) 0,50
Longueur de paquet (millimètre) 12,70
Largeur de paquet (pouces) 0,402
Largeur de paquet (millimètre) 10,20
Rapport RX de tours 1CT : 1CT
Rapport TX de tours 1CT : 1CT

Spécifications électriques @25℃
rapport 1.Turns :
TX=1CT : 1CT RX=1CT : 1CT
perte 2.Insertion :
0.1-100MHz : - 1.0dB MAX
perte 3.Return :
0.1-30MHz : - MINUTE 18dB
30-60MHz : MINUTE de -13dB
60-80MHz : - MINUTE 12dB
4.Crosstalk :
0.1-100MHz : - MINUTE 35dB
5.DCMR :
30MHz : - MINUTE 42dB
60MHz : - MINUTE 36dB
100MHz : - MINUTE 33dB
6.CMRR :
1-100MHz : TYPE de -40dB
7.L : 1-3,6-8 :
350uH MINUTE 100KHz 0.1V 8mADC
8.DCR : 1-3,6-8 : 0,9 OHMS MAX
9.LK :
1-3 (lien : 16+14) : 0.5uH MAX 100KHz 0.1V
6-8 (lien : 11+9) : 0.5uH MAX 100KHz 0.1V
10.Cw/w :
(1-3), (16-14) : 28pF MAX 100KHz 0.1V
(6-8), (11-9) : 28pF MAX 100KHz 0.1V
tension 11.Isolation : 1500Vrms
la température 12.Operating : -40℃~+85℃.



NOTES :
1.Designed à l'application de soutien, telle que SOHO (ADSL
modems), LAN-sur-carte mère (LOM), hub et commutateurs.
2.Power au-dessus de Magnetics de l'Ethernet (PoE)
capacité actuelle des applications 3.PoE : 350mA.
divers rapports des tours 4.With.
soudure de crête de 5.RoHS « NL » évaluant 255± 5℃.
10/100 transformateur de POE de la croix 749013010 des modules LP2019ANL de Magnetics de Voip de base-T 0

Modules de Magnetics de Voip de base-T du transformateur 10/100 de POE de la croix 749013010 de LP2019ANL
