Maison > produits > Transformateur LAN POE > Transformateurs de retour rapide de puissance élevée de POE51Q-33ED

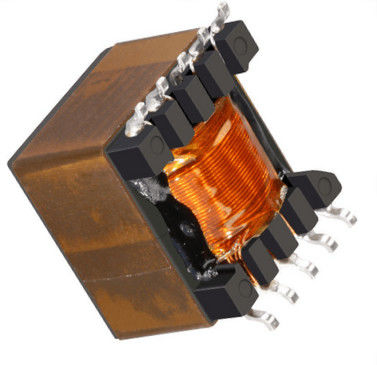

Transformateurs de retour rapide de puissance élevée de POE51Q-33ED

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: LINK-PP

Certification: UL,RoHS,Reach,ISO

Numéro de modèle: POE51Q-33ED

Conditions de paiement et d'expédition

Quantité de commande min: 400/2000/10K/25K

Prix: $0.06-$3.2

Détails d'emballage: T&R

Délai de livraison: Courant

Conditions de paiement: TTT, jours NET30/60/90

Capacité d'approvisionnement: 3KK/Month

Obtenez le meilleur prix
Point culminant:

RoHS Standard Flyback Transformers

,

UL High Power Flyback Transformers

,

LINK-PP Flyback Transformers

caractéristiques:
POE51Q-33ED
Puissance:
51W
Inductance à 0A:
26.7@±10%
Tolérance:
10%
Isat:
4.5A
Inductance de fuite maximum:
0.32µH
Tension d'isolement:
3,3 V, A 14,1
Sortie secondaire:
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters
Cycle de vie:
Plus que 20Years
caractéristiques:
POE51Q-33ED
Puissance:
51W
Inductance à 0A:
26.7@±10%
Tolérance:
10%
Isat:
4.5A
Inductance de fuite maximum:
0.32µH
Tension d'isolement:
3,3 V, A 14,1
Sortie secondaire:
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters
Cycle de vie:
Plus que 20Years
Transformateurs de retour rapide de puissance élevée de POE51Q-33ED
Transformateurs de retour rapide de POE40Q-48ED pour le PoE

Caractéristiques Puissance (w) Inductance à 0A (µH) Tolérance (%) Isat (A) DCR maximum (mΩ)
PRI Sec Aux.
POE51Q-33ED 51 26.7@±10% 10 4,5 64 2 104



Fuite
Inductance
maximum (µH)
Rapport de tours Isolement
Tension (Vrms)
Secondaire
Sortie (V, A)
PRI : Sec : Aux.
0,32 1 : 0,143 : 0,5 1500 3,3 V, A 14,1



• Développé pour les convertisseurs de puissance de palladium du retour rapide DC/DC PoE jusqu'à 51 W

• A conçu pour répondre aux normes prochaines d'IEEE802.3bt et fonctionne avec l'entrée de 36 – 57 V

• 1500 Vrms, un isolement minute (hipot) entre primaire et auxiliaire à secondaire.

• Solution parfaite pour des applications de PoE de puissance élevée comprenant le bâtiment futé et l'IoT

• AEC-Q200 catégorie 1 (– 40°C à +125°C)



Ferrite matériel de noyau

Environnement   RoHS conforme, halogène libre

Arrêts   Étain-argent-cuivre au-dessus d'étain au-dessus de nickel au-dessus de bronze de phos

Poids 6,5 – 8 g

Température ambiante – 40°C à +125°C

La température maximum +165°C de partie (ambiante + hausse de temp)

Composant de température de stockage : – 40°C à +165°C

Emballage de bande et de bobine : – 40°C à +80°C

Résistance ré-écoulements maximum de soudure de la chaleur aux trois 40 seconde à +260°C, pièces refroidies à la température ambiante entre les cycles

Niveau de sensibilité d'humidité (MSL) 1 (la vie illimitée de plancher à <30>

Échecs à temps (AJUSTEMENT)/temps moyen entre les pannes (moyennes des temps de bon fonctionnement)

38 par milliard d'heures/26 315 789 heures, calculées par Telcordia SR-332

1. Emballage : D de = bobine machine-prête 13 ″. EIA-481 a gravé la bande en refief en plastique (150 parts par pleine bobine).

                               Bobine de quantités moins que complètement disponible : dans la bande (pas machine prête) ou avec le chef et la remorque (charge $25).

2. L'inductance est pour le primaire, mesuré à 250 kilohertz, 0,5 Vrms, 0 CDA.

3. l'inductance de fuite est pour le primaire avec le secondaire et les enroulements aux. ont court-circuité.

4. courant de C.C à 25°C cause une baisse d'inductance dont <15>

5. la sortie est pour le secondaire. La sortie de l'enroulement aux. est 12 V, 30 mA.

6. les caractéristiques électriques à 25°C. se rapportent au Doc. 362" les composants extérieurs de soudure de bâti » soudant avant.



Transformateurs de retour rapide de puissance élevée de POE51Q-33ED 0

Transformateurs de retour rapide de puissance élevée de POE51Q-33ED 1Transformateurs de retour rapide de puissance élevée de POE51Q-33ED 2Transformateurs de retour rapide de puissance élevée de POE51Q-33ED 3
