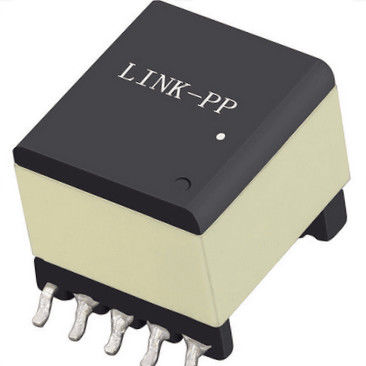

Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: POE23PR-33ED
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
caractéristiques: |
POE23PR-33ED |
Puissance: |
23W |
Inductance à 0A: |
54 |
Tolérance: |
10% |
Isat: |
3.2A |
Inductance de fuite maximum: |
0.67µH |
Tension d'isolement: |
3,3 V, 3,5 A |
Sortie secondaire: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Cycle de vie: |
Plus que 20Years |
caractéristiques: |
POE23PR-33ED |
Puissance: |
23W |
Inductance à 0A: |
54 |
Tolérance: |
10% |
Isat: |
3.2A |
Inductance de fuite maximum: |
0.67µH |
Tension d'isolement: |
3,3 V, 3,5 A |
Sortie secondaire: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Cycle de vie: |
Plus que 20Years |
Caractéristiques | Puissance (w) | Inductance à 0A (µH) | Tolérance (%) | Isat (A) | DCR maximum (mΩ) | |||
PRI | Sec1 | Sec2 | Aux. | |||||
POE23PR-33ED | 23 | 54 | 10 | 3,2 | 62 | 6,5 | 6,5 | 58 |
Fuite Inductance maximum (µH) |
Rapport de tours | Isolement Tension (Vrms) |
Secondaire Sortie (V, A) |
PRI : Sec1 : Sec2 : Aux. | |||
0,67 | 1 : 0,125 : 0,125 : 0,375 | 1500 | 3,3 V, 3,5 A |
• Retour rapide et transformateurs en avant pour le PoE jusqu'à 72 watts
• Fonctionne avec l'entrée de 9 – 57 V (POE21, 22, 24, 33, 35 et 38)
• Fonctionne avec l'entrée de 33 – 57 V (POE23, 30, 36, 53, 70, et 72)
• Un isolement minute (hipot) : 1500Vrms, de PRI et aux. à chacun
sec ; 500Vrms de PRI à aux. ; 500Vrms entre deux secondaires
• De doubles sorties peuvent être configurées en tant qu'une puissance de sortie plus élevée simple
• AEC-Q200 catégorie 1 (– 40°C à +125°C)
Ferrite matériel de noyau
Environnement RoHS conforme, halogène libre
Arrêts Étain-argent-cuivre au-dessus d'étain au-dessus de nickel au-dessus de bronze de phos
Poids 7,1 – 7,9 g
Température ambiante – 40°C à +125°C
La température maximum +165°C de partie (ambiante + hausse de temp)
Composant de température de stockage : – 40°C à +165°C
Emballage de bande et de bobine : – 40°C à +80°C
Résistance ré-écoulements maximum de soudure de la chaleur aux trois 40 seconde à +260°C, pièces refroidies à la température ambiante entre les cycles
Niveau de sensibilité d'humidité (MSL) 1 (la vie illimitée de plancher à <30>
Échecs à temps (AJUSTEMENT)/temps moyen entre les pannes (moyennes des temps de bon fonctionnement)
38 par milliard d'heures/26 315 789 heures, calculées par Telcordia SR-332
1. emballage : D de = bobine machine-prête 13 ″. EIA-481 a gravé en plastique en refief
bande (150 parts par pleine bobine). Quantités moins que
pleine bobine disponible : dans la bande (pas machine prête) ou
avec le chef et la remorque (charge $25).
2. l'inductance est pour le primaire, mesuré à 200 kilohertz, 0,1 Vrms, 0 CDA.
3. inductance de fuite mesurée entre les bornes 1 et 3 avec tout l'autre
goupilles court-circuitées.
4. la sortie est pour chacun secondaire. La sortie de l'enroulement aux. est 10 V, 50 mA.
5. basé sur 280 mT à 25°C et à nombre de tourne sur des bornes 1-3.
6. caractéristiques électriques à 25°C.
Référez-vous au Doc. 362" les composants extérieurs de soudure de bâti » soudant avant.
Q1 : Est-vous un fabricant ou la société commerciale ?
: nous sommes un fabricant qui s'est spécialisé dans les connecteurs RJ45 et le LAN Transformer pendant plus de 23 années.
Q2 : Est-ce que je peux obtenir quelques échantillons ?
: Oui, 3-5 aperçus gratuits de PCs sont disponibles pour votre essai. Les petits groupes sont également acceptables.
Q3 : Est-ce OEM disponible ?
: Oui. Nous avons une expérience riche et bonne capacité de mettre votre conception et idée dans le produit réel, nous pouvons laser imprimer votre marque sur les produits.
Q4 : Que diriez-vous de du délai d'exécution ?
: Nous avons une équipe très professionnelle avec de haute qualité, habituellement nous pouvons se transporter d'ici 30 jours. Mais pour des détails, contactez svp notre vendeur, merci.
