Maison > produits > Transformateur LAN POE > Halogène à haute fréquence de transformateurs de puissance de POE24PR-12ED libre

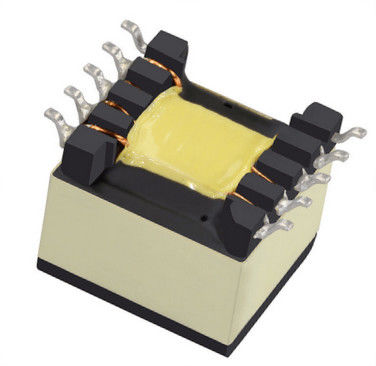

Halogène à haute fréquence de transformateurs de puissance de POE24PR-12ED libre

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: LINK-PP

Certification: UL,RoHS,Reach,ISO

Numéro de modèle: POE24PR-12ED

Conditions de paiement et d'expédition

Quantité de commande min: 400/2000/10K/25K

Prix: $0.06-$3.2

Détails d'emballage: T&R

Délai de livraison: Courant

Conditions de paiement: TTT, jours NET30/60/90

Capacité d'approvisionnement: 3KK/Month

Obtenez le meilleur prix
Point culminant:

Transformateurs de puissance à haute fréquence libres d'halogène

,

Transformateur à haute fréquence d'isolement de noyau de ferrite

,

Transformateurs de puissance de POE24PR-12ED

caractéristiques:
POE24PR-12ED
Puissance:
24w
Inductance à 0A:
21
Tolérance:
10%
Isat:
6.3A
Inductance de fuite maximum:
0.15µH
Tension d'isolement:
12 V, 1,0 A
Sortie secondaire:
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters
Cycle de vie:
Plus que 20Years
caractéristiques:
POE24PR-12ED
Puissance:
24w
Inductance à 0A:
21
Tolérance:
10%
Isat:
6.3A
Inductance de fuite maximum:
0.15µH
Tension d'isolement:
12 V, 1,0 A
Sortie secondaire:
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters
Cycle de vie:
Plus que 20Years
Halogène à haute fréquence de transformateurs de puissance de POE24PR-12ED libre
Transformateurs à haute fréquence de POE30PR-50ED

Caractéristiques Puissance (w) Inductance à 0A (µH) Tolérance (%) Isat (A) DCR maximum (mΩ)
PRI Sec1 Sec2 Aux.
POE30PR-50ED 24 21 10 6,3 31 52 52 72



Fuite
Inductance
maximum (µH)
Rapport de tours Isolement
Tension (Vrms)
Secondaire
Sortie (V, A)
PRI : Sec1 : Sec2 : Aux.
0,15 1 : 0,750 : 0,750 : 0,667 1500 12 V, 1,0 A



• Retour rapide et transformateurs en avant pour le PoE jusqu'à 72 watts
• Fonctionne avec l'entrée de 9 – 57 V (POE21, 22, 24, 33, 35 et 38)
• Fonctionne avec l'entrée de 33 – 57 V (POE23, 30, 36, 53, 70, et 72)
• Un isolement minute (hipot) : 1500Vrms, de PRI et aux. à chacun
sec ; 500Vrms de PRI à aux. ; 500Vrms entre deux secondaires
• De doubles sorties peuvent être configurées en tant qu'une puissance de sortie plus élevée simple
• AEC-Q200 catégorie 1 (– 40°C à +125°C)



Ferrite matériel de noyau

Environnement   RoHS conforme, halogène libre

Arrêts   Étain-argent-cuivre au-dessus d'étain au-dessus de nickel au-dessus de bronze de phos

Poids 7,1 – 7,9 g

Température ambiante – 40°C à +125°C

La température maximum +165°C de partie (ambiante + hausse de temp)

Composant de température de stockage : – 40°C à +165°C

Emballage de bande et de bobine : – 40°C à +80°C

Résistance ré-écoulements maximum de soudure de la chaleur aux trois 40 seconde à +260°C, pièces refroidies à la température ambiante entre les cycles

Niveau de sensibilité d'humidité (MSL) 1 (la vie illimitée de plancher à <30>

Échecs à temps (AJUSTEMENT)/temps moyen entre les pannes (moyennes des temps de bon fonctionnement)

38 par milliard d'heures/26 315 789 heures, calculées par Telcordia SR-332



1. emballage : D de = bobine machine-prête 13 ″. EIA-481 a gravé en plastique en refief
bande (150 parts par pleine bobine). Quantités moins que
pleine bobine disponible : dans la bande (pas machine prête) ou
avec le chef et la remorque (charge $25).
2. l'inductance est pour le primaire, mesuré à 200 kilohertz, 0,1 Vrms, 0 CDA.
3. inductance de fuite mesurée entre les bornes 1 et 3 avec tout l'autre
goupilles court-circuitées.
4. la sortie est pour chacun secondaire. La sortie de l'enroulement aux. est 10 V, 50 mA.
5. basé sur 280 mT à 25°C et à nombre de tourne sur des bornes 1-3.
6. caractéristiques électriques à 25°C.
Référez-vous au Doc. 362" les composants extérieurs de soudure de bâti » soudant avant.

Halogène à haute fréquence de transformateurs de puissance de POE24PR-12ED libre 0

Halogène à haute fréquence de transformateurs de puissance de POE24PR-12ED libre 1
Les transformateurs de retour rapide sont-ils dangereux ?


En raison (de la basse) fréquence et de la disponibilité actuelle (élevée), MOTs sont, dans tous les cas, extrêmement dangereux… Cela dit, le choc potentiel, même l'électrocution, risques des circuits du retour rapide (exemple LOPT) ne devrait pas être écarté - spécialement où des conducteurs résonnants et/ou d'actuel-mode sont utilisés !

Halogène à haute fréquence de transformateurs de puissance de POE24PR-12ED libre 2Halogène à haute fréquence de transformateurs de puissance de POE24PR-12ED libre 3 Halogène à haute fréquence de transformateurs de puissance de POE24PR-12ED libre 4

LA TECHNOLOGIE INTERNATIONALE CIE. DE LINK-PP, A LIMITÉ
est un fabricant spécialisé des composants magnétiques de télécom et de mise en réseau, diplômée
par ISO9001 : 2000, ROSH, la PORTÉE, UL de CEand, possède les installations industrielles et l'essai avancés
les équipements ont importé de l'étranger. Établis en 1997, nous avons vers 2000 le personnel actuellement.
Avec la capacité productive abondante de 3000K par mois, nous pouvons à la livraison les marchandises
dans la courte durée. D'ailleurs, nous pouvons fournir la solution complète professionnelle pour magnétique
composants et support technique fort aussi bien. Nos produits sont très utilisés dans la mise en réseau
et les matériels de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, IP
Téléphone, modem de xDSL.


Produits principaux
Transformateur et filtre d'impulsion de LAN 10/100/1000M/2.5G/5G/10G
Connecteur RJ45 avec 10/100/1000M/2.5G/5G/10G magnétique
T1/E1, ligne transformateur de l'interface T3/DS3/E3/STS-1
Ligne transformateur et diviseur d'interface du RNIS, de HDSL, d'ADSL et de VDSL



Retour rapide de POE21PR-33ED et transformateurs en avant
