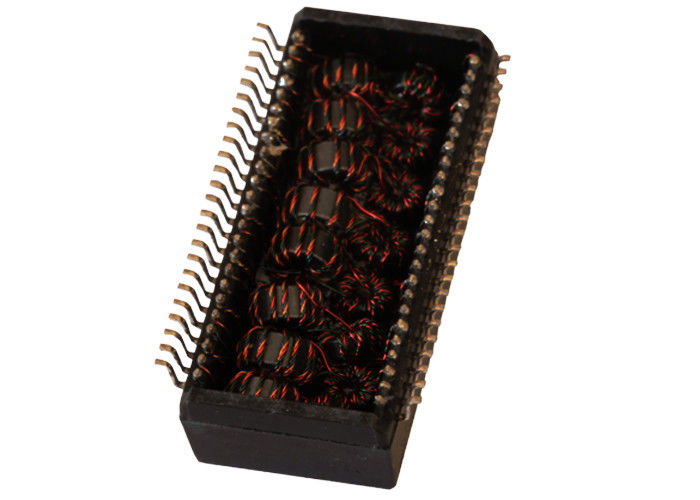

Module magnétique de transformateur de LAN de gigabit, Pin multi pour PHY 15T-4001HANL

Gigabit LAN magnetic Transformer Module , Multi Pin For PHY 15T-4001HANL
Gigabit LAN magnetic Transformer Module , Multi Pin For PHY 15T-4001HANL

Image Grand :  Module magnétique de transformateur de LAN de gigabit, Pin multi pour PHY 15T-4001HANL

Détails sur le produit:

Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: ISO,UL,Reach,SGS,RoHS
Numéro de modèle: 15T-4001HANL

Conditions de paiement et expédition:

Quantité de commande min: 500pcs
Prix: Supportive
Détails d'emballage: Paquet de bobine
Délai de livraison: Actions ou 3 semaines
Conditions de paiement: TT, paypal, union de l'ouest
Capacité d'approvisionnement: 3000K/month
Description de produit détaillée
Spécifications: 15T-4001HANL Vitesse: 1000 BASE-T
Nombre de ports: Single Application: Ethernet (NON PoE)
Paquet: SMD température: 0℃ à +70℃
Disponibili d'Archivi: PDF/3D/ISG/Stp/Step/Datasheet
Surligner:

100/1000base-t filter

,

100base-t transformer

Module magnétique de transformateur de LAN de gigabit, Pin multi pour PHY 15T-4001HANL

Détails rapides

transformateur de LAN du port 1.Single

2.ColiStructure : Toroïdal

transformateur 3.1000base-t

4.SMD, 24 bornes


10 / 100/1000BASE-TX choisissent le transformateur de LAN de port avec 24 bornes


Description :

TRANSFORMATEURS MAGNÉTIQUES de Gigabit Ethernet de port simple

Application ETHERNET de LAN (PoE&NON PoE)
AutomDX OUI
Commentaire RoHS conforme
Configuration RX T, C
Configuration TX T, C
Construction MOULAGE PAR TRANSFER
Noyaux par port 4
Nombre de ports QUADRUPLE
Carte PCB AUCUNE CARTE PCB
Paquet SMT
Taille de paquet (pouces) 0,225 ou autre
Taille de paquet (millimètre) 5,715 ou autre
Longueur de paquet (pouces) 1,12 ou autre
Longueur de paquet (millimètre) 28,448 ou autre
Largeur de paquet (pouces) 0,63 ou autre
Largeur de paquet (millimètre) 16,002 ou autre
RoHS conforme YES-RoHS-6
Vitesse 10/100/1000BASE-TX
La température 0 À 70/-40 à +85
Rapport RX de tours 1CT : 1CT
Rapport TX de tours 1CT : 1CT
P/N principal LP1102NL, etc.


Caractéristiques électriques (25) :

1. Tours Ratio50KHz, 0.5V

      Côté de puce : Ligne side=1CT : 1CT+_2%

2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :

Côté de puce : minute 350uH

3. Insertion Loss1-100MHz : -1.4dB maximum

4. Loss1-30MHz de retour : Minute de -16dB

            40MHz : Minute de -14.4dB

            50MHz : Minute de -13.1dB

            60-80MHz : Minute de -12dB

            100MHz : Minute de -10dB

5. Différentiel au rejet de mode commun :

            30MHz : Minute de -45dB

            60MHz : Minute de -40dB

            100MHz : Minute de -35dB

6. Crosstalk30MHz : Minute de -40dB

            60MHz : Minute de -35dB

            100MHz : Minute de -30dB

7. Salut-pot : minute 1500Vrms



Applications :



Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL



Avantage compétitif :



16 ans d'expérience de production,

personnel 2600,

essai de 100%

Délai de livraison flexible
