Maison > produits > Transformateurs magnétiques discrets > H1060NL, module du transformateur SMD de Magnetics de LP1060NL 4x10/100Base-T

H1060NL, module du transformateur SMD de Magnetics de LP1060NL 4x10/100Base-T

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: LINK-PP

Certification: UL,RoHS,Reach,ISO

Numéro de modèle: H1060NL

Conditions de paiement et d'expédition

Quantité de commande min: 400/2000/10K/25K

Prix: $0.06-$3.2

Détails d'emballage: T&R

Délai de livraison: Courant

Conditions de paiement: TTT, jours NET30/60/90

Capacité d'approvisionnement: 3KK/Month

Obtenez le meilleur prix
Point culminant:

Transformateur de SMD

,

Transformateur de support extérieur

Spécifications:
H1060NL
Compatible:
LP1060NL
Ethernet:
4x10/100Base-T
échantillons:
libre
Application:
Ethernet (NON PoE)
Rapport RX de tours:
1CT : 1CT
Rapport TX de tours:
1CT : 1CT
Noyaux par port:
16
Disponibili d'Archivi:
PDF/3D/ISG/Stp/Step/Datasheet
Spécifications:
H1060NL
Compatible:
LP1060NL
Ethernet:
4x10/100Base-T
échantillons:
libre
Application:
Ethernet (NON PoE)
Rapport RX de tours:
1CT : 1CT
Rapport TX de tours:
1CT : 1CT
Noyaux par port:
16
Disponibili d'Archivi:
PDF/3D/ISG/Stp/Step/Datasheet

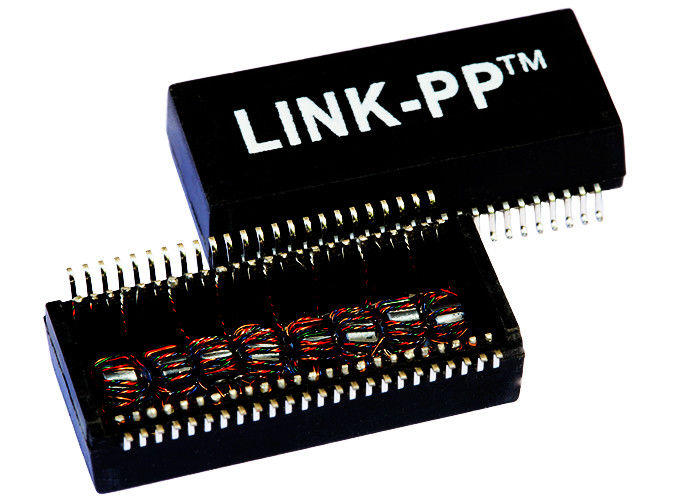

H1060NL, module du transformateur SMD de Magnetics de LP1060NL 4x10/100Base-T
H1060NL, module du transformateur SMD de Magnetics de LP1060NL 4x10/100Base-T

  1. le transformateur de LAN du port 1x4 répond à des spécifications d'IEEE 802,3
  2. Estimation de la température de ré-écoulement de crête de RoHS : 245°C
  3. Les modèles ont conçu pour soutenir quatre simples ou connecteurs RJ-45 double-empilés
  4. 100base-t le transformateur Tranceivers exigeant le 1:1 transmettent et reçoivent le rapport de tours
  5. modules de transformateur de port du quadruple 10/100Base-TX
  6. Modèle industriel de LP1062ANLE

Caractéristiques électriques (25) :
1. Tours Ratio50KHz, 0.5V
      Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
            40MHz : Minute de -14.4dB
            50MHz : Minute de -13.1dB
            60-80MHz : Minute de -12dB
            100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
            30MHz : Minute de -45dB
            60MHz : Minute de -40dB
            100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
            60MHz : Minute de -35dB
            100MHz : Minute de -30dB
7. Salut-pot : minute 1500Vrms

Applications :

Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL

Avantage compétitif :

personnel 2600,
essai de 100%
Délai de livraison flexible
