Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO

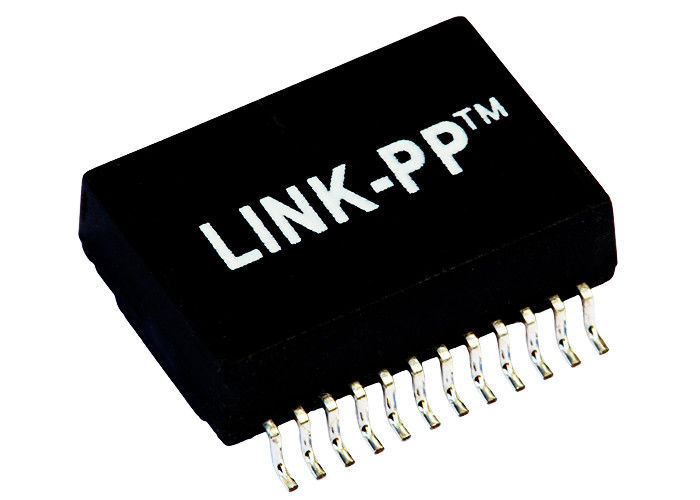

Numéro de modèle: TX1267NL
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Numéro de pièce: |
TX1267NL |
Vitesse: |
10/100 Base-T |
Nombre de ports: |
Port unique |
Application: |
Ethernet de LAN |
Paquet: |
SMD |
Numéro de borne: |
24 |
température: |
0℃ à + 70℃ |
Construction: |
Cadre ouvert |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Numéro de pièce: |
TX1267NL |
Vitesse: |
10/100 Base-T |
Nombre de ports: |
Port unique |
Application: |
Ethernet de LAN |
Paquet: |
SMD |
Numéro de borne: |
24 |
température: |
0℃ à + 70℃ |
Construction: |
Cadre ouvert |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
transformateur de LAN du port 1.Single
2.ColiStructure : Toroïdal
transformateur 3.100Base-t
4.SMD, 16 bornes
10 / 100/1000BASE-TX choisissent le transformateur de LAN de port avec 24 bornes
Description :
Transformateurs simples de Magnetics de Gigabit Ethernet de port
| Application | ETHERNET de LAN (PoE&NON PoE) |
| AutomDX | OUI |
| Commentaire | RoHS conforme |
| Configuration RX | T, C |
| Configuration TX | T, C |
| Construction | MOULAGE PAR TRANSFER |
| Noyaux par port | 4 |
| Nombre de ports | Simple |
| Carte PCB | AUCUNE CARTE PCB |
| Paquet | SMT |
| Taille de paquet (pouces) | 0,225 ou autre |
| Taille de paquet (millimètre) | 5,715 ou autre |
| Longueur de paquet (pouces) | 1,12 ou autre |
| Longueur de paquet (millimètre) | 28,448 ou autre |
| Largeur de paquet (pouces) | 0,63 ou autre |
| Largeur de paquet (millimètre) | 16,002 ou autre |
| RoHS conforme | YES-RoHS-6 |
| Vitesse | 10/100/1000BASE-TX |
| La température | 0 À 70/-40 à +85 |
| Rapport RX de tours | 1CT : 1CT |
| Rapport TX de tours | 1CT : 1CT |
| P/N principal | LP1102NL, etc. |
Caractéristiques électriques (25) :
1. Tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : minute 1500Vrms
Applications :
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
Avantage compétitif :
•Construit sous les contrôles stricts.
•100% examiné (pas simplement groupe examiné)
•LINK-PP est OEM de TE (Tyco) pendant 10 années
•Client réussi : Texas Instruments Samsung Cisco Siemens et Intel…
•LINK-PP est le fournisseur préféré du TI (Texas Instruments)
•Garantie de qualité : 7 ans
