Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: H2017NLT/H2017NL
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
Ethernet: |
10/100 rapide |
poe: |
1000mA |
Port: |
4 |
HiPot: |
1500v |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
Ethernet: |
10/100 rapide |
poe: |
1000mA |
Port: |
4 |
HiPot: |
1500v |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

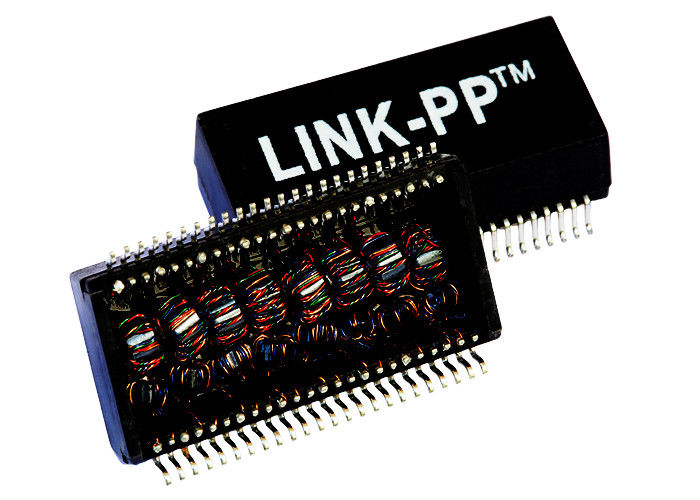

transformateur de LAN du port 1.Quad
2.ColiStructure : Toroïdal
transformateur 3.100base-t
4.SMD, 48pins
la température de ré-écoulement de la crête 5.RoHS évaluant 245°C°°
représentation conforme de 6.IEEE 802.3af/ANSI X3.263
7.Designed pour des applications de téléphone ou de commutateur d'IP
| Application | ETHERNET de LAN (PoE&NON PoE) |
| AutomDX | OUI |
| Commentaire | RoHS LP5018NL conforme |
| Configuration RX | T, C |
| Configuration TX | T, C |
| Construction | MOULAGE PAR TRANSFER |
| Noyaux par port | 4 |
| Nombre de ports | QUADRUPLE |
| Carte PCB | AUCUNE CARTE PCB |
| Paquet | SMT |
| Taille de paquet (pouces) | 0,285 ou autre |
| Taille de paquet (millimètres) | 7,24 ou autre |
| Longueur de paquet (pouces) | 1,094 ou autre |
| Longueur de paquet (millimètres) | 27,81 ou autre |
| Largeur de paquet (pouces) | 0,60 ou autre |
| Largeur de paquet (millimètres) | 15,24 ou autre |
| RoHS conforme | YES-RoHS-6 |
| Vitesse | 10/100BASE-TX |
| La température | 0 À 70 |
| Rapport RX de tours | 1CT : 1CT |
| Rapport TX de tours | 1CT : 1CT |
| P/N principal | LP5018NL, etc. |
Caractéristiques électriques (25)
1. Tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Perte de retour
1-30MHz : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Interférence
30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : minute 1500Vrms
Applications :
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
| Mise en réseau LP5018NL du transformateur 1500Vrms de LAN de Mainboard de PC de H2017NL/H2017NLT | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
