Filtre LP5014NL magnétique de transformateur d'isolement de LAN de gigabit de H5014NL

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: LINK-PP

Certification: UL,RoHS,Reach,ISO

Numéro de modèle: H5014NL

Conditions de paiement et d'expédition

Quantité de commande min: 400/2000/10K/25K

Prix: $0.06-$3.2

Détails d'emballage: T&R

Délai de livraison: Courant

Conditions de paiement: TTT, jours NET30/60/90

Capacité d'approvisionnement: 3KK/Month

Obtenez le meilleur prix
Point culminant:

Transformateur d'isolement d'Ethernet

,

Transformateur discret de LAN

Numéro de pièce:
H5014NL
Vitesse:
Gigabit
Nombre de ports:
Double
Application:
Ethernet de LAN
Paquet:
SMD
température:
-40 à +85℃
Disponibili d'Archivi:
PDF/3D/ISG/Stp/Step/Datasheet
Numéro de pièce:
H5014NL
Vitesse:
Gigabit
Nombre de ports:
Double
Application:
Ethernet de LAN
Paquet:
SMD
température:
-40 à +85℃
Disponibili d'Archivi:
PDF/3D/ISG/Stp/Step/Datasheet

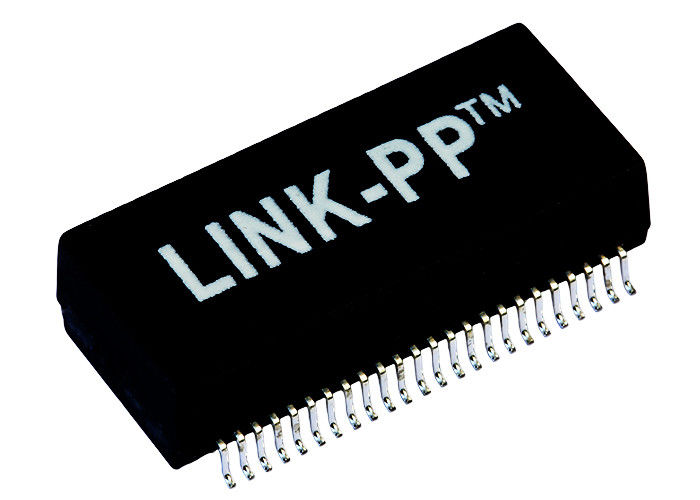

Filtre LP5014NL magnétique de transformateur d'isolement de LAN de gigabit de H5014NL
Le gigabit de H5014NL a isolé le transformateur de LAN/module magnétique LP5014NL de filtre

Détails rapides

transformateur de LAN du port 1.Single

2.ColiStructure : Toroïdal

transformateur 3.100base-t

4.SMD, 24 bornes
10 / transformateur à double accès de LAN 100/1000BASE-TX avec 48 bornes

Description :

Transformateurs à double accès de Magnetics de Gigabit Ethernet

Application ETHERNET de LAN (NON PoE)
AutomDX OUI
Commentaire RoHS LP5014NL conforme
Configuration RX T, C
Configuration TX T, C
Construction MOULAGE PAR TRANSFER
Noyaux par port 4
Nombre de ports Double
Carte PCB AUCUNE CARTE PCB
Paquet SMT
Taille de paquet (pouces) 0,225 ou autre
Taille de paquet (millimètre) 5,715 ou autre
Longueur de paquet (pouces) 1,12 ou autre
Longueur de paquet (millimètre) 28,448 ou autre
Largeur de paquet (pouces) 0,63 ou autre
Largeur de paquet (millimètre) 16,002 ou autre
RoHS conforme YES-RoHS-6
Vitesse 10/100/1000BASE-TX
La température -40 à +85℃
Rapport RX de tours 1CT : 1CT
Rapport TX de tours 1CT : 1CT
P/N principal LP5014NL, etc.



Caractéristiques électriques (25) :

1. Tours Ratio50KHz, 0.5V

      Côté de puce : Ligne side=1CT : 1CT+_2%

2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :

Côté de puce : minute 350uH

3. Insertion Loss1-100MHz : -1.4dB maximum

4. Loss1-30MHz de retour : Minute de -16dB

            40MHz : Minute de -14.4dB

            50MHz : Minute de -13.1dB

            60-80MHz : Minute de -12dB

            100MHz : Minute de -10dB

5. Différentiel au rejet de mode commun :

            30MHz : Minute de -45dB

            60MHz : Minute de -40dB

            100MHz : Minute de -35dB

6. Crosstalk30MHz : Minute de -40dB

            60MHz : Minute de -35dB

            100MHz : Minute de -30dB

7. Salut-pot : minute 1500Vrms



Applications :

Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL



Certification professionnelle :
•9001:2008 d'OIN
•Certification d'UL
•Portée Cetitifaction
•Conformité de RoHS
•Politique environnementale active



Serveurs de guide de produit de LAN :

Le ● posant des plans de masse est recommandé. Conduisez les goupilles moulues de connecteur/module discret aux châssis/à terre analogue si possible.

Le ● gardent des traces de signal de PHY au connecteur/au module discret aussi courts comme possible. Si les traces dépassent 3-4 pouces, prêtez la grande attention à la ligne déséquilibre d'impédance.

Le ● utilisant la déclaration provisoire (résistances 75Ω et chapeau à haute tension au châssis rectifié) pour terminer le côté CTs de câble est recommandé pour la meilleure représentation d'IEM (incluse dans la plupart des solutions de connecteur).

Le ● suivent des notes d'application du fabricant de PHY pour davantage de disposition.



Le gigabit de H5014NL a isolé le transformateur de LAN/module magnétique LP5014NL de filtre
