Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: TG110-3506NX
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
PN principal: |
TG110-3506NX |
LINK-PP PN: |
LP44006NL |
Vitesse: |
10/100 Base-TX |
Port: |
À double accès |
Épingle: |
40 |
Noyaux: |
10 |
PN principal: |
TG110-3506NX |
LINK-PP PN: |
LP44006NL |
Vitesse: |
10/100 Base-TX |
Port: |
À double accès |
Épingle: |
40 |
Noyaux: |
10 |
1. Transformateur à double accès de LAN
2. ColiStructure : Toroïdal
3. transformateur 100base-t
4. SMD, 16 bornes

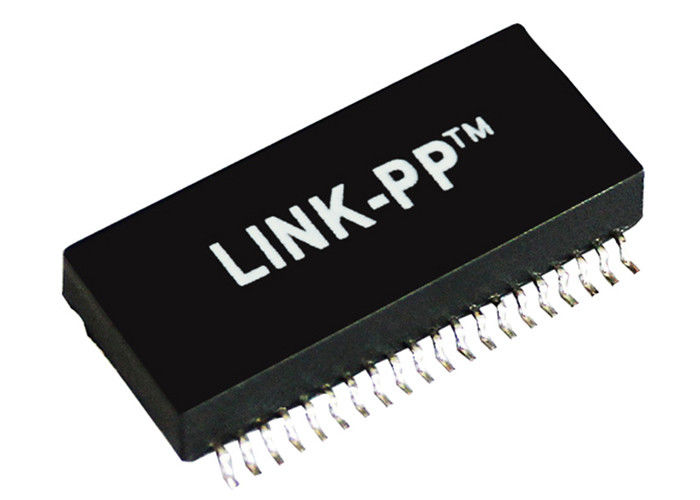

10 / Transformateur à double accès de LAN de 100 BASE-TX avec 40 bornes
TRANSFORMATEURS MAGNÉTIQUES du port 100 d'ETHERNET simple de base-t
| Application | ETHERNET de LAN (NON PoE) |
| AutomDX | OUI |
| Commentaire | RoHS LP44006NL conforme |
| Configuration RX | T, C |
| Configuration TX | T, C |
| Construction | MOULAGE PAR TRANSFER |
| Noyaux par port | 10 |
| Nombre de ports | DOUBLE |
| Carte PCB | AUCUNE CARTE PCB |
| Paquet | SMT |
| Taille de paquet (pouces) | 0.244or autre |
| Taille de paquet (millimètre) | 6,20 ou autre |
| Longueur de paquet (pouces) | 1,125 ou autre |
| Longueur de paquet (millimètre) | 28,58 ou autre |
| Largeur de paquet (pouces) | 0,63 ou autre |
| Largeur de paquet (millimètre) | 16,00 ou autre |
| RoHS conforme | YES-RoHS-6 |
| Vitesse | 10/100 BASE-TX |
| La température | 0 À 70 |
| Rapport RX de tours | 1CT : 1CT |
| Rapport TX de tours | 1CT : 1CT |
Caractéristiques électriques (25) :
1. Tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : minute 1500Vrms
Applications :
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
Avantage compétitif :
16 ans d'expérience de production,
personnel 2600,
essai de 100%
Délai de livraison flexible
