Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: PM48-2064K/PM48-2030K
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
PN1: |
PM48-2064K |
PN2: |
PM48-2030K |
Montage: |
À travers-Trou |
LCO: |
350 |
Port: |
2 |
Application: |
10/100B |
PN1: |
PM48-2064K |
PN2: |
PM48-2030K |
Montage: |
À travers-Trou |
LCO: |
350 |
Port: |
2 |
Application: |
10/100B |

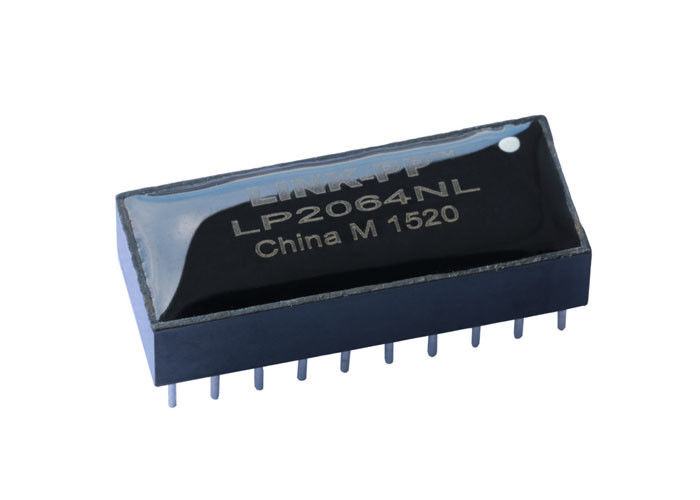

| PM48-2064K | Croix LP2064NL | 10/100B à double accès | PM48-2030K PDF/Price |
1. transformateur à double accès de LAN
2.ColiStructure : Toroïdal
transformateur 3.100base-t
4.PHT, 20pins
Magnetics à double accès PM48-2030K du transformateur PM48-2064K 10/100Base-T de LAN
|
Application |
ETHERNET de LAN (PoE&NON PoE) |
|
AutomDX |
OUI |
|
Commentaire |
RoHS LP2064NL conforme |
|
Configuration RX |
T, C |
|
Configuration TX |
T, C |
|
Construction |
MOULAGE PAR TRANSFER |
|
Noyaux par port |
4 |
|
Nombre de ports |
Simple |
|
Carte PCB |
AUCUNE CARTE PCB |
|
Paquet |
SMT |
|
Taille de paquet (pouces) |
0,225 ou autre |
|
Taille de paquet (millimètres) |
5,715 ou autre |
|
Longueur de paquet (pouces) |
1,12 ou autre |
|
Longueur de paquet (millimètres) |
28,448 ou autre |
|
Largeur de paquet (pouces) |
0,63 ou autre |
|
Largeur de paquet (millimètres) |
16,002 ou autre |
|
RoHS conforme |
YES-RoHS-6 |
|
Vitesse |
10/100/1000BASE-TX |
|
La température |
0 À 70/-40 à +85 |
|
Rapport RX de tours |
1CT : 1CT |
|
Rapport TX de tours |
1CT : 1CT |
|
P/N principal |
LP2064NL, etc. |
Caractéristiques électriques (25) :
1. Tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : minute 1500Vrms
Applications :
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
Avantage compétitif :
16 ans d'expérience de production,
personnel 2600,
essai de 100%
Délai de livraison flexible
| Magnetics à double accès PM48-2030K du transformateur PM48-2064K 10/100Base-T de LAN | ||||
|---|---|---|---|---|
| HX5008NL | HX5008NLT | HX5008NL | H1174FNL | H1174FNLT |
| H5009NL | H5009NLT | H5009NL | H1190FNL | H1190FNLT |
| H5012NL | H5012NLT | H5012NL | H1197FNL | H1197FNLT |
| H5014NL | H5014NLT | H5014NL | H1197NL | H1197NLT |
| HX5014NL | HX5014NLT | HX5014NL | H1199FNL | H1199FNLT |
| H5015NL | H5015NLT | H5015NL | H1260FNL | H1260FNLT |
| H5020NL | H5020NLT | H5020NL | H1263NL | H1263NLT |
| HX5020NL | HX5020NLT | HX5020NL | PE-68515LNL | HX6080NLT |
| H5089NL | H5089NLT | H5089NL | H7018FNL | H7018FNLT |
| H2055FNL | H2055FNLT | 100M SMT | H1300FNL | H1300FNLT |
| H2075FNL | H2075FNLT | 1000M POE | H1302FNL | H1302FNLT |
| HX6062NL | HX6062NLT | 1000M POE | H1664FNL | H1664FNLT |
