Maison > produits > Transformateurs magnétiques discrets > Transformateur de LAN de port de 100 BASE-TX un, carte réseau PE-65778 de 4 ports

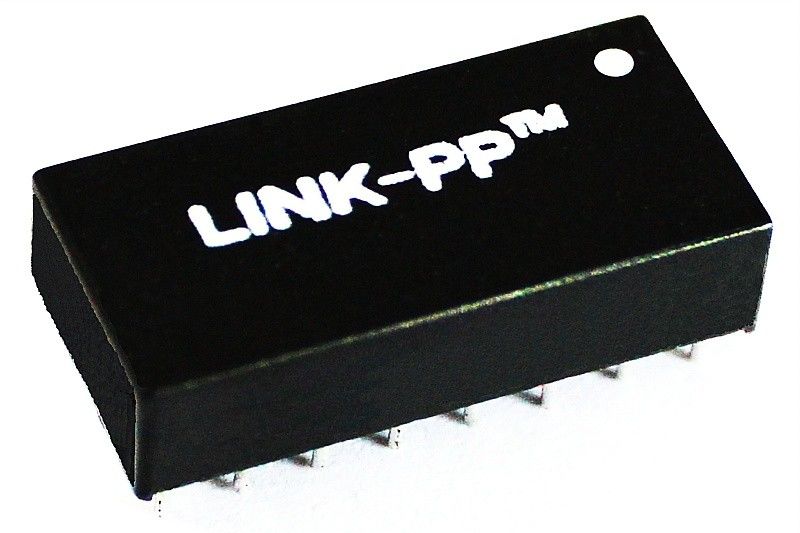

Transformateur de LAN de port de 100 BASE-TX un, carte réseau PE-65778 de 4 ports

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: LINK-PP

Certification: UL,RoHS,Reach,ISO

Numéro de modèle: PE-65778

Conditions de paiement et d'expédition

Quantité de commande min: 400/2000/10K/25K

Prix: $0.06-$3.2

Détails d'emballage: T&R

Délai de livraison: Courant

Conditions de paiement: TTT, jours NET30/60/90

Capacité d'approvisionnement: 3KK/Month

Obtenez le meilleur prix
Point culminant:

Magnetics 10/100Base-T

,

Transformateur d'Ethernet

Transformateur de LAN de port de 100 BASE-TX un, carte réseau PE-65778 de 4 ports




Transformateur de LAN de port de 100 BASE-TX un, carte réseau de 4 ports





Détails rapides



transformateur de LAN du port 1.Single

2.ColiStructure : Toroïdal

transformateur 3.100base-t

4.SMD, 16 bornes


10 / 100 BASE-TX choisissent le transformateur de LAN de port avec 16 bornes




Description :



TRANSFORMATEURS MAGNÉTIQUES du port 100 d'ETHERNET simple de base-t



Application ETHERNET de LAN (PoE&NON PoE)
AutomDX OUI
Commentaire RoHS conforme
Configuration RX T, C
Configuration TX T, C
Construction MOULAGE PAR TRANSFER
Noyaux par port 4
Nombre de ports Simple
Carte PCB AUCUNE CARTE PCB
Paquet SMT
Taille de paquet (pouces) 0,225 ou autre
Taille de paquet (millimètre) 5,715 ou autre
Longueur de paquet (pouces) 1,12 ou autre
Longueur de paquet (millimètre) 28,448 ou autre
Largeur de paquet (pouces) 0,63 ou autre
Largeur de paquet (millimètre) 16,002 ou autre
RoHS conforme YES-RoHS-6
Vitesse 10/100/1000BASE-TX
La température 0 À 70/-40 à +85
Rapport RX de tours 1CT : 1CT
Rapport TX de tours 1CT : 1CT
P/N principal LP1102NL, etc.



Caractéristiques électriques (25) :

1. Tours Ratio50KHz, 0.5V

      Côté de puce : Ligne side=1CT : 1CT+_2%

2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :

Côté de puce : minute 350uH

3. Insertion Loss1-100MHz : -1.4dB maximum

4. Loss1-30MHz de retour : Minute de -16dB

            40MHz : Minute de -14.4dB

            50MHz : Minute de -13.1dB

            60-80MHz : Minute de -12dB

            100MHz : Minute de -10dB

5. Différentiel au rejet de mode commun :

            30MHz : Minute de -45dB

            60MHz : Minute de -40dB

            100MHz : Minute de -35dB

6. Crosstalk30MHz : Minute de -40dB

            60MHz : Minute de -35dB

            100MHz : Minute de -30dB

7. Salut-pot : minute 1500Vrms





Applications :



Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL



Avantage compétitif :



16 ans d'expérience de production,

personnel 2600,

essai de 100%

Délai de livraison flexible
