Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: ISO9001,SGS,UL,CE,REACH
Numéro de modèle: Connecteur RJ45 POE
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000/25K
Prix: $0.09-$1.85
Détails d'emballage: Facultatif
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3000000/mois.
Numéro de la pièce de Belfuse: |
0826-1X1T-1-F |
Numéro de la pièce de LINK-PP: |
LPJK2076AONL |
Vitesse: |
1000 BASE-T |
Nombre de ports: |
Single |
Application-LAN: |
Ethernet (PoE+) |
marque: |
LINK-PP |
Numéro de la pièce de Belfuse: |
0826-1X1T-1-F |
Numéro de la pièce de LINK-PP: |
LPJK2076AONL |
Vitesse: |
1000 BASE-T |
Nombre de ports: |
Single |
Application-LAN: |
Ethernet (PoE+) |
marque: |
LINK-PP |
Détails rapides
Puissance au-dessus des connecteurs magnétiques de (PoE) d'Ethernet avec avec d'étiquette- et d'étiquette-Vers le bas/sans étiquettes de LED et d'IEM
Port simple, Multi-port et configurations empilables (À travers-trou)
Réduit le nombre de composants à placer sur le conseil
Libère l'espace de conseil et offre la protection de signal
Réduction du bruit dans le système
Fiabilité améliorée et performances système optimales
Avantages de avoir des circuits plus courts et les gains de fiabilité des systèmes contenant moins composants
Les fabricants d'aides atteignent leurs buts de réduction des coûts
Caractéristiques

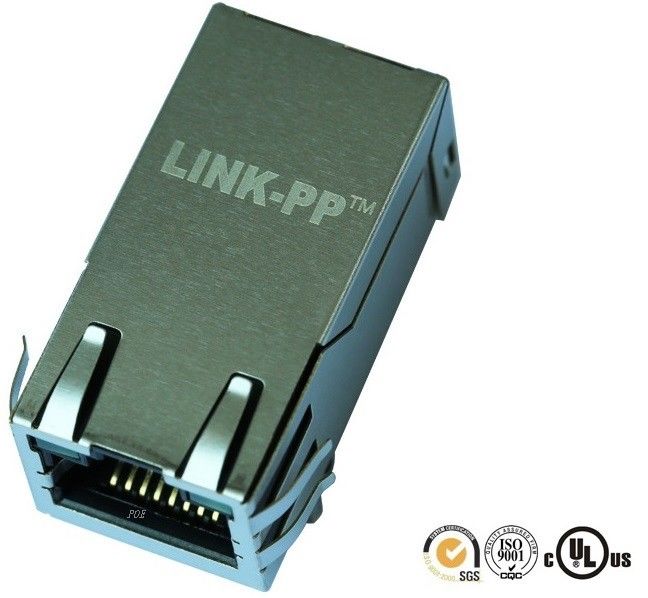

| Connecteur simple du port Cat5e RJ45 avec le Magnetics intégré par base-T 1000 et le PoE+, Orange&Green/Yellow LED, étiquette, RoHS | |
| Numéro de la pièce de LINK-PP | LPJK2076AONL |
| Numéro de la pièce de Belfuse | 0826-1X1T-AC-F/0826-1X1T-M1-F/0826-1X1T-1-F |
| Application-LAN | ETHERNET (PoE+) |
| AutomDX | OUI |
| Circuit de déclaration provisoire | OUI |
| Configuration RX | T, C |
| Configuration TX | T, C |
| Électrodéposition de accouplement de région de contact | » »/15u/30u » de l'OR 6u |
| Noyaux par port | 8 |
| Diodes | AUCUNE DIODES |
| Option de LED | ORANGE&GREEN/YELLOW |
| Verrou | ÉTIQUETTE |
| Nombre de ports | 1X1 |
| Carte PCB | FR4 |
| Angle de bâti de carte PCB | ENTRÉE LATÉRALE |
| Carte PCB maintenant le courrier | COURRIER DE T |
| Taille de paquet (pouces) | 0,531 |
| Taille de paquet (millimètre) | 13,50 |
| Longueur de paquet (pouces) | 1,30 |
| Longueur de paquet (millimètre) | 33,02 |
| Largeur de paquet (pouces) | 0,654 |
| Largeur de paquet (millimètre) | 16,60 |
| Type de Pin | SOUDURE DE THT |
| RoHS conforme | YES-RoHS-5 AVEC l'AVANCE DANS l'EXEMPTION de SOUDURE |
| Recherche | OUI |
| Étiquettes d'IEM de bouclier | AVEC |
| Vitesse | 1000 BASE-T |
| La température | 0 À 70℃ |
| Rapport RX de tours | 1CT : 1CT |
| Rapport TX de tours | 1CT : 1CT |
LINK-PP RJ45 conçu pour le noir de BeagleBone de l'instrument du Texas
http://www.ti.com/tool/beaglebk#0
un petit prix, une source ouverte, une plate-forme communauté-soutenue de développement pour des promoteurs de processeur d'ARM® Cortex™-A8 et des amateurs.
LINK-PP ------------ Le fournisseur et le défenseur désignés du système inclus pour le Ti
|
Nous pouvons également faire à ceux-ci le numéro de la pièce ci-dessous
|
|
| XMP-P11-10F0-GY-CT1 | XMH-01R-4-DZ5-1-170 |
| XMP-P25-10F0-GY-CT1 | XMH-01-5-PL2-111-1P0 |
| XMP-01-4-P25-111-1P0 | XMG-01-4-P23-111-1P0 |
| XMP-P31FAT-10F0-NL | XMP-01-4-P25-111-1P0 |
| XMH-T02-041-423-012 | XPJG-1-01K-5-PN1-210 |
| XMP-9808-81011-140D-T3 | XPJG-1-01A-4-D51-310 |
| XMH-9771-8812-S3L2T2-EU | XPJG-1-01A-4-D51-110 |
| XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
| XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-P31-110 |
| XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
| XMPH-061Q-12F6-GY (RMP-061Q-12F6-GY) | XPJH-RMP-061L-10W6-NL |
| XMPH-01D-1-D25-110 | XMP-RMP-LC4P-16F6-NL |
| XMPH-01R-4-Q23-170 | XPH-RMP-061L-16W6-2Y |
| XMPH-XARJ-8017CNL | XPJH-RMP-061K-16W6-NL |
| XMPH-SC851-901NL | XMG-TRJ4190GENL |
| XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
| XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 (XMH-01-1-PP1-111-1P0) |
| XMH-TRJ1514AENL | XMP-01M-0-H61-11P |
| XMP-TRJ16249AZNL | XMP-01D-4-L61-11P |
| XMPH-TRJK4013AHNL | XMP-01J-1-P12-C01 |
| XMP-061K-16W6-2Y-M | XPJH-1-01-8C-E3M-4-PD11 |
| XMP-01J-1-P12-T01 | XPJH-01D-4-PG1-170-DAQ |
| XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-DAQ-C |
| XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
| XMP-TRJK1046AONL | XPJH-01D-0-PH1-070 |
| HRJ-YL1B11M2000BNL | XPJH-01F-4-P25-176 |
| XPJH-01L-4-R07-170 | XPJH-01F-5-PN1-170 |
| XPJH-01R-0-Q22-07C-OAS | XPJH-01R-0-PJ1-07K-BRD |
| XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
| XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
| XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
| XPJH-061KAT-16W6-NL | XPJH-28A-Z-P01-970 |
| XPJH-01R-4-D11-171 | XPJH-28D-0-H65-070 |
| XPJH - 1 - 01 - 8 A.C. 41-4-PE11 | XPJH-28D-0-H01-01 |
| XPJG-01J-4-P25-110 | XPJH-2-28-8C-T4D-0-PH01 |
| XPJG-01J-1-P28-110 | XMH-YL5917122X1LE |
| XPJG-01J-4-PH2-110 | XMH-YL5917212X1LE |
| XPJG-01K-5-PN1-210 | XPJH-21D-Z-P21-970-MHF |
| XPJG-01A-4-D51-310 | XPJH-1-21-8A-Q30-Z-PD21 |
| XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
| XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
| XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
| XPJH-1208C1009 | XPJH-24A-Z-P01-970 |
| XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
| XPJG-1-04-8A-G34-4-PD23 | XPJH-24D-Z-P21-970-MHF |
| XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
| XPJH-04L-8-R08-4V0-JU | XPJH-26A-Z-P01-970 |
| XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
| XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |
| Connecteur de magnétique Jack POE RJ45 de gigabit, la température prolongée 0826-1X1T-1-F | |
| Dactylographiez le bâti de carte PCB | À travers-trou (THT) |
| Nombre de ports | 1, 2, et 4 ports et 2x1, 2x2, 2x4, 2x6 et 2x8 empilables |
| Bouclier et Unshield | Disponible dans le bouclier et l'Unshield |
| Type de connecteur | RJ45 |
| PoE | Puissance au-dessus de l'Ethernet intégré |
| Magnetics | Magnétique intégré |
| Vitesse de Magnetics | Magnetics 10/100Mbps et 1Gigabit |
| Empaquetage | Options de plateau |
| Emplacement d'étiquette | Étiquette haute et d'étiquette options vers le bas |
| Couleur de LED | Facultatif |
| Nombre de positions | 8 et 10 positions ou d'autres |
| Nombre de contacts | 8 et 10 contacts ou d'autres |
| RoHS conforme | Oui |
| La température de soudure | Degr 230 À 240. C 5-10 SECONDES |
| Option à hautes températures de soudure | degr 260. C 5-10 SECONDES |
| Option à hautes températures | -40 à +85 degrés de F |
| Température de fonctionnement | -0 à 70 degrés de C |
Connecteur de magnétique Jack POE RJ45 de gigabit, la température prolongée 0826-1X1T-1-F
