Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: RoHS,Reach,SGS, UL,ISO9001
Numéro de modèle: LPJ0009GDNL
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000/25K
Prix: $0.09-$1.85
Détails d'emballage: 50PCS/Tray, 1200pcs/Carton
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3000000/mois.
Spécification: |
11A053-5722-00 |
Aucune partie: |
LPJ0009GDNL |
Ethernet: |
10/100 Base-T |
LEDs: |
Jaune/vert |
Apllication: |
Power Over Ethernet |
échantillons: |
Disponible |
Spécification: |
11A053-5722-00 |
Aucune partie: |
LPJ0009GDNL |
Ethernet: |
10/100 Base-T |
LEDs: |
Jaune/vert |
Apllication: |
Power Over Ethernet |
échantillons: |
Disponible |

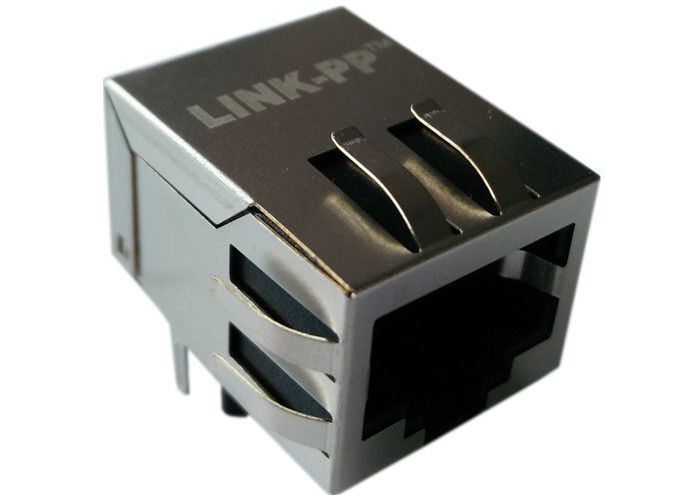

Le connecteur simple du port RJ45 avec 10/100 base-T a intégré le Magnetics, jaune/vert LED, étiquette vers le bas, RoHS | |
Numéro de la pièce de LINK-PP | LPJ0009GDNL |
L'autre numéro de la pièce | 11A053-5722-00 |
Application-LAN | ETHERNET (non PoE) |
AutomDX | OUI |
Circuit de déclaration provisoire | OUI |
Configuration RX | T, C |
Configuration TX | T, C |
Électrodéposition de accouplement de région de contact | » »/15u/30u » de l'OR 6u |
Noyaux par port | 4 |
Diodes | AUCUNE DIODES |
Option de LED | YELLOW/GREEN |
Verrou | ÉTIQUETTE VERS LE BAS |
Nombre de ports | 1X1 |
Carte PCB | FR4 |
Angle de bâti de carte PCB | ENTRÉE LATÉRALE |
Carte PCB maintenant le courrier | COURRIER DE T |
Taille de paquet (pouces) | 0,528 |
Taille de paquet (millimètre) | 13,40 |
Longueur de paquet (pouces) | 0,839 |
Longueur de paquet (millimètre) | 21,30 |
Largeur de paquet (pouces) | 0,626 |
Largeur de paquet (millimètre) | 15,90 |
Type de Pin | SOUDURE DE THT |
RoHS conforme | YES-RoHS-5 AVEC l'AVANCE DANS l'EXEMPTION de SOUDURE |
Recherche | OUI |
Étiquettes d'IEM de bouclier | SANS |
Vitesse | 10/100 BASE-T |
La température | 0 À 70℃ |
Rapport RX de tours | 1CT : 1CT |
Rapport TX de tours | 1CT : 1CT |
SPECFICATIONS ÉLECTRIQUE @25℃
rapport 1.Turn : 1CT : 1CT
2.OCL (100KHz, 0.1Vrms, 8mA) : minute 350uH
perte 3.Insertion :
0.1-100MHz : -1.1dB maximum
perte 4.Return :
0.5-30MHz : Minute de -18dB
40MHz : Minute de -15.5dB
50MHz : Minute de -13.6dB
60-80MHz : Minute de -12dB
entretien 5.Cross :
0.1-100MHz : Type de -40dB
rejet du mode 6.Common :
0.1-30MHz : Type de -50dB
30-60MHz : Type de -40dB
60-100MHz : Type de -35dB
7.Isolation : 1500Vrms
la température 8.Operating : 0℃ À 70℃.
Conditions générales
1 qualification :
Les connecteurs meublés sous ces spécifications seront capables de rencontrer l'essai de qualification
conditions définies ci-dessus.
Matériel 2 :
2,1 logements en plastique : UL94V-0
2,2 contacts : Alliage de cuivre
2,3 bouclier : Alliage de cuivre
Finition 3 :
3,1 contacts : Or sélectivement plaqué
3,2 contacts : Nickelé partout
3,3 dessin de client de référence pour des queues de soudure de contact
3,4 bouclier : Étain ou nickelé partout
Conception 4 et construction :
Les connecteurs seront de la conception, de la construction et des dimensions physiques comme spécifiques sur
dessin applicable et TIA 1096 de produit. En cas de conflit entre ces spécifications et
les dessins de produit, les dessins auront la priorité. or de 50 minch (1,27 millimètres) plaqué
connecteurs conformes avec des caractéristiques de TIA 1096.
Examen 5 de produit :
Les connecteurs rencontreront toutes les dimensions spécifiques des dessins de produit et de l'exécution interne
normes. Il n'y aura aucune preuve de la fissuration, de l'ébrèchement, de la contamination ou des pièces lâches quand
inspecté, sans rapport optique, à l'oeil sans aide.
6 estimations :
6,1 courant : 1,5 ampères de maximum à 25°C
6,2 tension : Maximum de 150 VCA
7 nombres minimaux d'opérations d'accouplement/Unmating :
7,1 niveau des performances 1 : 750 cycles
7,2 niveau des performances 2 : 2500 cycles
8 nombres minimaux de Re-arrêts de câble :
8,1 référez-vous aux dessins d'application
Client principal
Concevez pour le Ti, Intel, Samsung, flet, Jabil, Flextronics, Cypress, Freescale, EKF .......
Demandes d'utilisateur de terminal
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL, solutions de centre d'appels, boïtiers uniques contenant les codeurs et les avertisseurs d'ensemble complexe, installation de passages de VOIP, Border Gateway Protocol, commutateur rapide d'Ethernet…
