Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: LP5014NL
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$0.8
Détails d'emballage: T&R
Délai de livraison: En stock navire dans les 3 jours
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Numéro de pièce: |
Le groupe LP5014 |
Marques compatibles: |
Wurth |
Taux de données: |
1000Base-T |
Nombre de canaux/ports: |
double |
Poe: |
Non |
Type de montage: |
Smt |
Ratio de virages: |
1: 1 |
Plage de température de fonctionnement: |
-40 ° C à + 85 ° C |
Numéro de pièce: |
Le groupe LP5014 |
Marques compatibles: |
Wurth |
Taux de données: |
1000Base-T |
Nombre de canaux/ports: |
double |
Poe: |
Non |
Type de montage: |
Smt |
Ratio de virages: |
1: 1 |
Plage de température de fonctionnement: |
-40 ° C à + 85 ° C |

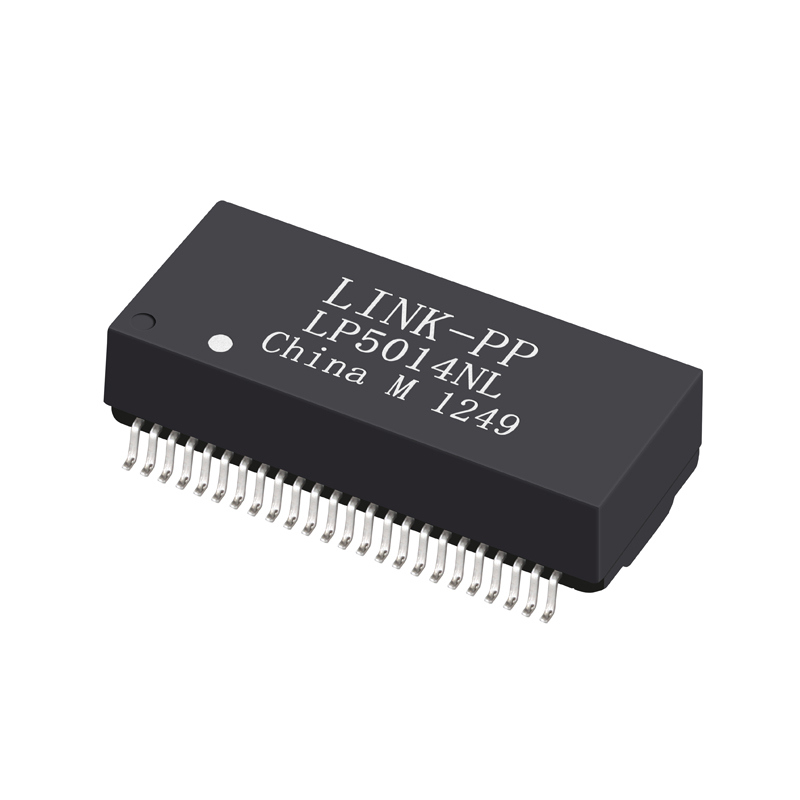

LeLe groupe LP5014deLe lien-PPest unune puissance de sortie supérieure à 50 Wconçus pour10/100/1000Applications LAN basées sur le T.
Il fournit une excellente intégrité du signal, une isolation élevée et des performances robustes de suppression EMI, idéal pour les cartes d'interface réseau, les commutateurs, les routeurs et les systèmes Ethernet industriels.
| Paramètre | Détails |
|---|---|
| Numéro de la partie | Le groupe LP5014 |
| Produit de fabrication | Le lien-PP |
| Définition | Transformateur Ethernet à double port 1000BASE-T, rapport de rotation 1:1, paquet SMT |
| Série | Le système de détection des risques doit être conforme à l'annexe II. |
| Type de transformateur | Transformateur d'isolation et d'interface de données |
| Application du projet | 10/100/1000Base-T Ethernet (non-PoE) |
| Ratio de rotation (TX / RX) | 1CT: 1CT |
| Construction | Cadre ouvert |
| Noyaux par port | 16 |
| Type de montage | Monture de surface (SMT) |
| Les dimensions (L × P × H) | 280,00 mm × 16,20 mm × 7,00 mm |
| Température de fonctionnement | ¥40 °C à +85 °C |
| Hauteur de l'emballage (pouces/mm) | 0.276" / 7.00 mm |
| Longueur de l'emballage (pouces/mm) | 1.102" / 28,00 mm |
| Largeur de l'emballage (pouces/mm) | 0.638" / 16,20 mm |
| Vitesse | Les données de base sont fournies par les autorités compétentes |
| Nombre de ports | Le double |
| Détection automatique de polarité | Appuié (MDI/MDIX automatique) |
| Conformité à la directive RoHS/REACH | - Oui, oui. |
| Voltage d'isolation | Le système de freinage doit être équipé d'un système de freinage de freinage. |
| Prix unitaire | ContactsLes ventes de LINK-PPpour un devis |
| Cas d'utilisation typiques | Commutateurs Ethernet, NIC, routeurs, convertisseurs multimédias, passerelles |
| Paramètre | Spécification typique |
|---|---|
| Perte d'insertion | 1 ̊100 MHz: ≤ 1,0 dB (max) |
| Perte de rendement (min) | 1 ̊30 MHz: 18 dB 40 MHz: 18 dB 50 MHz: 16 dB 60 à 80 MHz: 12 dB 100 MHz: 10 dB |
| Écoute transversale (min) | 30 MHz: 45 dB 60 MHz: 40 dB 100 MHz: 35 dB |
| DCMR (min) | 30 MHz: 43 dB 60 MHz: 37 dB 100 MHz: 33 dB |
| Voltage d'isolation | ≥ 1500 Vrms |
| Température de fonctionnement | ¥40 °C à +85 °C |
