Maison > produits > RJ45 vertical Jack > KHU1S041Q5 LF/KHU1S041Q4 LF RJ45 vertical Jack MAGNETICS de 10/100 BASE-TX

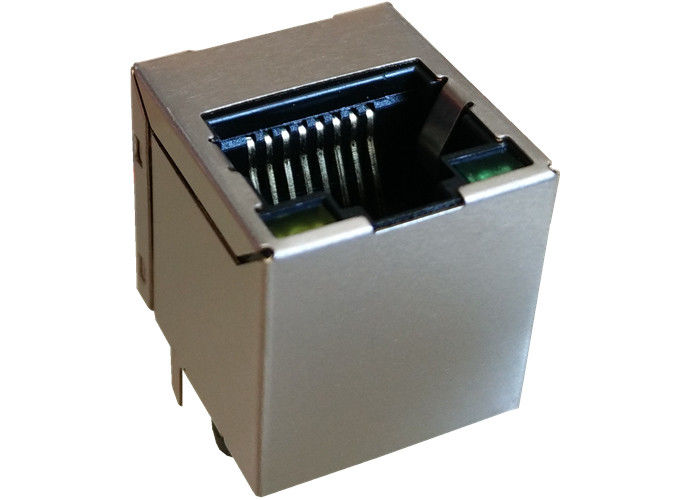

KHU1S041Q5 LF/KHU1S041Q4 LF RJ45 vertical Jack MAGNETICS de 10/100 BASE-TX

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: LINK-PP

Certification: UL,ROHS,Reach,ISO

Numéro de modèle: KHU1S041Q5 LF/KHU1S041Q4 LF

Conditions de paiement et d'expédition

Quantité de commande min: 50/500/1000/25K

Prix: $0.09-$1.85

Détails d'emballage: 60 PCs dans 1 plateau, plateau 22 dans 1 carton, qui est 37*30*30 cm, 10 KILOGRAMMES (1320 PCs) de c

Délai de livraison: Stock

Conditions de paiement: TTT, jours NET30/60/90

Capacité d'approvisionnement: 3000000/mois.

Obtenez le meilleur prix
Point culminant:

Connecteurs RJ45 empilés

,

crics modulaires rj45

Numéro de pièce:
KHU1S041Q5 LF/KHU1S041Q4 LF
production de masse:
LPJXXXXNL
Munafactuer original:
LINK-PP
Application:
10/100Base-T
Arrêt:
Soudure
LEDs:
Facultatif
Match d'IC:
ATSAMD20E18A-MNT
Style de bâti:
IMMERSION/entrée de dessus
Numéro de pièce:
KHU1S041Q5 LF/KHU1S041Q4 LF
production de masse:
LPJXXXXNL
Munafactuer original:
LINK-PP
Application:
10/100Base-T
Arrêt:
Soudure
LEDs:
Facultatif
Match d'IC:
ATSAMD20E18A-MNT
Style de bâti:
IMMERSION/entrée de dessus
KHU1S041Q5 LF/KHU1S041Q4 LF RJ45 vertical Jack MAGNETICS de 10/100 BASE-TX



KHU1S041Q5 LF/KHU1S041Q4 LF RJ45 vertical Jack MAGNETICS de 10/100 BASE-TX


Détails rapides

MODULE DE CONNECTEUR RJ45 SIMPLE AVEC LE MAGNETICS INTÉGRÉ DE 10/100 BASE-TX



1.Complies avec la condition des normes d'IEEE 802.3u.
Le connecteur 2.RJ-45 a intégré avec le transformateur/résistance d'impédance/condensateur à haute tension.
3.Size mêmes que connecteur RJ-45 pour ménager de l'espace de panneau de carte PCB.
rayonnement d'IEM 4.Reduced pour améliorer la représentation d'IEM.
5.Design pour 10/100 transmission BASSE au-dessus du câble UTP-5.
6.Compliance avec des conditions de ROHS.
température ambiante 7.Operating : 0℃ à +70℃.
température ambiante 8.Storage : -25℃ à +85℃.

modèle 9.Designing : 【KHU1S041Q5 LF/】 DE KHU1S041Q4 LF

modèle de la production 10.Mass : 】 Du 【


VERROU DE MAG.REVERSE,

LED facultative ; IEM-doigt facultatif.


Description


MODULE DE CONNECTEUR RJ45 SIMPLE AVEC LE MAGNETICS INTÉGRÉ DE 10/100 BASE-TX

1. Type de produit caractéristiques :

  1) type = connecteur de produit
  2) type de Jack = RJ45
  3) profil = norme
  4) orientation de support de carte PCB = entrée de l'entrée de côté /Top (à angle droit) (verticale)

2. Attachement mécanique :
  1) configuration de Jack = 1 x 1

3. Caractéristiques électriques :
  1) protégé = oui

4. Caractéristiques relatives d'arrêt :
  1) doigt d'IEM - le fond = sans
  2) méthode = soudure d'arrêt

5. Caractéristiques relatives de corps :
  1) la configuration de port = choisissent/multi
  2) doigts d'IEM au dessus et côtés = avec sans
  3) orientation = norme de verrou - verrouillez vers le bas
  4) longueur de queue de carte PCB

6. Caractéristiques relatives de contact :
  1) préchargé = oui
  2) type d'arrêt de contact = par le bâti de trou/surface

7. Logement des caractéristiques relatives :
  1) style = Jack de connecteur

8. Standards de l'industrie :
  1) conformité de RoHS/ELV = RoHS conforme, ELV conforme
  2) soudure sans plomb de processus = de vague de soudure capable à 240°C,

      Soudure de vague capable à 260°C, soudure de vague capable à 265°C

      Ré-écoulement-soudure facultative ;
  3) l'histoire de conformité de RoHS/ELV = était toujours RoHS conforme

9. Inscription d'identification :
  1) couleur gauche de LED (position #1) = vert - résistance de 250 ohms
  2) bonne couleur de LED (position #2) = vert - résistance de 250 ohms

10. Conditions pour l'utilisation :
  1) s'applique à = carte électronique
  2) conditions environnementales = bureau/lieux
  3) température de fonctionnement (°C) = 0 - 70/-40 - +85

11.Hipot :

     MINUTE 1500Vrms



Demandes d'utilisateur de terminal

A conçu aux applications de soutien, telles que des modems d'ADSL, LAN-sur-carte mère. Les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL, solutions de centre d'appels, boïtiers uniques contenant les codeurs et les avertisseurs d'ensemble complexe, installation de passages de VOIP, Border Gateway Protocol, commutateur rapide d'Ethernet…
