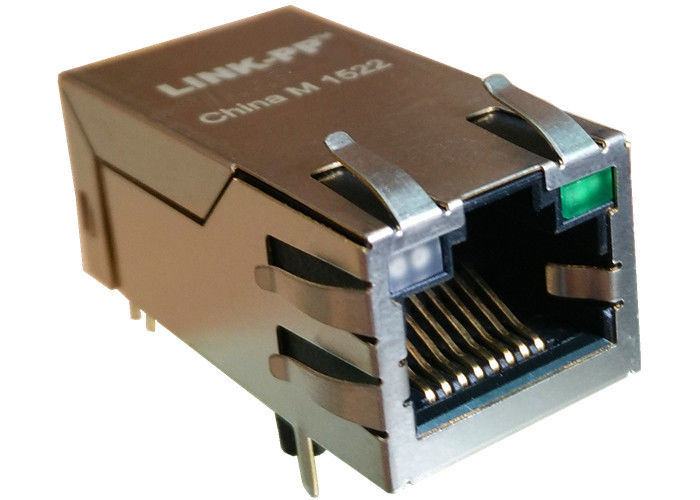

LAN-Übertrager de connecteur de 7499411122A 10 100Mbps POE RJ45, 720ADC 802.3at

LAN-Übertrager de connecteur de 7499411122A 10 100Mbps POE+ RJ45, 720ADC 802.3at

Détails rapides

LAN-Übertrager WE-RJ45LAN 10/100 BaseT PoE+

1.RJ-45 doit être norme assortie de FCC.
2.Complies avec la condition des normes d'IEEE802.3u.
Le connecteur 3.RJ-45 a intégré avec le transformateur/résistance d'impédance/condensateur à haute tension.
4.Size mêmes que connecteur RJ-45 pour ménager de l'espace de panneau de carte PCB.
rayonnement d'IEM 5.Reduced pour améliorer la représentation d'IEM.
6.Design pour 10/100 transmission BASSE au-dessus du câble UTP-5.
7.Compliance avec des conditions de ROHS.
température ambiante 8.Operating : 0℃ à +70℃/-40℃ à +85℃
température ambiante 9.Storage : -25℃ à +85℃.

modèle 10.Designing : 】 du 【7499411122A

modèle de la production 11.Mass : 】 De de 【

VERROU DE MAG.REVERSE,

LED facultative ; IEM-doigt facultatif.

Description


LAN-Übertrager WE-RJ45LAN 10/100 BaseT PoE+

1. Type de produit caractéristiques :

  1) type = connecteur de produit
  2) type de Jack = RJ45
  3) profil = norme
  4) orientation de support de carte PCB = entrée de l'entrée de côté /Top (à angle droit) (verticale)

2. Attachement mécanique :
  1) configuration de Jack = 1 x 1

3. Caractéristiques électriques :
  1) protégé = oui

4. Caractéristiques relatives d'arrêt :
  1) doigt d'IEM - le fond = sans
  2) méthode = soudure d'arrêt

5. Caractéristiques relatives de corps :
  1) la configuration de port = choisissent/multi
  2) doigts d'IEM au dessus et côtés = avec sans
  3) orientation = norme de verrou - verrouillez vers le bas
  4) longueur de queue de carte PCB

6. Caractéristiques relatives de contact :
  1) préchargé = oui
  2) type d'arrêt de contact = par le bâti de trou/surface

7. Logement des caractéristiques relatives :
  1) style = Jack de connecteur

8. Standards de l'industrie :
  1) conformité de RoHS/ELV = RoHS conforme, ELV conforme
  2) soudure sans plomb de processus = de vague de soudure capable à 240°C,

      Soudure de vague capable à 260°C, soudure de vague capable à 265°C

      Ré-écoulement-soudure facultative ;
  3) l'histoire de conformité de RoHS/ELV = était toujours RoHS conforme

9. Inscription d'identification :
  1) couleur gauche de LED (position #1) = vert - résistance de 250 ohms
  2) bonne couleur de LED (position #2) = vert - résistance de 250 ohms

10. Conditions pour l'utilisation :
  1) s'applique à = carte électronique
  2) conditions environnementales = bureau/lieux
  3) température de fonctionnement (°C) = 0 - 70/-40 - +85

11.Hipot :

     MINUTE 1500Vrms

Demandes d'utilisateur de terminal

A conçu aux applications de soutien, telles que des modems d'ADSL, LAN-sur-carte mère. Les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL, solutions de centre d'appels, boïtiers uniques contenant les codeurs et les avertisseurs d'ensemble complexe, installation de passages de VOIP, Border Gateway Protocol, commutateur rapide d'Ethernet…
