LAN-Übertrager de transformateur de 749020010A Gigabit Ethernet NOUS - LAN SMD 1500Vrms

749020010A Gigabit  Ethernet Transformer LAN-Übertrager WE - LAN SMD 1500Vrms
749020010A Gigabit  Ethernet Transformer LAN-Übertrager WE - LAN SMD 1500Vrms 749020010A Gigabit  Ethernet Transformer LAN-Übertrager WE - LAN SMD 1500Vrms

Image Grand :  LAN-Übertrager de transformateur de 749020010A Gigabit Ethernet NOUS - LAN SMD 1500Vrms

Détails sur le produit:

Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: ISO,UL,Reach,SGS,RoHS
Numéro de modèle: 749020010A

Conditions de paiement et expédition:

Quantité de commande min: 1600
Prix: Supportive
Détails d'emballage: Paquet de bobine
Délai de livraison: Actions ou 3 semaines
Conditions de paiement: T / T, Western Union
Capacité d'approvisionnement: 3000K/month
Description de produit détaillée
Spécifications: 749020010A Type de transformateur: Interface d'isolement et de données
Rapport de tours - primaire : Secondaire: 1 : 1 émetteur, 1 : 1 récepteur Type de support: Surface Mount
Taille/dimension: 13.97mm L x16.51mm W Taille - posée (maximum): 6,25 mm
Archivi Disponibil: PDF/3D/ISG/Stp/Step/Datasheet
Surligner:

gigabit magnetics transformer

,

ethernet transformer

LAN-Übertrager WE-LAN 1CT de transformateur de 749020010A Gigabit Ethernet : 1CT SMD 1500Vrms

Caractéristiques du produit
™ 1.ULTRA, ™ d'E-ULTRA, et ™ d'ULTRA-II
2.IEEE802.3u conforme
3.UL/EN60950 a reconnu
4,100% essai de conformité
Salut-pot 5.1500Vrms
construction du cadre ouvert 6.Patented
numéro de la pièce 7.Design : 749020010A

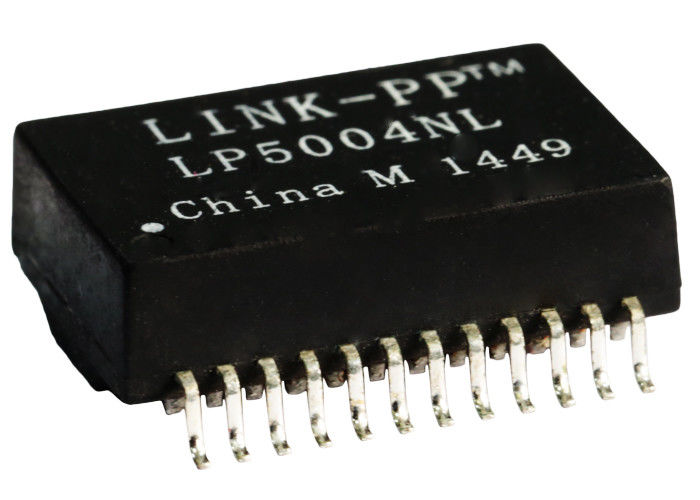

numéro de la pièce de la production 8.Mass : LP5004NL

Caractéristiques électriques (25)



LAN-Übertrager WE-LAN 1CT de transformateur du gigabit 749020010A : 1CT SMD 1500Vrms
1. Tours Ratio50KHz, 0.5V
    Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
    Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
            40MHz : Minute de -14.4dB
            50MHz : Minute de -13.1dB
            60-80MHz : Minute de -12dB
            100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
            30MHz : Minute de -45dB
            60MHz : Minute de -40dB
            100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
             60MHz : Minute de -35dB
             100MHz : Minute de -30dB
7. Salut-pot : 1500Vrms, 0.5mA, 1Sec
    Côté de puce à la ligne côté

Demandes d'utilisateur de terminal

A conçu aux applications de soutien, telles que des modems d'ADSL, LAN-sur-carte mère. Les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL, solutions de centre d'appels, boïtiers uniques contenant les codeurs et les avertisseurs d'ensemble complexe, installation de passages de VOIP, Border Gateway Protocol, commutateur rapide d'Ethernet…



CARACTÉRISTIQUES
Description de paquet de Mfr ROHS CONFORME
PORTÉE conforme Oui
UE RoHS conforme Oui
Statut Actif
Type de transformateur TRANSFORMATEUR DE LA TÉLÉMATIQUE
Application LAN ; 1000 BASE-T
Approbations UL
Perte par insertion DB 1,0
Tension d'isolement 1500,0 V
Série de fabricant 749020010A
Élément de montage BÂTI EXTÉRIEUR
Nombre de fonctions 4
Température-minute fonctionnante -40,0 cel
Opération Température-maximum 85,0 cel
Méthode d'emballage BANDE ET BOBINE
Dimension physique L17.5XB14.20XH6.50 (millimètre)
Inductance primaire µH 350,0
Sous catégorie D'autres transformateurs
Rapport de tours (NP : NS) 1:1 ; 1:1
Taille 6,5 millimètres
Longueur 17,5 millimètres
Largeur 14,2 millimètres
Caractéristique supplémentaire LA DIMENSION DE TAILLE INCLUT DES TERMINAUX ÉGALEMENT



L'autre liste remplaçable



TD11-6006G
TD37-1205ALF
TG42-1205NM5RL
TG42-1205NSRL
TD12-0756F
TD38-1505ALF
TG49-1205NM5RL
TG70-1205NSRL
TD12-0756G
TD70-1205ALF
TG83-1205NM5RL
TG71-1205NSRL
TD12-1506F
TD71-1205ALF
TGSP-S125NM5RL
TG08-1205N1LF
TD12-1506G
TD72-1205ALF
TG36-1505NZRL
TG24-1205N1LF
TD12-2506F
TG02-1205NSRL
TG43-1505NZRL
TG26-1205N1LF
TD12-2506G
TG04-1205NSRL
TG48-1505NZRL
TG27-1205N1LF
TG110-RP01NZRL
TG08-1205NSRL
TG75-1505NZRL
TG38-1205N1LF
TG110-RP03NZRL
TG10-1205NSRL
TG85-1505NZRL
TG42-1205N1LF
TG110-RPE9NZRL
TG15-1205NSRL
TG85-S002NZRL
TG48-1205N1LF
TG110-RP05NYRL
TG23-1505NSRL
TG93-1505NZRL
TG63-1205N1LF
TG110-RP10NYRL
TG37-1205NSRL
TG96-1505NZRL
TG64-1205N1LF
TG110-RPE10NYRL
TG38-1205NSRL
TG97-1505NZRL
TG73-1205N1LF
TG08-1505N5LF
TG23-1505NZRL
TG98-1505NZRL
TG74-1205N1LF
TG23-1505N5LF
TG24-1505NZRL
TGSP-S225NZRL
TG80-1205N1LF
TG24-1505N5LF
TG26-1505NZRL
TGSP-S281NZRL
TG27-1505N5LF
TG26-1505N5LF
TG27-S004NZRL
TG08-1505NZRL
TG38-1505N5LF
