Transformateur 1CT d'Ethernet de gigabit de G2414SG : 1CT SMD 1500Vrms LP5005NL

G2414SG Gigabit Ethernet Transformer 1CT:1CT SMD 1500Vrms LP5005NL
G2414SG Gigabit Ethernet Transformer 1CT:1CT SMD 1500Vrms LP5005NL

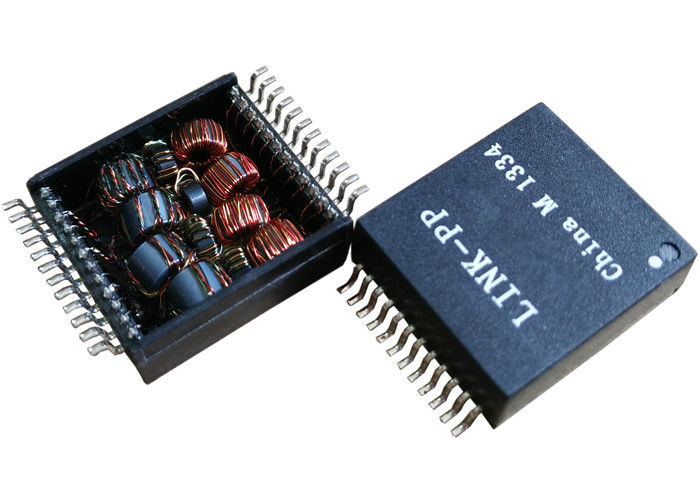

Image Grand :  Transformateur 1CT d'Ethernet de gigabit de G2414SG : 1CT SMD 1500Vrms LP5005NL

Détails sur le produit:
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: G2414SG
Conditions de paiement et expédition:
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Description de produit détaillée
Numéro de pièce: G2414SG Type de transformateur: Interface d'isolement et de données
Rapport de tours - primaire : Secondaire: 1 : 1 émetteur, 1 : 1 récepteur Type de support: Surface Mount
Taille/dimension: 13.97mm L x16.51mm W Taille - posée (maximum): 6,60 millimètres
Point culminant:

Magnetics 10/100Base-T

,

Transformateur d'Ethernet



Transformateur 1CT de G2414SG Gigabit Ethernet : 1CT SMD 1500Vrms LP5005NL


Caractéristiques du produit

1.Design pour long Hual Gigabit Ethernet 100/1000 application duplex de base-Tx.
l'emballage de bâti de surface du profil 2.Low a conçu le processus de ré-écoulement (crête 250°C).
3.Compliant avec des projets de norme d'IEEE 802ab pour 1000Base-T.
4.Supports 4 paires de câble d'UTP de la catégorie 5.
la pièce de 5.For RoHS ajoutent le suffixe G.

numéro de la pièce 6.Design : 】 Du 【G2414SG

7.Mass】 du 【LP5004NL de numéro de la pièce de la production




Caractéristiques électriques (25)



Transformateur 1CT de G2414SG Gigabit Ethernet : 1CT SMD 1500Vrms LP5005NL

1. Tours Ratio50KHz, 0.5V

    Côté de puce : Ligne side=1CT : 1CT+_2%

2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :

    Côté de puce : minute 350uH

3. Insertion Loss1-100MHz : -1.4dB maximum

4. Loss1-30MHz de retour : Minute de -16dB

            40MHz : Minute de -14.4dB

            50MHz : Minute de -13.1dB

            60-80MHz : Minute de -12dB

            100MHz : Minute de -10dB

5. Différentiel au rejet de mode commun :

            30MHz : Minute de -45dB

            60MHz : Minute de -40dB

            100MHz : Minute de -35dB

6. Crosstalk30MHz : Minute de -40dB

             60MHz : Minute de -35dB

             100MHz : Minute de -30dB

7. Salut-pot : 1500Vrms, 0.5mA, 1Sec

    Côté de puce à la ligne côté



Demandes d'utilisateur de terminal

A conçu aux applications de soutien, telles que des modems d'ADSL, LAN-sur-carte mère. Les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL, solutions de centre d'appels, boïtiers uniques contenant les codeurs et les avertisseurs d'ensemble complexe, installation de passages de VOIP, Border Gateway Protocol, commutateur rapide d'Ethernet…





Avantage compétitif



18 ans d'expérience de production,

personnel 2600,

essai de 100%

Délai de livraison flexible



Client principal



Concevez pour le Ti, Intel, Samsung, flet, Jabil, Flextronics, Cypress, Freescale, EKF .......





Application de SME



Assemblée flexible intégrée de carte PCB ; Assemblée Rigide-flexible de carte PCB ; Microélectronique, puce à protubérance ; Microélectronique, puce à bord ; Assemblée optoélectronique ; Rf/Assemblée sans fil ; Par l'Assemblée de trou ; Assemblée de bâti extérieure ; Assemblage du système ; Assemblée de carte électronique



L'autre liste remplaçable



G24104MK G24101MK G24106MK TG42-1205NSRL
TD12-0756F TD38-1505ALF TG49-1205NM5RL TG70-1205NSRL
TD12-0756G TD70-1205ALF TG83-1205NM5RL TG71-1205NSRL
TD12-1506F TD71-1205ALF TGSP-S125NM5RL TG08-1205N1LF
TD12-1506G TD72-1205ALF TG36-1505NZRL TG24-1205N1LF
TD12-2506F TG02-1205NSRL TG43-1505NZRL TG26-1205N1LF
TD12-2506G TG04-1205NSRL TG48-1505NZRL TG27-1205N1LF
TG110-RP01NZRL TG08-1205NSRL TG75-1505NZRL TG38-1205N1LF
TG110-RP03NZRL TG10-1205NSRL TG85-1505NZRL TG42-1205N1LF
TG110-RPE9NZRL TG15-1205NSRL TG85-S002NZRL TG48-1205N1LF
TG110-RP05NYRL TG23-1505NSRL TG93-1505NZRL TG63-1205N1LF
TG110-RP10NYRL TG37-1205NSRL TG96-1505NZRL TG64-1205N1LF
TG110-RPE10NYRL TG38-1205NSRL TG97-1505NZRL TG73-1205N1LF
TG08-1505N5LF TG23-1505NZRL TG98-1505NZRL TG74-1205N1LF
TG23-1505N5LF TG24-1505NZRL TGSP-S225NZRL TG80-1205N1LF
TG24-1505N5LF TG26-1505NZRL TGSP-S281NZRL TG27-1505N5LF
TG26-1505N5LF TG27-S004NZRL TG08-1505NZRL TG38-1505N5LF
