Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: à haute fréquence 24HSS1041A-2
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Spéc.: |
À HAUTE FRÉQUENCE 24HSS1041A-2 |
Type de transformateur: |
Interface d'isolement et de données |
Rapport de tours - primaire : Secondaire: |
1 : 1 émetteur, 1 : 1 récepteur |
Montage du type: |
bâti extérieur |
Taille/dimension: |
13.97mm L x16.51mm W |
Taille - posée (maximum): |
6,60 millimètres |
Échantillons: |
disponible libérez |
PN analogue: |
LP5007NL |
Spéc.: |
À HAUTE FRÉQUENCE 24HSS1041A-2 |
Type de transformateur: |
Interface d'isolement et de données |
Rapport de tours - primaire : Secondaire: |
1 : 1 émetteur, 1 : 1 récepteur |
Montage du type: |
bâti extérieur |
Taille/dimension: |
13.97mm L x16.51mm W |
Taille - posée (maximum): |
6,60 millimètres |
Échantillons: |
disponible libérez |
PN analogue: |
LP5007NL |
Caractéristiques du produit
1.Designed pour l'Ethernet long-courrier de gigabit 1000 BASE-T, applications duplex.
2. appuis 4 paires de câble de la catégorie UTP-5.
3. 1000 BASE – MODULES DE MAGNETICS DE T
interface 3.Cable pour l'isolement et les basses émissions communes de mode.
applications 4.POE avec la capacité du courant 350mA.
5.Compliant avec IEEE 802.3ab for1000 standard BASE-T.
6.Comply avec ROHS et halogène libèrent des conditions.
température ambiante 7.Operating : 0℃ à +70℃ ou même à 40℃ à +85℃
Numéro de la pièce de conception : À HAUTE FRÉQUENCE 24HSS1041A-2
Croix équivalente du numéro de la pièce LP5007NL de production en série dans des équipements de la Chine
Caractéristiques électriques (25)

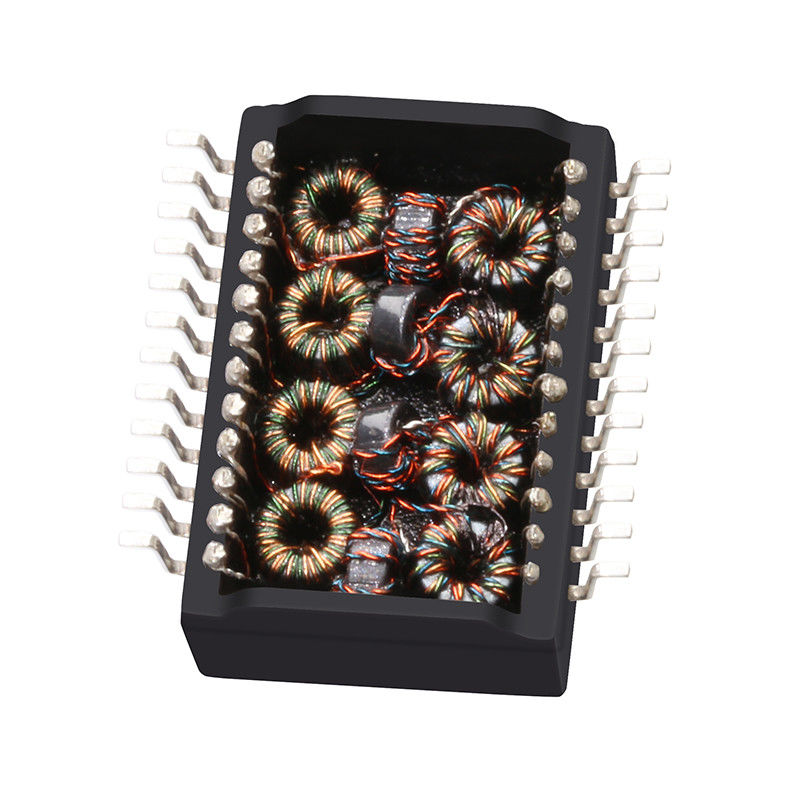

24HSS1041A-2 transformateur 1CT d'à haute fréquence Gigabit Ethernet : 1CT SMD 1500Vrms LP5007NL
1. Tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : 1500Vrms, 0.5mA, 1Sec
Côté de puce à la ligne côté
Demandes d'utilisateur de terminal
A conçu aux applications de soutien, telles que des modems d'ADSL, LAN-sur-carte mère. Les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL, solutions de centre d'appels, boïtiers uniques contenant les codeurs et les avertisseurs d'ensemble complexe, installation de passages de VOIP, Border Gateway Protocol, commutateur rapide d'Ethernet…
Avantage compétitif
18 ans d'expérience de production,
personnel 2600,
essai de 100%
Délai de livraison flexible
Client principal
Concevez pour le Ti, Intel, Samsung, flet, Jabil, Flextronics, Cypress, Freescale, EKF .......
Application de SME
Assemblée flexible intégrée de carte PCB ; Assemblée Rigide-flexible de carte PCB ; Microélectronique, puce à protubérance ; Microélectronique, puce à bord ; Assemblée optoélectronique ; Rf/Assemblée sans fil ; Par l'Assemblée de trou ; Assemblée de bâti extérieure ; Assemblage du système ; Assemblée de carte électronique
