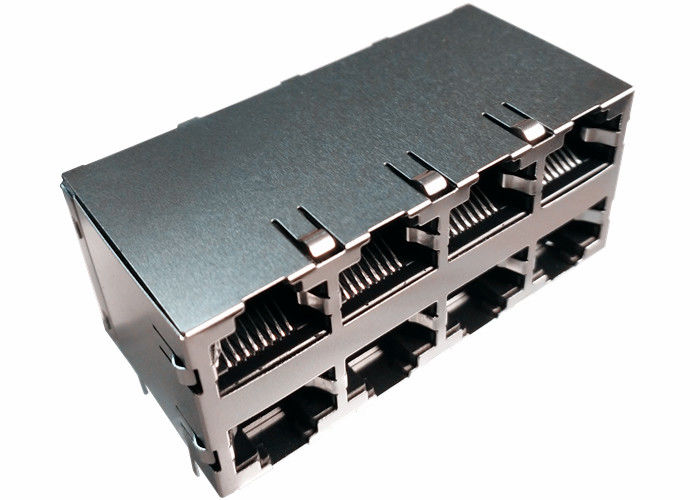

DA4T10304 a empilé l'Ethernet Jack modulaire de gigabit intégré par 2x4 des connecteurs Rj45

DA4T10304 a empilé Rj45 les connecteurs Gigabit Ethernet intégré par 2x4 Jack modulaire

10/100/1000 connecteur de Magnetics intégré par 2x4 de la base-T RJ45

1.Complies avec la condition des normes d'IEEE 802.3ab.
Le connecteur 2.RJ-45 a intégré avec le transformateur/résistance d'impédance/condensateur à haute tension.
3.Size mêmes que connecteur RJ-45 pour ménager de l'espace de panneau de carte PCB.
rayonnement d'IEM 4.Reduced pour améliorer la représentation d'IEM.
5.Design pour 10/100/1000 transmission BASSE au-dessus du câble UTP-5.
6.Compliance avec des conditions de ROHS.
Concevoir le modèle : 】 Du 【DA4T10304

Modèle de production en série : 】 Du 【LPJG47561CNL

VERROU DE MAG.REVERSE,

LED facultative ; IEM-doigt facultatif.

Description
1. Type de produit caractéristiques :

  1) type = connecteur de produit
  2) type de Jack = RJ45
  3) profil = norme
  4) orientation de support de carte PCB = entrée de l'entrée de côté /Top (à angle droit) (verticale)

2. Attachement mécanique :
  1) configuration de Jack = 2x4

3. Caractéristiques électriques :
  1) protégé = oui

4. Caractéristiques relatives d'arrêt :
  1) doigt d'IEM - le fond = sans
  2) méthode = soudure d'arrêt

5. Caractéristiques relatives de corps :
  1) la configuration de port = choisissent/multi
  2) doigts d'IEM au dessus et côtés = avec sans
  3) orientation = norme de verrou - verrouillez vers le bas
  4) longueur de queue de carte PCB

6. Caractéristiques relatives de contact :
  1) préchargé = oui
  2) type d'arrêt de contact = par le bâti de trou/surface

7. Logement des caractéristiques relatives :
  1) style = Jack de connecteur

8. Standards de l'industrie :
  1) conformité de RoHS/ELV = RoHS conforme, ELV conforme
  2) soudure sans plomb de processus = de vague de soudure capable à 240°C,

      Soudure de vague capable à 260°C, soudure de vague capable à 265°C

      Ré-écoulement-soudure facultative ;
  3) l'histoire de conformité de RoHS/ELV = était toujours RoHS conforme

9. Inscription d'identification :
  1) couleur gauche de LED (position #1) = vert - résistance de 250 ohms
  2) bonne couleur de LED (position #2) = vert - résistance de 250 ohms

10. Conditions pour l'utilisation :
  1) s'applique à = carte électronique
  2) conditions environnementales = bureau/lieux
  3) température de fonctionnement (°C) = 0 - 70/-40 - +85

11.Hipot :

     MINUTE 1500Vrms

Caractéristiques électriques @25℃
rapport 1.Turns :
  PRI : SEC = 1CT : 1CT

2.OCL :
  350uH MINUTE @ 100KHz, 100mV, 8mADC
perte 3.Insertion :
  1~100MHz : - 1.0dB MAX
perte 4.Return (MINUTE de DB) :
  1~30MHz : - 18 30~60MHz : - 14
  60~80MHz : - 12
5.Crosstalk (TYPE de DB) :
  1~30MHz : - 40 30~60MHz : - 35
  60~80MHz : - 30
6.Differential au rejet de mode commun :
  1~50MHz : TYPE de -30dB
  50~150MHz : TYPE de -20dB
7.CMRR : 1~100MHz : - MINUTE 30dB
8.Isolation : MINUTE 1500Vrms
température ambiante 9.Operating : -40℃~+85℃.

NOTES

1.Designed à l'application de soutien, telle que SOHO (ADSL
  modems), LAN-sur-carte mère (LOM), hub et commutateurs.
spécifications de 2.Meets IEEE 802,3
matériaux 3.Connector :
  Logement : UL94V-0 thermoplastique
  Contact/bouclier : Alliage de cuivre
  Électrodéposition de bouclier : Nickel
  Dépôt par contact : Or 6 micropouces de minimum. En contact secteur.
la température d'astuce de la soudure 4.Wave : 265℃ maximum, maximum de 5 sec.
