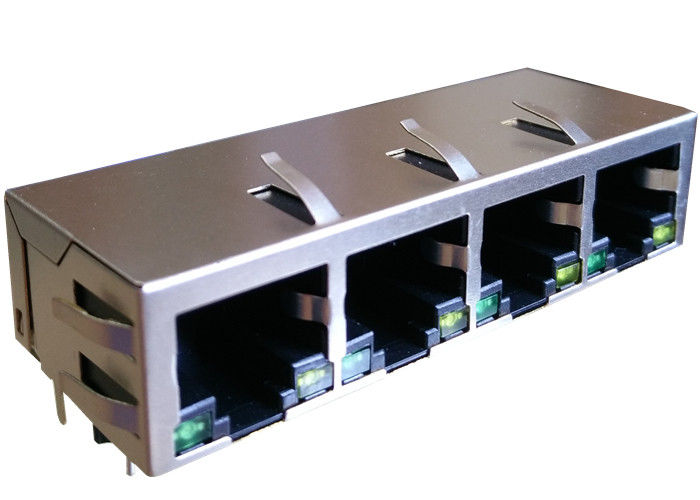

Le port 10/100Base-Tx du Multi-port RJ45 1x4 de RJSE4BAO8T089B jeûnent l'Ethernet Rj45

Le port 10/100Base-Tx du Multi-port RJ45 1x4 de RJSE4BAO8T089B jeûnent l'Ethernet Rj45

Concevoir le modèle : Modèle de production en série de】 du 【RJSE4BAO8T089B : 】 Du 【LPJ46203DNL

1x10/100Base-Tx jeûnent l'Ethernet Rj45

◎ RoHS conforme
Le magnetics entièrement protégé de ◎ protègent des données contre le bruit numérique intérieurement produit
Le ◎ réduit la longueur totale du circuit pour la représentation commune améliorée de mode
Le ◎ met en application le plein plan commun d'arrêt de mode avec des paires torsadées utilisées et inutilisées
Le ◎ rencontre la ligne de base IEEE802.3 errent des spécifications de compensation
Le ◎ intègre le condensateur à haute tension à l'au sol de châssis
Le ◎ soutient tous les émetteurs-récepteurs importants avec la ration assortie de tours et l'intégration complète de
arrêt spécifique
Conception de ◎ pour la transmission 100base-tx au-dessus du câble UTP-5
◎ actionnant la température. gamme : -40℃ à +85℃
La température de stockage de ◎. gamme : -55℃ à +125℃
Inductance primaire du ◎ LCO : 350µH mn à 100KHz/100mV avec la polarisation de C.C 8mA
◎ avec la lampe de LED

VERROU DE MAG.REVERSE,

LED facultative ; IEM-doigt facultatif.

Description

Le port 10/100Base-Tx du Multi-port RJ45 1x4 de RJSE4BAO8T089B jeûnent l'Ethernet Rj45

1. Type de produit caractéristiques :

  1) type = connecteur de produit
  2) type de Jack = RJ45
  3) profil = norme
  4) orientation de support de carte PCB = entrée de l'entrée de côté /Top (à angle droit) (verticale)

2. Attachement mécanique :
  1) configuration de Jack = 1 x 1

3. Caractéristiques électriques :
  1) protégé = oui

4. Caractéristiques relatives d'arrêt :
  1) doigt d'IEM - le fond = sans
  2) méthode = soudure d'arrêt

5. Caractéristiques relatives de corps :
  1) la configuration de port = choisissent/multi
  2) doigts d'IEM au dessus et côtés = avec sans
  3) orientation = norme de verrou - verrouillez vers le bas
  4) longueur de queue de carte PCB

6. Caractéristiques relatives de contact :
  1) préchargé = oui
  2) type d'arrêt de contact = par le bâti de trou/surface

7. Logement des caractéristiques relatives :
  1) style = Jack de connecteur

8. Standards de l'industrie :
  1) conformité de RoHS/ELV = RoHS conforme, ELV conforme
  2) soudure sans plomb de processus = de vague de soudure capable à 240°C,

      Soudure de vague capable à 260°C, soudure de vague capable à 265°C

      Ré-écoulement-soudure facultative ;
  3) l'histoire de conformité de RoHS/ELV = était toujours RoHS conforme

9. Inscription d'identification :
  1) couleur gauche de LED (position #1) = vert - résistance de 250 ohms
  2) bonne couleur de LED (position #2) = vert - résistance de 250 ohms

10. Conditions pour l'utilisation :
  1) s'applique à = carte électronique
  2) conditions environnementales = bureau/lieux
  3) température de fonctionnement (°C) = 0 - 70/-40 - +85

11.Hipot :

     MINUTE 1500Vrms

Demandes d'utilisateur de terminal

A conçu aux applications de soutien, telles que des modems d'ADSL, LAN-sur-carte mère. Les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL, solutions de centre d'appels, boïtiers uniques contenant les codeurs et les avertisseurs d'ensemble complexe, installation de passages de VOIP, Border Gateway Protocol, commutateur rapide d'Ethernet…

Avantage compétitif

RJSE4BAO8T089B

18 ans d'expérience de production,

personnel 2600,

essai de 100%

Délai de livraison flexible

Client principal

Concevez pour le Ti, Intel, Samsung, flet, Jabil, Flextronics, Cypress, Freescale, EKF .......

Application de SME

Assemblée flexible intégrée de carte PCB ; Assemblée Rigide-flexible de carte PCB ; Microélectronique, puce à protubérance ; Microélectronique, puce à bord ; Assemblée optoélectronique ; Rf/Assemblée sans fil ; Par l'Assemblée de trou ; Assemblée de bâti extérieure ; Assemblage du système ; Assemblée de carte électronique

L'autre liste remplaçable
