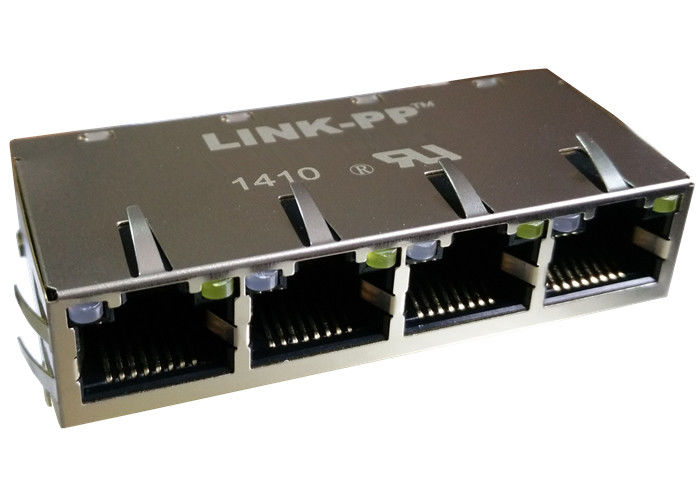

Multi-port RJ45 HFJ14-2441E/connecteurs de HFJ14-2431E10/100BASE-TX RJ-45

Multi-port RJ45 HFJ14-2441E/connecteurs de HFJ14-2431E10/100BASE-TX RJ-45

Connecteurs simples du port 10/100BASE-TX RJ-45 de FastJack™

♦ conçu pour l'application de network interface card.
Le ♦ a conçu pour répondre à l'exigence d'IEEE802.3u.
♦ disponible dans tous les rapports de tour employés par LAN ICmanufactures.
Robinets de centre primaire de ♦ disponibles pour EMIreduction supplémentaire.
Le composant magnétique le plus simple de ♦ pour placer l'androute sur la carte PCB.
♦ Conserves réduisant au minimum l'espace de carte PCB.

VERROU DE MAG.REVERSE,

LED facultative ; IEM-doigt facultatif.

Description

Multi-port RJ45 HFJ14-2441E/connecteurs de HFJ14-2431E10/100BASE-TX RJ-45

1. Type de produit caractéristiques :

  1) type = connecteur de produit
  2) type de Jack = RJ45
  3) profil = norme
  4) orientation de support de carte PCB = entrée de l'entrée de côté /Top (à angle droit) (verticale)

2. Attachement mécanique :
  1) configuration de Jack = 1 x 1

3. Caractéristiques électriques :
  1) protégé = oui

4. Caractéristiques relatives d'arrêt :
  1) doigt d'IEM - le fond = sans
  2) méthode = soudure d'arrêt

5. Caractéristiques relatives de corps :
  1) la configuration de port = choisissent/multi
  2) doigts d'IEM au dessus et côtés = avec sans
  3) orientation = norme de verrou - verrouillez vers le bas
  4) longueur de queue de carte PCB

6. Caractéristiques relatives de contact :
  1) préchargé = oui
  2) type d'arrêt de contact = par le bâti de trou/surface

7. Logement des caractéristiques relatives :
  1) style = Jack de connecteur

8. Standards de l'industrie :
  1) conformité de RoHS/ELV = RoHS conforme, ELV conforme
  2) soudure sans plomb de processus = de vague de soudure capable à 240°C,

      Soudure de vague capable à 260°C, soudure de vague capable à 265°C

      Ré-écoulement-soudure facultative ;
  3) l'histoire de conformité de RoHS/ELV = était toujours RoHS conforme

9. Inscription d'identification :
  1) couleur gauche de LED (position #1) = vert - résistance de 250 ohms
  2) bonne couleur de LED (position #2) = vert - résistance de 250 ohms

10. Conditions pour l'utilisation :
  1) s'applique à = carte électronique
  2) conditions environnementales = bureau/lieux
  3) température de fonctionnement (°C) = 0 - 70/-40 - +85

11.Hipot :

     MINUTE 1500Vrms

Demandes d'utilisateur de terminal

A conçu aux applications de soutien, telles que des modems d'ADSL, LAN-sur-carte mère. Les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL, solutions de centre d'appels, boïtiers uniques contenant les codeurs et les avertisseurs d'ensemble complexe, installation de passages de VOIP, Border Gateway Protocol, commutateur rapide d'Ethernet…

Avantage compétitif

HFJ14-2441E/HFJ14-2431E

18 ans d'expérience de production,

personnel 2600,

essai de 100%

Délai de livraison flexible

Client principal

Concevez pour le Ti, Intel, Samsung, flet, Jabil, Flextronics, Cypress, Freescale, EKF .......

Application de SME

Assemblée flexible intégrée de carte PCB ; Assemblée Rigide-flexible de carte PCB ; Microélectronique, puce à protubérance ; Microélectronique, puce à bord ; Assemblée optoélectronique ; Rf/Assemblée sans fil ; Par l'Assemblée de trou ; Assemblée de bâti extérieure ; Assemblage du système ; Assemblée de carte électronique

L'autre liste remplaçable
