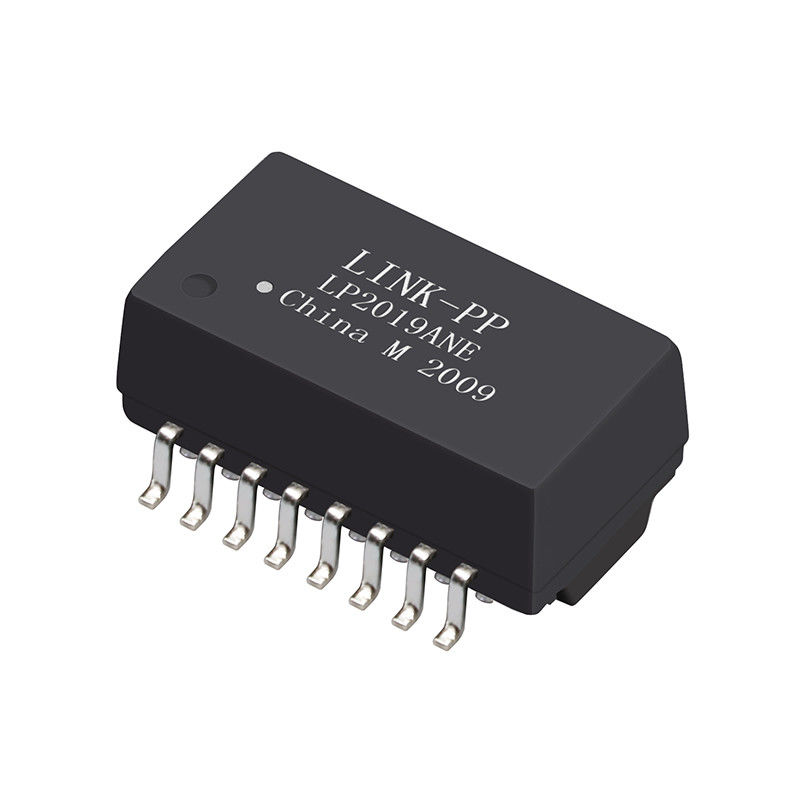

modules de transformateur du transformateur 10/100Base-T de 000-7333-30R-LF1 POE

1. Conception pour la puissance 10/100Base-T au-dessus des applications d'Ethernet.
2. processus de ré-écoulement conçu par emballage extérieur de bâti de profil bas (crête 250°C).
3. conforme avec des projets de norme d'IEEE 802ab pour 1000Base-T.
4. appuis 4 paires de câble d'UTP de la catégorie 5.
5. Pour la pièce de RoHS ajoutez le suffixe G.

6. Numéro de la pièce de conception : 】 Du 【000-7333-30R-LF1

7. 】 du 【LP2019ANL de numéro de la pièce de production en série

Caractéristiques électriques (25)

Modules de transformateur du transformateur 10/100Base-T de 000-7333-30R-LF1 POE

1. Tours Ratio50KHz, 0.5V

Côté de puce : Ligne side=1CT : 1CT+_2%

2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :

Côté de puce : minute 350uH

3. Insertion Loss1-100MHz : -1.4dB maximum

4. Retour Loss1-30MHz : Minute de -16dB

40MHz : Minute de -14.4dB

50MHz : Minute de -13.1dB

60-80MHz : Minute de -12dB

100MHz : Minute de -10dB

5. Différentiel au rejet de mode commun :

30MHz : Minute de -45dB

60MHz : Minute de -40dB

100MHz : Minute de -35dB

6. Crosstalk30MHz : Minute de -40dB

60MHz : Minute de -35dB

100MHz : Minute de -30dB

7. Salut-pot : 1500Vrms, 0.5mA, 1Sec

Côté de puce à la ligne côté

Demandes d'utilisateur de terminal

A conçu aux applications de soutien, telles que des modems d'ADSL, LAN-sur-carte mère. Les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL, solutions de centre d'appels, boïtiers uniques contenant les codeurs et les avertisseurs d'ensemble complexe, passages de VOIP ont installé, Border Gateway Protocol, commutateur rapide d'Ethernet…

Avantage compétitif

18 ans d'expérience de production,

personnel 2600,

essai de 100%

Délai de livraison flexible

Client principal

Conception pour le Ti, Intel, Samsung, flet, Jabil, Flextronics, Cypress, Freescale, EKF .......

Application de SME

Assemblée flexible intégrée de carte PCB ; Assemblée Rigide-flexible de carte PCB ; Microélectronique, Flip Chip ; Microélectronique, Chip On Board ; Assemblée optoélectronique ; Rf/Assemblée sans fil ; Par l'Assemblée de trou ; Assemblée de bâti extérieure ; Assemblage du système ; Assemblée de carte électronique
