| Article aucun: | H2260FNL/XF35066B | Catégorie: | Magnetics de PoE, module de 10/100BASE-TX VoIP |
|---|---|---|---|
| Rapport de tours: | 1CT : 1CT | Montage: | Surface Mount |
| Taille/dimension: | 12.7mm x 9.3mm | Taille - posée (maximum): | 6.20mm |
| Disponibili d'Archivi: | PDF/3D/ISG/Stp/Step/Datasheet | ||
| Point culminant: | magnetics de poe,Transformateur d'Ethernet |
||
| H2260FNL/XF35066B | Transformateur d'Ethernet de 1:1 | Filtre rapide de LAN | 10/100 base-T SMD |
Description principale :

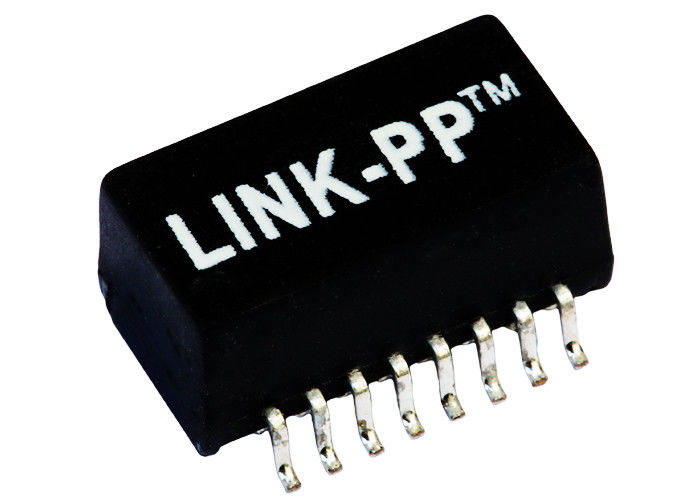

Puissance de H2260FNL au-dessus des modules de Magnetics de l'Ethernet XF35066B 10/100BASE-TX VoIP
Transformateur simple XF35066B du port 10/100Base-t
Modules H2260FNL de 10/100 de base-T transformateur de POE
Transformateur simple XF35066B de port de POE d'Ethernet rapide
La température de ré-écoulement de crête de RoHS évaluant 245°C
Représentation conforme d'IEEE 802.3af/ANSI X3.263
☛ IEEE802.3af conforme
☛ UL/EN60950 identifié
essai électrique du ☛ 100%
Salut-pot du ☛ 1500Vrms
Construction de cadre ouvert brevetée par ☛
Concepteur et fabricant de ☛ pendant 18 années.
travaux du ☛ 2500, 4 usines
De ☛ analyseur de réseau de flet de passage certainement
Actions de ☛ ou 4 semaines.
Conception flexible de ☛ selon les informations requises des clients sans tous honoraires exral.
| Nombre de ports | Applications | Rapport de tours | Puissance au-dessus d'Ethernet |
| Port simple | 10/100Base-T | 1:1 | Signal POE Xfrmr |
| Empaquetage | Direction d'étiquette | Type de support | Finition de contact |
| Bobine, carton | -- | SMT/SMD | -- |
| Numéro de bornes | Armature | Tension d'isolement | Couleur de LED |
| 16 bornes | -- | Vrms 1500 | --- |
NOTES :
1.Designed à l'application de soutien,
comme SOHO (modems d'ADSL), LAN-sur-carte mère (LOM), hub et commutateurs.
divers rapports des tours 2.With.
soudure de crête de 3.RoHS « NLE » évaluant 245℃.
Caractéristiques électriques @25℃
rapport 1.Turns :
TX=1CT : 1CT RX=1CT : 1CT
2.OCL : MINUTE 350uH
@100KHz, 100mV, 8mADC de biais
perte 3.Insertion :
0.1-100MHz : - 1.0dB MAX
perte 4.Return (TYPE de DB) :
30MHz : - 18 60MHz : - 14
80MHz : - 12
5.Crosstalk (TYPE de DB) :
30MHz : - 35 60MHz : - 35
100MHz : - 35
6.DCMR (TYPE de DB) :
30MHz : - 40 50MHz : - 40
100MHz : - 40
tension 7.Isolation : MINUTE 1500Vrms
la température 8.Operating : 0℃~70℃.
