Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: 2R2116-B082-7F/TS8121A
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Article aucun: |
2R2116-B082-7F/TS8121A |
Catégorie: |
Magnetics de PoE, module de 10/100BASE-TX VoIP |
Rapport de tours: |
1CT : 1CT |
Montage: |
Surface Mount |
Taille/dimension: |
12.7mm x 9.3mm |
Taille - posée (maximum): |
6.20mm |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Article aucun: |
2R2116-B082-7F/TS8121A |
Catégorie: |
Magnetics de PoE, module de 10/100BASE-TX VoIP |
Rapport de tours: |
1CT : 1CT |
Montage: |
Surface Mount |
Taille/dimension: |
12.7mm x 9.3mm |
Taille - posée (maximum): |
6.20mm |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

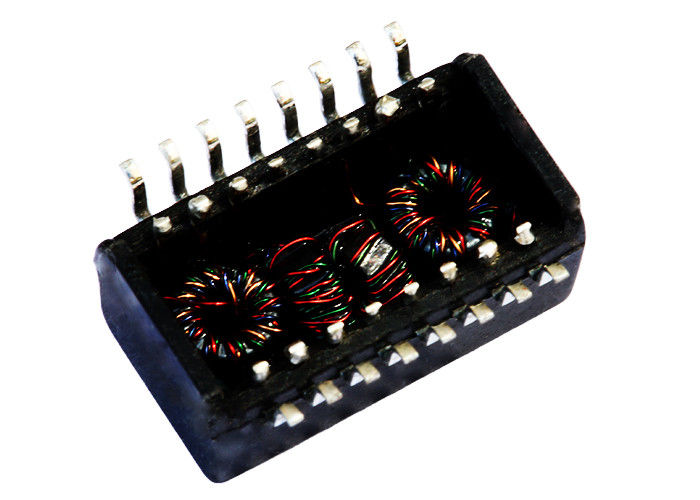

| 2R2116-B082-7F / TS8121A | Transformateur de LAN de 1:1 | Filtre rapide de LAN | 10/100 base-T SMT |
Description principale :
Puissance de TS8121A au-dessus des modules de Magnetics de l'Ethernet 2R2116-B082-7F 10/100BASE-TX VoIP
Transformateur simple 2R2116-B082-7F du port 10/100Base-t
Modules 2R2116-B082-7F de 10/100 de base-T transformateur de POE
Transformateur simple TS8121A de port de POE d'Ethernet rapide
La température de ré-écoulement de crête de RoHS évaluant 245°C
Représentation conforme d'IEEE 802.3af/ANSI X3.263
Avantage compétitif
☛ IEEE802.3af conforme
☛ UL/EN60950 identifié
essai électrique du ☛ 100%
Salut-pot du ☛ 1500Vrms
Construction de cadre ouvert brevetée par ☛
Concepteur et fabricant de ☛ pendant 18 années.
travaux du ☛ 2500, 4 usines
De ☛ analyseur de réseau de flet de passage certainement
Actions de ☛ ou 4 semaines.
Conception flexible de ☛ selon les informations requises des clients sans tous honoraires exral.
| Nombre de ports | Applications | Rapport de tours | Puissance au-dessus d'Ethernet |
| Port simple | 10/100Base-T | 1:1 | Signal POE Xfrmr |
| Empaquetage | Direction d'étiquette | Type de support | Finition de contact |
| Bobine, carton | -- | SMT/SMD | -- |
| Numéro de bornes | Armature | Tension d'isolement | Couleur de LED |
| 16 bornes | -- | Vrms 1500 | --- |
NOTES :
1.Designed à l'application de soutien,
comme SOHO (modems d'ADSL), LAN-sur-carte mère (LOM), hub et commutateurs.
divers rapports des tours 2.With.
soudure de crête de 3.RoHS « NLE » évaluant 245℃.
Caractéristiques électriques @25℃
rapport 1.Turns :
TX=1CT : 1CT RX=1CT : 1CT
2.OCL : MINUTE 350uH
@100KHz, 100mV, 8mADC de biais
perte 3.Insertion :
0.1-100MHz : - 1.0dB MAX
perte 4.Return (TYPE de DB) :
30MHz : - 18 60MHz : - 14
80MHz : - 12
5.Crosstalk (TYPE de DB) :
30MHz : - 35 60MHz : - 35
100MHz : - 35
6.DCMR (TYPE de DB) :
30MHz : - 40 50MHz : - 40
100MHz : - 40
tension 7.Isolation : MINUTE 1500Vrms
la température 8.Operating : 0℃~70℃.
| PORT du transformateur 10/100 BASE-T 1 de LAN de TS8121A, type 2R2116-B082-7F de SMT de 16 BORNES | ||
|---|---|---|
| TS8121A | DA4T103A3 | 2R2116-B082-7F |
| KLU1T041C-43 LF/LU1T041C-43 LF | H2009NL | LU4T041A LF |
| TS8121A/LU1T516-34 LF | 2R2116-B082-7F | KLU1S041F-43 LF |
| H2260FNL | TG111-E032NYRL | KLU1S041X-43 |
| KLU1T041-43 LF/LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
| H2260FNL | XF35066B | S558-5999-T3-F |
| TG111-E032NYRL | DA4T10303 | XF35066B |
| KLU1T516-43 LF/LU1T516-43 LF | 2R2116-B082-7F | KLA1S109M-43 LF |
| HX2009NL/TS8121A | S558-5999-T3-F | H2009NL |
| H2260FNL | DA4T103N3 | TG111-E032NYRL |
| S558-5999-T3-F | H2009NL | S558-5999-T3-F |
| KLU1S041C-43 LF/LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 LF |
| HX2009NL/LU1S041CM-43 LF | 2R2116-B082-7F | KLA1T109 LF |
| S558-5999-T3-F/TS8121A | S558-5999-T3-F | TG111-E032NYRL |
