Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: TG1G-S035NYRL/TG1G-E035NYRL
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
NO1 d'article: |
TG1G-S032NYRL |
Catégorie: |
Transformateur d'isolement de gigabit |
Rapport de tours: |
1CT : 1CT |
Montage: |
Surface Mount |
Taille/dimension: |
13.72mm L X 15.24mm W |
Taille - posée (maximum): |
6.35mm |
PN.2: |
TG1G-E035NYRL |
LINK-PP PN: |
LPXXXXNL |
NO1 d'article: |
TG1G-S032NYRL |
Catégorie: |
Transformateur d'isolement de gigabit |
Rapport de tours: |
1CT : 1CT |
Montage: |
Surface Mount |
Taille/dimension: |
13.72mm L X 15.24mm W |
Taille - posée (maximum): |
6.35mm |
PN.2: |
TG1G-E035NYRL |
LINK-PP PN: |
LPXXXXNL |
| TG1G-S035NYRL/TG1G-E035NYRL | Transformateur de halo | LAN de gigabit | Transformateur de SMD |
Transformateur discret de Gigabit Ethernet
Transformateur à double accès de 10/100BASE-TX POE/POE+
IEEE802.3ab conforme, Salut-pot 1500Vrms
Construction brevetée de cadre ouvert

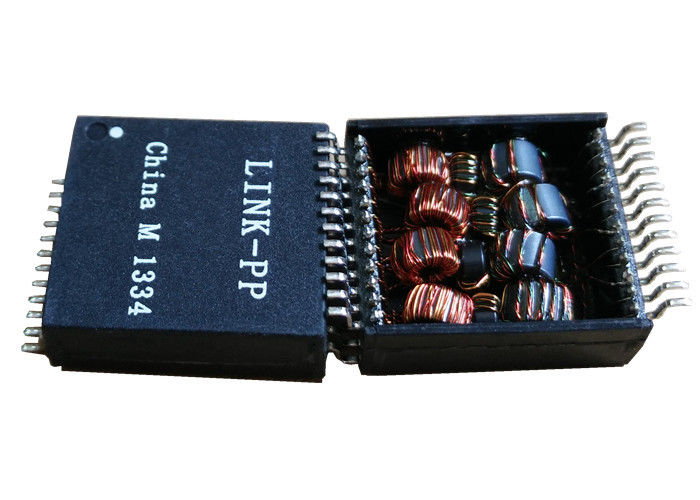

Transformateur du halo TG1G-S035NYRL Gigabit Ethernet
Croix de transformateur de halo de TG1G-E035NYRL
Avantage compétitif
Concepteur/fabricant de ☛ pendant 18 années.
travaux du ☛ 2500, 4 usines
De ☛ analyseur de réseau de flet de passage certainement
Actions de ☛ ou 4 semaines.
Conception flexible de ☛ selon les informations requises des clients sans tous honoraires exral.
| Nombre de ports | Applications | Rapport de tours | Puissance au-dessus d'Ethernet |
| Les GEs simples conjuguent Fe | Ethernet 1G | 1:1 | IEEE 802,3 |
| Empaquetage | Direction d'étiquette | Type de support | Finition de contact |
| Bobine, carton | -- | SMT/SMD | -- |
| Numéro de bornes | Armature | Tension d'isolement | Couleur de LED |
| 24 bornes | -- | Vrms 1500 | --- |
Caractéristiques électriques @25℃
rapport 1.Turns : 1CT∶1
perte 2.Insertion :
1-100MHz : - 1.0dB MAX
perte 3.Return (MINUTE de DB) :
1-30MHz : - 18 40MHz : - 18
50MHz : - 16 60-80MHz : - 12
100MHz : - 10
4.Crosstalk (MINUTE de DB) :
30MHz : - 45 60MHz : - 40
100MHz : - 33
5.DCMR (MINUTE de DB) :
30MHz : - 43 60MHz : - 37
100MHz : - 33
6.Hipot : MINUTE 1500Vrms
la température 7.Operating : -40℃~+85℃.
NOTES :
modules du transformateur 1.Gigabit avec la puissance au-dessus de l'option d'Ethernet
speciffcation de 2.Meets IEEE 802,3/af
la pièce de 3.For RoHS ajoutent le suffixe NL
soudure maximale de 4.RoHS " NL » évaluant 260℃%%P5℃.
5,100% essai électrique
| Transformateur TG1G-E035NYRL d'impulsion d'Ethernet de TG1G-S035NYRL pour l'isolement de GE/Fe | |||
|---|---|---|---|
| TG1G-S035NYRL | TG05-2004NARL | FD02-104G1RL | TG1G-E001NYRL |
| TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TG1G-S032NYRL |
| TG1G-S012NZRL | TG1G-S012NZRL | TG1G-S031NYRL | TG1G-E035NYRL |
| TG88-S020NXRL | TG1G-S035NYRL | TG1G-E035NYRL | TG1G-S012NZRL |
| TG89-S020NXRL | TG1G-E035NYRL | TG1G-S012NZRL | LP5008ANL |
| TG1G-S012NZRL | TG1G-S035NYRL | TG1G-E001NYRL | TG1G-S012NZRL |
| TG1G-S035NYRL | TG1G-S012NZRL | TG1G-S032NYRL | TG1G-S012NZRL |
| TG1G-S032NYRL | TG1G-S035NYRL | TG110-S053P2RL | LG01-0506NLF |
| TG1G-S035NYRL | TG1G-S035NYRL | TG1G-S032NYRL | TG1G-S012NZRL |
| TG1G-S032NYRL | TG1G-S032NYRL | TG1G-E035NYRL | TG1G-E035NYRL |
| TG1G-E001NZRL | TG1G-E035NYRL | TG110-S055J2RL | TG1G-E035NYRL |
| TG1G-S031NYRL | TG1G-E010NZRL | TG1G-E001NZRL | TG42-1406P1RL |
| TG1G-S012NZRL | TG1G-S035NYRL | TG1G-S035NYRL | TG1G-S012NZRL |
| TG1G-S032NYRL | TG1G-S010NZRL | TG1G-S012NZRL | TG62-1006P1RL |
| TG1G-S012NZRL | TG1G-S035NYRL | TG1G-E010NZRL | TG1G-E035NYRL |
Transformateur TG1G-E035NYRL d'impulsion d'Ethernet de TG1G-S035NYRL pour l'isolement de GE/Fe
