VP8019 voix de Base-TX d'à haute fréquence 10/100 du transformateur VP8019M d'à haute fréquence POE au-dessus de Magnetics d'IP

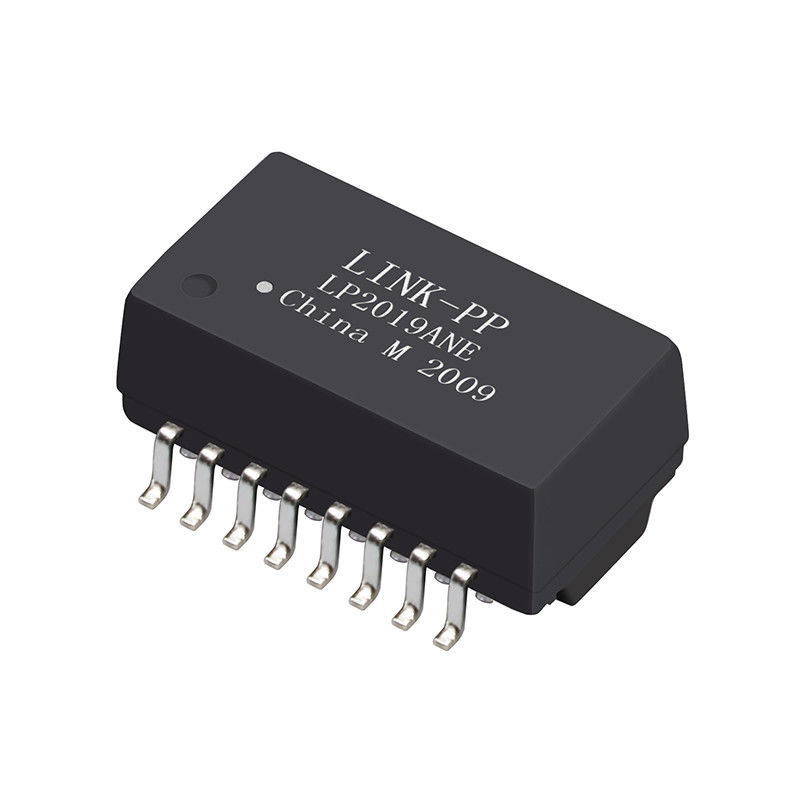

VP8019 HF POE Transformer VP8019M HF 10/100 Base-TX Voice Over IP Magnetics
VP8019 HF POE Transformer VP8019M HF 10/100 Base-TX Voice Over IP Magnetics
video play

Image Grand :  VP8019 voix de Base-TX d'à haute fréquence 10/100 du transformateur VP8019M d'à haute fréquence POE au-dessus de Magnetics d'IP

Détails sur le produit:
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: À HAUTE FRÉQUENCE VP8019/À HAUTE FRÉQUENCE DE VP8019M
Conditions de paiement et expédition:
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Description de produit détaillée
Numéro de la pièce: À HAUTE FRÉQUENCE VP8019/À HAUTE FRÉQUENCE DE VP8019M Type de transformateur: FE POE
Tourne le rapport: 1 : 1 émetteur, 1 : 1 récepteur Montage du type: bâti extérieur
Taille/dimension: 12.70mm L x9.30mm W Taille - posée (maximum): 6,2 millimètres
Archivi Disponibili: PDF/3D/ISG/Stp/Step/Datasheet
Surligner:

puissance au-dessus de transformateur d'Ethernet

,

magnetics de poe

VP8019 voix de base-TX d'à haute fréquence 10/100 du transformateur VP8019M d'à haute fréquence POE au-dessus de Magnetics d'IP

À HAUTE FRÉQUENCE VP8019À HAUTE FRÉQUENCE DE VP8019MMagnetics de POE10/100 transformateur de POE



Représentation conforme d'IEEE 802.3af/ANSI X3.263.
capacité 350mA actuelle.
A conçu à pour les applications de téléphone ou de commutateur d'IP.
Empreinte de pas compacte.
Conformez-vous aux conditions libres de RoHS et d'halogène.
Gamme de température de fonctionnement : -40°C à +85℃.
Température ambiante de température de stockage : -40℃ à +85℃.


Spécifications électriques @25℃


rapport 1.Turns :
TX=1CT : 1CT      RX=1CT : 1CT
2. Perte par insertion :
 0.1-100MHz : - 1.0dB MAX
    3. Perte de retour :
0.1-30MHz : - MINUTE 18dB
 30-60MHz : MINUTE de -13dB
 60-80MHz : - MINUTE 12dB
    4.Crosstalk :
0.1-100MHz : - MINUTE 35dB
5. DCMR :
 30MHz : - MINUTE 42dB
 60MHz : - MINUTE 36dB
  100MHz : - MINUTE 33dB
6.CMRR :
 1-100MHz : TYPE de -40dB
7. L : 1-3,6-8 :
 350uH MINUTE 100KHz 0.1V 8mADC
 8.DCR : 1-3,6-8 : 0,9 OHMS MAX
9. LE LK :
 1-3 (lien : 16+14) : 0.5uH MAX 100KHz 0.1V
6-8 (lien : 11+9) : 0.5uH MAX 100KHz 0.1V
10. Cw/w :
(1-3), (16-14) : 28pF MAX 100KHz 0.1V
(6-8), (11-9) : 28pF MAX 100KHz 0.1V
  11. Tension d'isolement : 1500Vrms
12. Température de fonctionnement : -40℃~+85℃.



NOTES :
1. A conçu à l'application de soutien, telle que SOHO (ADSLmodems), LAN-sur-carte mère (LOM), hub et commutateurs.
2. Puissance au-dessus de Magnetics de l'Ethernet (PoE)
3. Capacité actuelle d'applications de PoE : 350mA- 600mA.
4. Avec de divers rapports de tours.
5. Soudure maximale de RoHS « NL » évaluant 255±5℃.



VP8019 voix de Base-TX d'à haute fréquence 10/100 du transformateur VP8019M d'à haute fréquence POE au-dessus de Magnetics d'IP 0


Nombre de portsApplicationsRapport de toursPuissance au-dessus d'Ethernet
110/100 FE1:1POE IEEE802.3af



EmballageTab DirectionMontage du typeFinition de contact
Bobine, carton--SMT--



Numéro de bornesArmatureTension d'isolementCouleur de LED
16--1500V---



VP8019 voix de base-TX d'à haute fréquence 10/100 du transformateur VP8019M d'à haute fréquence POE au-dessus de Magnetics d'IP
1-1840257-342410-6170À HAUTE FRÉQUENCE VP8019S558-5999-AB-F
1-1840257-4À HAUTE FRÉQUENCE DE VP8019MTG01-0456NSRLS558-5999-M8-F
À HAUTE FRÉQUENCE VP801942410-8312TG04-0406NSRLS558-5999-P3-F
1-1840257-642410-8506TG04-TDK1N1RLS558-5999-Z5-F
1-1840257-7À HAUTE FRÉQUENCE DE VP8019MTG05-2004NCRLÀ HAUTE FRÉQUENCE VP8019
1-1840257-842878-8506TG10G-RP02NJLFSI-50152-F
1-1840257-9À HAUTE FRÉQUENCE DE VP8019MTG110-6506NXRLSI-52007-F
2-1840257-143223-6110TG110-RPE17NV6RLSI-53012
2-1840257-243223-6122TG110-S053P2RLSI-53014
2-1840257-343223-6128TG110-S101N6RLSI-53015
2-1840257-4À HAUTE FRÉQUENCE DE VP8019MTG111-E112NYRLSI-53019
À HAUTE FRÉQUENCE VP801943223-8040TG111-HPE3NZRLÀ HAUTE FRÉQUENCE VP8019
2-1840257-643223-8140TG1G-E012NZRLSI-55004-F
VP8019 voix de base-TX d'à haute fréquence 10/100 du transformateur VP8019M d'à haute fréquence POE au-dessus de Magnetics d'IP
