TRANSFORMATEURS LP2024NL d'ISOLEMENT de Base-T de l'impulsion X2024NLT 10

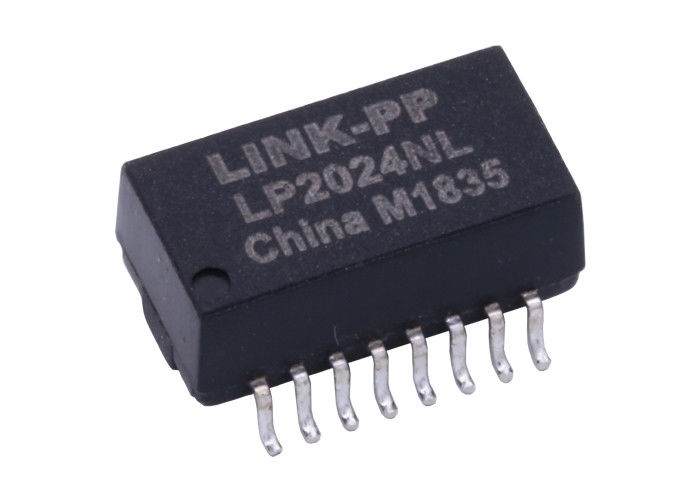

Pulse X2024NLT 10 Base-T Isolation Transformers LP2024NL
Pulse X2024NLT 10 Base-T Isolation Transformers LP2024NL Pulse X2024NLT 10 Base-T Isolation Transformers LP2024NL Pulse X2024NLT 10 Base-T Isolation Transformers LP2024NL Pulse X2024NLT 10 Base-T Isolation Transformers LP2024NL

Image Grand :  TRANSFORMATEURS LP2024NL d'ISOLEMENT de Base-T de l'impulsion X2024NLT 10

Détails sur le produit:
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: X2024NLT
Conditions de paiement et expédition:
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Description de produit détaillée
PN.1: X2024NLT Application: Transformateur de Fe
Tournez le rapport: 1:2.5 Goupilles: 16
HiPot: 1500v production de masse: LP2024NL
température: -40℃ à +85℃
Surligner:

Magnetics 10/100Base-T

,

Transformateur d'Ethernet

Transformateurs LP2024NL d'isolement de base-T de l'impulsion X2024NLT 10

Impulsion X2024NLT Impulsion X2024NL  10/100 transformateur Rapport de tour de 1:2.5 Croix LP2024NL



10 base - modules simples de transformateur d'isolement de port de T, SMD, Rohs
Numéro de la pièce de LINK-PP LP2024NL
Numéro de la pièce de fusible d'impulsion X2024NLT
Vitesse 10 BASE-T
Nombre de ports SIMPLE
Application - LAN ETHERNET (non PoE)
Paquet SMD
La température -40℃ À +85℃
AutomDX OUI
Commentaire MÊMES QUE LA VERSION DU NL
Configuration RX T, C, S
Configuration TX T, C, S
Construction CADRE OUVERT
Noyaux par port 4
Nombre de ports SIMPLE
Taille de paquet (pouces) 0,234
Taille de paquet (millimètre) 5,95
Longueur de paquet (pouces) 0,50
Longueur de paquet (millimètre) 12,70
Largeur de paquet (pouces) 0,281
Largeur de paquet (millimètre) 7,15
Rapport RX de tours 1CT : 1CT
Rapport TX de tours 1CT : 1CT



Caractéristiques électriques @ 25°C

rapport 1.Turns :
  Transmit=1CT : 2.5CT ±5%P Receivce=1CT : inductance LCO de vague de 1CT ±5%P2.Sine :
  minute 20mVrms, 100KHz de @350uH
3.Leakage inductance LL :
  @0.8uH 20mVrms maximum, 100KHz
4.Interwinding capacité Cww :
  @30pF 20mVrms maximum, 100KHz
5.D.C.R : @0.6Ω maximum
goupilles 6.Primary : @6-8,1-3
7.Isolation Hipot : @2000Vrms
la température 8.Operating : -40℃~+85℃.



NOTES :
      cartes, maus, hub, et motherboard.applications de l'adaptateur 1.For
      2.Designed pour rencontrer ou dépasser IEEE802.3, caractéristiques 10BaseT
      3.Available avec les obstructions communes de mode pour la suppression d'IEM
      Paquet de 4.SMT, de THT, d'IMMERSION etc.
      soudure de crête de 5.RoHS " NL » évaluant 260℃.
      6.OCL, Cww et LL sont mesurés à 20 mVrms, 100KHz




TRANSFORMATEURS LP2024NL d'ISOLEMENT de Base-T de l'impulsion X2024NLT 10 0



TRANSFORMATEURS LP2024NL d'ISOLEMENT de base-T de l'impulsion X2024NLT 10
TG57-S020NXRL H2023NL FD02-104R1RL TG110-RP55N5RL
TG58-S020NXRL H2019 FD12-104R1RL H2019
E2023NL TG04-TDK1N1RL FD22-104R1RL TD01-0506KRL
TG62-S020NXRL TG110-RP55N5RL E2023NL H2023NL
X2024NLT TG05-2004NCRL FD12-104G1RL TD01-1006KRL
H2023NL TG04-4004NARL HX2019 TD01-1506KRL
TG88-S020NXRL E2023NL FD02-114GRL LD01-0506KLF
TG89-S020NXRL H2019 X2024NLT X2024NLT
TD01-0756K TG110-RP55N5RL TG110-RP55N5RL H2023NL
TD01-1006K X2024NLT X2024NLT LD01-1006KLF
HX2019 LG01-0356N1LF TG110-S053P2RL LG01-0506NLF
TG01-1006N E2023NL TG110-S055P2RL LG01-0756NLF
TG110-RP55N5RL X2024NLT X2024NLT TG110-RPE5N5RL
TG01-1006P TG04-1006P1 TG110-S055J2RL LD01-0166F4LF
H2023NL HX2019 TG110-RPE5N5RL TG42-1406P1RL
