Détails sur le produit:
Conditions de paiement et expédition:
|
| Spécifications: | 7490101120 | Application: | Transformateur de Fe |
|---|---|---|---|
| Tournez le rapport: | 1:1 | Goupilles: | 16 |
| HiPot: | 1500v | Croix PN: | LP41606NL |
| Disponibili d'Archivi: | PDF/3D/ISG/Stp/Step/Datasheet | ||
| Point culminant: | transformateur simple de port,Transformateur à double accès |
||

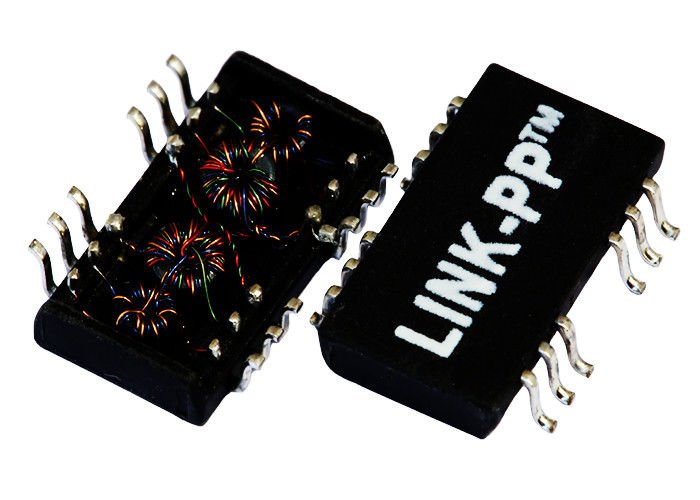

7490101120 / Module magnétique du profil bas SMD de transformateur de LP41606NL 10/100
| Croix 7490101120 | Fiche technique/prix/Specification/3D | 10/100 transformateur | Rapport de tour de 1:1 | Croix LP41606NL |
Caractéristiques électriques @ 25°C
rapport 1.Turns (%%P5%) :
TX=1CT∶1CT RX=1CT∶1CT
2.OCL : 350uH MINUTE @100KHz/0.1V
perte 3.Insertion :
0.3-100MHz : - 1.1dB MAX
perte 4.Return (TYPE de DB) :
30MHz : - 20 60MHz : - 14
80MHz : - 11,5
5.Crosstalk (TYPE de DB) :
30MHz : - 45 60MHz : - 40
100MHz : - 35
6.CMR (TYPE de DB) :
30MHz : - 42 50MHz : - 37
100MHz : - 33
7.Hipot : 1500Vrms/0.5mA/60Sec.
la température 8.Operating : 0℃~70℃/-40℃~+85℃
| Filtre à double accès du transformateur 13F-2010CNL PHT 20pins de 20PT1024X LF 10/100Base | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | 08B1-1X4T-36-F | 0879-2C6R-54 |
| 13F-2010CNL | 7490101120 | 0833-2X1T-33-F | C850-2G6R-54 |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| L826-1X4T-23-F | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| S553-1084-01 | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | S553-6500-E3 | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| 13F-2010CNL | S553-6500-E5 | 7490101120 | 7490101120 |
NOTES :
1.Designed à l'application de soutien, telle que SOHO (ADSL
modems), LAN-sur-carte mère (LOM), hub et commutateurs.
divers rapports des tours 2.With.
soudure de crête de 3.RoHS « NL » évaluant 260%%P5℃.
