Transformateur d'isolement du TU de 1:1 de MDL d'Ethernet de HX1225FNL/HX1225FNLT 100Base-T

HX1225FNL / HX1225FNLT 100Base-T Ethernet MDL 1:1 TU Isolation Transformer
HX1225FNL / HX1225FNLT 100Base-T Ethernet MDL 1:1 TU Isolation Transformer HX1225FNL / HX1225FNLT 100Base-T Ethernet MDL 1:1 TU Isolation Transformer

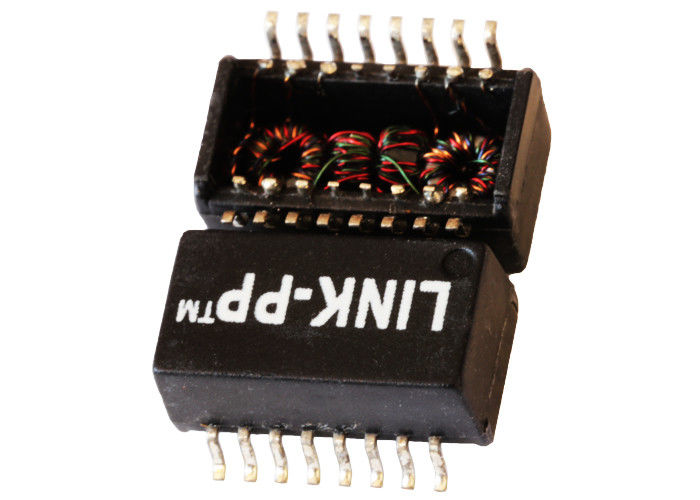

Image Grand :  Transformateur d'isolement du TU de 1:1 de MDL d'Ethernet de HX1225FNL/HX1225FNLT 100Base-T

Détails sur le produit:
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: HX1225FNL/HX1225FNLT
Conditions de paiement et expédition:
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Description de produit détaillée
Spécification: HX1225FNL/HX1225FNLT Type de transformateur: Interface d'isolement et de données
Rapport de tours: 1CT : 1CT Taille/dimension: 12.70mm x 9.30mm x 6.20mm
HiPot: 1500v LINK-PP P/N: LP41654ANL
température: - 40 À + 85℃ Archivi Disponibil: PDF/3D/ISG/Stp/Step/Datasheet
Surligner:

Magnetics 10/100Base-T

,

Transformateur de Magnetics de gigabit

Transformateur d'isolement du TU de 1:1 de MDL d'Ethernet de HX1225FNL/HX1225FNLT 100Base-T


Impulsion

HX1225FNL/HX1225FNLT

Fiche technique/prix/Specification/3D

10/100

Transformateur

Croix LP41695ANL



Caractéristiques électriques @ 25°C


rapport 1.Turns :
  (2 ou 3) : (15-14) =1CT : 1CT

%%P2%P (6-7) : (11-10) =1.5CT : 1CT %%P2%P2.OCL :
  200uH MINUTE @100KHz, 0.1Vrms, à +25℃ ;
  100uH MINUTE @100KHz, 0.1Vrms, à -45℃ ;
  100uH MINUTE @100KHz, 0.1Vrms, à +95℃ ;
3.Isolation (entrée-sortie) :
  1650Vrms, 6 secondes max
perte 4.Insertion :
  TX : 1-50MHz : -1.0dB MAX
  RX : 1-50MHz : -1.5dB MAX
perte 5.Return (@100Ω) :
  TX : 0.5-40MHz : MINUTE de -18dB
      60MHz : MINUTE de -14.5dB
      80MHz : MINUTE de -12dB
  RX : 0.5MHz : MINUTE de -18dB
      40MHz : MINUTE de -10dB
      60MHz : MINUTE de -8dB
      80MHz : MINUTE de -6dB
entretien 6.Cross :
  30MHz :  MINUTE de -45dB
  60MHz :  MINUTE de -35dB
  100MHz : MINUTE de -30dB
la température 7.Operating : 0℃~70℃/-40℃~+85℃


Bâti HX2326FNL de surface de transformateurs d'impulsion du MODULE 10/100B-T POE (+) SMD de HX2326NL
0875-1G2T-E3 C855-2B4R-54 HX2326FNL 0879-2C6R-54
HX1225FNL 7490101120 HX2326NL  HX2326FNL
0826-1X4T-43-F 0810-2H6R-28-F 0811-2X4R-28-F 0854-2X8R-GK-F
HX2326NL  20PT1024X LF 7490101120 0895-2X6R-GK
13F-2010CNL S553-6500-D8 S560-6600-GG S553-6500-43
7490101120 7490101120 LP41606NL    S553-6500-44
HX1225FNL S553-6500-E2 S560-6600-GK 13F-2010CNL
S553-1084-11 LP41654ANL S560-6600-GM S553-6500-55
S553-1506-AE S553-6500-E4 S560-6600-GV S553-6500-58
LP41654ANL S553-6500-E5 7490101120 7490101120



NOTES :
      1.Designed à l'application de soutien, telle que SOHO (ADSL
        modems), LAN-sur-carte mère (LOM), hub et commutateurs.
      divers rapports des tours 2.With.
      soudure de crête de 3.RoHS " NL » évaluant 260℃%%P5℃.
