Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: GST5009 LF
Document: LP82440ANL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$0.5
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Spécification: |
GST5009 LF |
Substitut: |

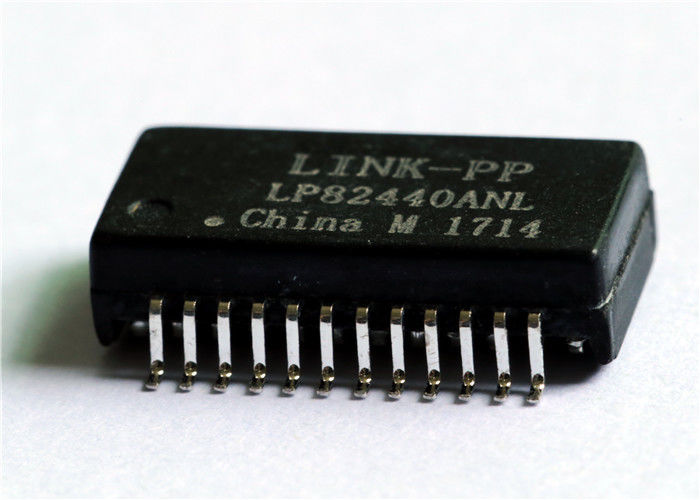

LP82440ANL |
Ratio de virages: |
1CT: 1CT |
Taille/Dimensions: |
15,10 mm de longueur x 7,10 mm de largeur |
Hipot: |
1500V |
Échantillons: |
Disponible gratuitement |
Emballer: |
SOP/CMS 24 broches |
Plage de température de fonctionnement: |
0 ℃ à + 70 ℃ |
Actuel: |
350m |
ROHS et sans halogène: |
OUI |
Spécification: |
GST5009 LF |
Substitut: |
LP82440ANL |
Ratio de virages: |
1CT: 1CT |
Taille/Dimensions: |
15,10 mm de longueur x 7,10 mm de largeur |
Hipot: |
1500V |
Échantillons: |
Disponible gratuitement |
Emballer: |
SOP/CMS 24 broches |
Plage de température de fonctionnement: |
0 ℃ à + 70 ℃ |
Actuel: |
350m |
ROHS et sans halogène: |
OUI |
| Paramètre | Spécification | Signification technique |
|---|---|---|
| Vitesse Ethernet | 100/1000 BASE-T (Gigabit) | Conformité full-duplex selon IEEE 802.3af et ANSI X3.263 |
| Compatibilité PoE | IEEE 802.3af (courant de 350 mA) | Prises centrales dédiées côté ligne (MCT1–MCT4) pour l'injection de courant continu |
| Hauteur du boîtier | 4,00 mm [0,157 po] (ultra-basse) | Parfait pour les serveurs lames 1U, les routeurs minces et les cartes filles PCIe |
| Boîtier / brochage | Montage en surface SOP 24 broches (SMD) | Pas de broche standard de 1,00 mm pour un placement automatique SMT à haut rendement |
| Rapport de transformation | 1CT : 1CT (±5%) (Les 4 paires) | Topologie symétrique compatible avec les PHY en mode tension et en mode courant |
| Inductance (OCL) | 350 µH Min. (@ 100 kHz, 0,1 V, 8 mA CC) | Haute résistance à la saturation sous courant déséquilibré continu |
| Perte d'insertion | -1,0 dB Max. (1 ~ 100 MHz) | Efficacité de transmission exceptionnelle avec une atténuation minimale du signal |
| Perte de retour (100 Ω) | -18,0 dB Min. (1 ~ 30 MHz) | Dépasse les normes de l'industrie pour minimiser les réflexions à haute fréquence |
| Atténuation de la diaphonie | -45 dB Min. (@ 30 MHz) | Isolation supérieure entre les canaux empêchant le couplage croisé des paquets |
| Isolation Hi-Pot | 1500 Vrms Minimum | Frontière galvanique certifiée protégeant le silicium central des transitoires du câble |
| Paramètre | Condition de test | Limite de spécification |
|---|---|---|
| Rapport de transformation (TX & RX) | 100 kHz, 0,1 V | 1CT : 1CT (±5%) |
| Inductance en circuit ouvert (OCL) | 100 kHz, 0,1 V, polarisation CC 8 mA | 350 µH Minimum |
| Capacité de courant | Courant continu côté ligne | 350 mA (PoE IEEE 802.3af) |
| Perte d'insertion | 1 ~ 100 MHz | -1,0 dB Maximum |
| Perte de retour (charge 100 Ω) | 1 ~ 30 MHz | -18,0 dB Minimum |
| Perte de retour (charge 100 Ω) | 40 MHz | -14,4 dB Minimum |
| Perte de retour (charge 100 Ω) | 50 MHz | -13,1 dB Minimum |
| Perte de retour (charge 100 Ω) | 60 ~ 80 MHz | -12,0 dB Minimum |
| Perte de retour (charge 100 Ω) | 100 MHz | -10,0 dB Minimum |
| Atténuation de la diaphonie | 30 MHz | -45,0 dB Minimum |
| Atténuation de la diaphonie | 60 MHz | -40,0 dB Minimum |
| Atténuation de la diaphonie | 100 MHz | -35,0 dB Minimum |
| Mode différentiel vers mode commun (DCMR) | 30 MHz | -40,0 dB Minimum |
| Mode différentiel vers mode commun (DCMR) | 60 MHz | -35,0 dB Minimum |
| Mode différentiel vers mode commun (DCMR) | 100 MHz | -30,0 dB Minimum |
| Hi-Pot diélectrique (isolation) | 60 secondes (primaire vers secondaire) | 1500 Vrms Minimum |
| Plage de température de fonctionnement | Ambiante | 0°C à +70°C |
| Plage de température de stockage | Hors fonctionnement | -25°C à +85°C |
| Paramètre | Spécification |
|---|---|
| Dimensions du corps | 15,10 mm [0,594 po] × 7,10 mm [0,280 po] |
| Envergure extérieure totale | 10,00 mm [0,394 po] |
| Hauteur du module | 4,00 mm [0,157 po] Max. |
| Pas de broche | 1,00 mm [0,039 po] |
| Écart entre 12 broches | 11,00 mm [0,433 po] |
| Coplanarité | ≤0,10 mm [0,004 po] |
| Disposition de pastille de soudure PCB suggérée — Largeur de pastille | 0,60 mm [0,024 po] |
| Disposition de pastille de soudure PCB suggérée — Longueur de pastille | 1,35 mm [0,053 po] |
| Distance intérieure des rangées de pastilles | 8,00 mm [0,315 po] |
| Écart extérieur des rangées de pastilles | 10,70 mm [0,421 po] |
Réponse : Oui. Le GST5009 LF est entièrement conforme aux normes IEEE 802.3af, prenant en charge jusqu'à 350 mA de courant continu équilibré via des prises centrales dédiées (broches 15, 18, 21 et 24). Il est conçu pour les appareils alimentés (PD) et les équipements d'alimentation (PSE) PoE fonctionnant jusqu'à 15,4 W.
Réponse : Les remplacements directs 100 % broche à broche incluent le LINK-PP LP82440ANL (qui offre une plage de température industrielle améliorée de -40°C à +85°C), le Pulse Electronics H5008NL / HX5008NL, et le Würth Elektronik 749020011. Tous partagent l'empreinte SOP à 24 broches, la hauteur de 4,0 mm et le rapport de transformation 1CT:1CT.
Réponse : Les connecteurs intégrés RJ45 standard (Magjacks) nécessitent 13,5 mm à 16 mm d'espace vertical. La hauteur de 4,00 mm du GST5009 LF permet aux ingénieurs matériels réseau d'intégrer des magnétiques Gigabit Ethernet haute densité dans des racks de télécommunications compacts 1U, des cartes PCIe à profil bas et des boîtiers IoT embarqués ultra-minces.
