Maison > produits > Transformateurs magnétiques discrets > Le transformateur LP5015ANL d'Ethernet de gigabit de H5009FNL choisissent le port 10/100/1000Mbps

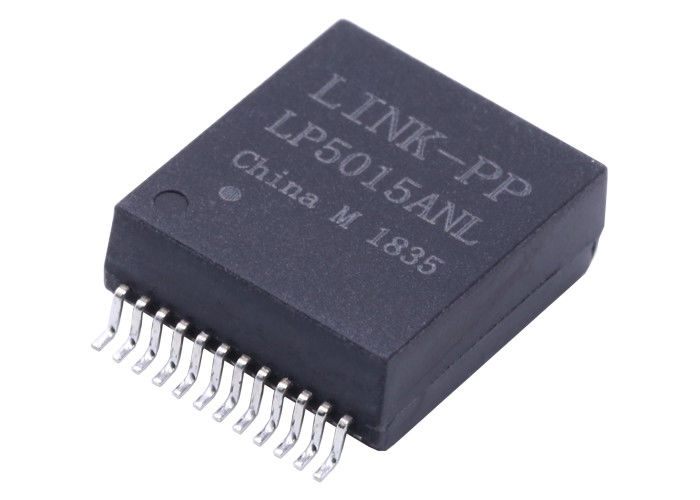

Le transformateur LP5015ANL d'Ethernet de gigabit de H5009FNL choisissent le port 10/100/1000Mbps

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: LINK-PP

Certification: UL,RoHS,Reach,ISO

Numéro de modèle: H5009FNL

Conditions de paiement et d'expédition

Quantité de commande min: 400/2000/10K/25K

Prix: $0.06-$3.2

Détails d'emballage: T&R

Délai de livraison: Courant

Conditions de paiement: TTT, jours NET30/60/90

Capacité d'approvisionnement: 3KK/Month

Obtenez le meilleur prix
Point culminant:

Transformateur d'isolement d'Ethernet

,

Transformateur discret de LAN

Spécification:
H5009FNL
Aucune partie:
LP5015ANL
Famille:
transformateur d'Ethernet de gigabit
Montage:
SMD
Goupilles:
24 bornes
échantillons:
Disponible libre
Disponibili d'Archivi:
PDF/3D/ISG/Stp/Step/Datasheet
Spécification:
H5009FNL
Aucune partie:
LP5015ANL
Famille:
transformateur d'Ethernet de gigabit
Montage:
SMD
Goupilles:
24 bornes
échantillons:
Disponible libre
Disponibili d'Archivi:
PDF/3D/ISG/Stp/Step/Datasheet
Le transformateur LP5015ANL d'Ethernet de gigabit de H5009FNL choisissent le port 10/100/1000Mbps
Le transformateur LP5015ANL de H5009FNL Gigabit Ethernet choisissent le port 10/100/1000Mbps



  • Filtre de LINK-PP LP5015ANL 10/100/1000Base-T magnétique
  • Transformateur croisé d'impulsion de H5009FNL
  • Module simple de transformateur de port de connexion de transformateur de Gigabit Ethernet
  • support 24Pins extérieur



Port simple, 1000 modules de transformateur d'Ethernet de BASE-T, SMD, Rohs
Numéro de la pièce de LINK-PP LP5015ANL
Vitesse 1000BASE-T
Nombre de ports SIMPLE
Application - LAN ETHERNET (non PoE)
Paquet SMD
La température - 40 + à 85
AutomDX OUI
Commentaire MÊMES QUE LA VERSION DU NL
Configuration RX T, C, S
Configuration TX T, C, S
Construction CADRE OUVERT
Noyaux par port 8
Taille de paquet (pouces) 0,225
Taille de paquet (millimètre) 5,72
Longueur de paquet (pouces) 0,740
Longueur de paquet (millimètre) 18,80
Largeur de paquet (pouces) 0,537
Largeur de paquet (millimètre) 13,64
Rapport RX de tours 1CT : 1CT
Rapport TX de tours 1CT : 1CT



Le transformateur LP5015ANL d'Ethernet de gigabit de H5009FNL choisissent le port 10/100/1000Mbps 0 Spécifications électriques @25℃
1.OCL (100KHz, 0.1Vrms, 8mA) : 350uH
rapport 2.Turns : 1CT : 1CT
perte 3.Insertion :
1-100MHz : - 1.0dB maximum
perte 4.Return (minute de DB) :
1-40MHz : - 18 60MHz : - 14
80MHz : - 12 100MHz : - 10
5.Crosstalk (minute de DB) :
30MHz : - 43 60MHz : - 37
100MHz : - 33
6.CMR : 0.1-100MHz : - type 40dB
tension 7.Isolation : 1500Vrms
la température 8.Operating : -40℃~+85℃.

 Le transformateur LP5015ANL d'Ethernet de gigabit de H5009FNL choisissent le port 10/100/1000Mbps 1



Le transformateur LP5015ANL de H5009FNL Gigabit Ethernet choisissent le port 10/100/1000Mbps
