Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: LP5009ANL
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Spécifications: |
LP5009ANL |
P/N.: |
LP5009ANL |
Ethernet: |
2 puissance de x 10/100Mbps |
MESURE: |
13.16x18.59x6.12mm |
Montage: |
SMD |
échantillons: |
libre |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Spécifications: |
LP5009ANL |
P/N.: |
LP5009ANL |
Ethernet: |
2 puissance de x 10/100Mbps |
MESURE: |
13.16x18.59x6.12mm |
Montage: |
SMD |
échantillons: |
libre |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
1. Nombre de bobine : Bobines de l'auto-transformateur 12
2. tension d'isolement : 1500Vrms

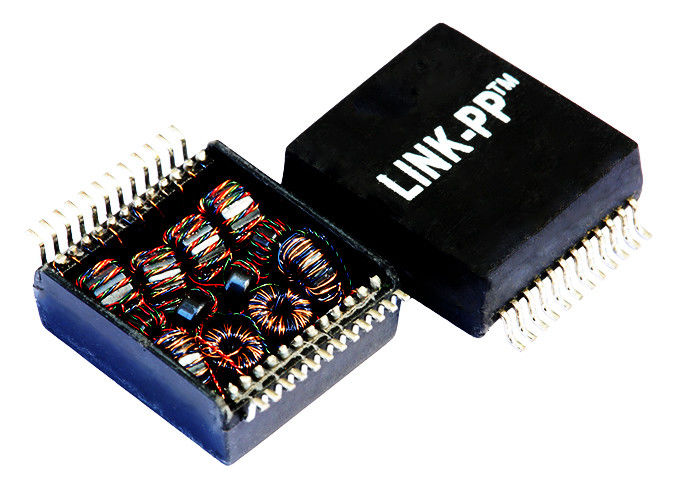

3.Type : SMT LP5009ANL 2x10/100Base-Tx POE
4. module d'alimentation de Magnetics de 2 ports
5. transformateur de LAN de 10/100M avec POE/POE+
Caractéristiques électriques (25) :
1. tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : 1500Vrms, 0.5mA, 1Sec
Côté de puce à la ligne côté
Applications :
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur,
Routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
