Les réseaux d'entreprise dépendent d'une connectivité prévisible et disponible 24h/24 et 7j/7, et le choix des émetteurs-récepteurs optiques 10G affecte directement la stabilité, l'interopérabilité et les coûts d'exploitation à long terme.   Ce guide explique ce qu'est un émetteur-récepteur SFP+ 10GBASE-SR de classe entreprise, en quoi il diffère des optiques commerciales et de qualité opérateur, et comment sélectionner des modules qui restent stables dans les déploiements d'entreprise à grande échelle.   Pour les concepts fondamentaux, consultez notre guide principal : Principes de base des émetteurs-récepteurs optiques.   Après avoir lu ce document, vous serez en mesure de :   Identifier les modules 10GBASE-SR de classe entreprise en fonction de la validation, de l'AQ et des spécifications optiques Faire correspondre les optiques 10GBASE-SR aux types de fibres multimodes et aux distances prises en charge Établir une liste de contrôle d'achat tenant compte des fournisseurs pour les environnements Cisco, Juniper et Arista    ▶ Table des matières   Qu'est-ce qu'un module de classe entreprise SFP+ 10GBASE-SR ? Comment fonctionne le 10GBASE-SR et quelle fibre utilise-t-il ? Module 10GBASE-SR de classe entreprise, commerciale et opérateur Liste de contrôle d'achat (SFP+ 10GBASE-SR de classe entreprise) Avertissements de compatibilité et de fournisseur FAQ : Émetteurs-récepteurs SFP+ 10GBASE-SR de classe entreprise Conclusion     ▶ Qu'est-ce qu'un module de classe entreprise SFP+ 10GBASE-SR ?       Un émetteur-récepteur SFP+ 10GBASE-SR de classe entreprise est un module optique conforme à la norme IEEE 802.3ae 10GBASE-SR (850 nm, fibre multimode) et est validé pour un fonctionnement continu de qualité entreprise.   Comparés aux optiques grand public ou commerciales génériques, les modules de classe entreprise se caractérisent généralement par :   Des tolérances de performance optique plus strictes Des processus d'AQ étendus tels que le rodage et la validation par lots Une interopérabilité prouvée avec les plateformes de commutation d'entreprise Des profils EEPROM stables alignés sur les exigences de compatibilité des fournisseurs   Ces caractéristiques rendent les optiques de classe entreprise adaptées aux cœurs de campus, aux couches d'agrégation et aux déploiements ToR/EoR de centres de données où un comportement prévisible est plus important que le coût unitaire le plus bas.     ▶ Comment fonctionne le 10GBASE-SR et quelle fibre utilise-t-il ?   Principales caractéristiques techniques   Longueur d'onde : 850 nm (laser basé sur VCSEL) Type de fibre : Fibre multimode (MMF) Connecteur : LC duplex Facteur de forme : SFP+ (enfichable à chaud)   Distances typiques prises en charge   Type de fibre Distance maximale (environ) OM3 ~300 m OM4 ~400 m   Les distances dépendent du fournisseur et supposent des fibres, des connecteurs et des budgets de liaison conformes.     ▶ Module 10GBASE-SR de classe entreprise, commerciale et opérateur     Grade Étiquette typique Principal cas d'utilisation Plage de température Focus de validation Commercial Consommateur / PME Bureau, liaisons non critiques 0 à 70 °C AQ fonctionnelle de base Entreprise Classe entreprise Cœur de campus, ToR/EoR de centre de données 0 à 70 °C (testé 24 h/24 et 7 j/7) Compatibilité des commutateurs, rodage, cohérence des lots Opérateur Classe opérateur Télécom, centraux −40 à 85 °C NEBS, Telcordia, vibrations et chocs     Conclusion pratique : Les optiques de classe entreprise privilégient l'interopérabilité et la cohérence, ce qui devient essentiel lors du déploiement de centaines ou de milliers de ports.     ▶ Liste de contrôle d'achat (SFP+ 10GBASE-SR de classe entreprise)     Liste de contrôle de compatibilité 10GBASE-SR de classe entreprise   Avant l'achat, les réseaux d'entreprise doivent valider la compatibilité au-delà de la simple conformité aux normes.   Les éléments clés à confirmer incluent :   Références de compatibilité publiées couvrant les plateformes Cisco, Juniper et Arista, avec une identification claire des familles de commutateurs et des types de ports testés Identification du fournisseur EEPROM vérifiée, y compris le nom du fournisseur stable, l'OUI, le numéro de pièce et les champs de révision, alignés sur les politiques des émetteurs-récepteurs pris en charge Dépendances documentées de la version du micrologiciel ou du NOS, y compris les versions de logiciels minimales et recommandées requises pour une reconnaissance et un rapport DOM/DDM corrects Possibilité de valider les modules via des diagnostics CLI standard, tels que l'état détaillé de l'émetteur-récepteur, les niveaux de puissance optique, la température, la tension et les seuils d'alarme   Conseils opérationnels : La compatibilité doit être validée par rapport au modèle matériel et à la version logicielle exacts utilisés en production, et non supposée en fonction de la famille du fournisseur ou des affirmations marketing.   Spécifications optiques des émetteurs-récepteurs 10GBASE-SR à vérifier   Même au sein des modules conformes à la norme IEEE, les caractéristiques optiques peuvent varier selon l'implémentation.   La validation d'entreprise doit inclure :   Plages de puissance optique d'émission et de réception et sensibilité du récepteur Types de fibres multimodes pris en charge (OM3, OM4) et distances de liaison garanties, et pas seulement une portée « typique » Conformité aux limites optiques IEEE 802.3ae 10GBASE-SR Prise en charge complète de la Surveillance optique numérique (DOM/DDM), y compris le rapport précis de la puissance, de la température et de la tension   Pourquoi cela est important : Un comportement optique cohérent réduit les fausses alarmes, les problèmes de liaison intermittents et la complexité du dépannage à grande échelle.   Tests de fiabilité et d'AQ 10GBASE-SR à demander   Les optiques de classe entreprise se distinguent davantage par la profondeur de la validation que par les spécifications principales.   Les indicateurs d'AQ recommandés incluent :   Procédures de rodage ou de test de contrainte définies Références documentées du taux MTBF ou FIT Tests environnementaux tels que les cycles de température et la tolérance aux décharges électrostatiques Traçabilité des lots et contrôles de cohérence au niveau des lots   Signal d'entreprise : La capacité à fournir des modules avec un comportement cohérent sur plusieurs lots d'achat est un facteur de différenciation clé dans les grands déploiements.   Considérations relatives à l'approvisionnement et à la garantie pour les optiques d'entreprise   La compatibilité technique seule est insuffisante pour les déploiements d'entreprise. Les conditions d'approvisionnement affectent directement le risque opérationnel.   Politique de retour pour les modules incompatibles   Politiques de retour ou d'échange claires pour les modules qui échouent à la validation de compatibilité Fenêtre de test définie permettant l'installation, la configuration et la validation du trafic Critères transparents pour déterminer l'incompatibilité par rapport aux problèmes de configuration   Pourquoi cela est important : Les problèmes de compatibilité ne font souvent surface qu'après les tests de déploiement, et non lors de l'inspection initiale.   Accords de niveau de service (SLA) de retour de marchandise (RMA) et options de support sur site   Délais d'exécution RMA garantis adaptés aux fenêtres de maintenance d'entreprise Options de remplacement anticipé lorsque les exigences de disponibilité sont strictes Disponibilité d'un support technique capable d'interpréter les diagnostics CLI et les données DOM   Considération opérationnelle : La réactivité des RMA peut être plus critique que le coût initial du module dans les environnements où les exigences de disponibilité sont strictes.   Économie des optiques OEM, tierces certifiées et génériques   Lors de l'évaluation des coûts, les entreprises doivent comparer les optiques selon trois dimensions :   Optiques OEM :   Coût initial le plus élevé Alignement direct du support du fournisseur Risque de compatibilité minimal   Optiques d'entreprise tierces certifiées :   Coût unitaire inférieur Interopérabilité testée sur plateforme Modèle de garantie et de support indépendant   Optiques génériques d'échange et de remplacement :   Prix d'achat le plus bas Validation et cohérence des lots limitées Risque opérationnel et de remplacement plus élevé à grande échelle   Perspective du coût total : Les décisions d'achat d'entreprise doivent tenir compte du risque de déploiement, des frais généraux opérationnels et du coût du cycle de vie, et non du seul prix unitaire.     Une décision d'approvisionnement 10GBASE-SR de classe entreprise doit équilibrer la validation de la compatibilité, la cohérence optique, la profondeur de l'AQ et les garanties de support, et pas seulement la conformité aux normes ou le coût initial.     ▶ Avertissements de compatibilité et de fournisseur     De nombreux commutateurs d'entreprise acceptent techniquement les optiques tierces, mais le comportement peut varier en fonction du micrologiciel, de la génération de la plateforme et de la politique du fournisseur. Certaines plateformes peuvent générer des avertissements ou restreindre les fonctionnalités en fonction de l'identification EEPROM.   Meilleure pratique : Documentez les configurations testées et conservez les preuves de compatibilité (journaux de laboratoire, captures d'écran ou exportations CSV) pour prendre en charge le dépannage et les décisions d'approvisionnement.       ▶ FAQ : Émetteurs-récepteurs SFP+ 10GBASE-SR de classe entreprise     Q1 : Quelle est la différence entre les émetteurs-récepteurs SFP+ de classe entreprise et commerciaux ? R : Les émetteurs-récepteurs SFP+ de classe entreprise sont conçus et validés pour un fonctionnement continu des réseaux d'entreprise à grande échelle. Ils subissent généralement des tests d'interopérabilité supplémentaires avec les plateformes de commutation d'entreprise, des processus d'assurance qualité plus stricts et des contrôles de cohérence au niveau des lots. Les émetteurs-récepteurs SFP+ commerciaux sont généralement destinés aux environnements de bureau ou de PME à faible utilisation, avec moins d'accent sur la cohérence à long terme, la validation multiplateforme ou l'échelle de déploiement importante.   Q2 : Les émetteurs-récepteurs 10GBASE-SR de classe entreprise sont-ils requis pour tous les réseaux ? R : Non. Les émetteurs-récepteurs de classe entreprise ne sont pas obligatoires pour tous les environnements. Ils sont les plus pertinents pour les réseaux où le comportement prévisible, la stabilité opérationnelle et la compatibilité des fournisseurs sont essentiels, tels que les cœurs de campus, les couches d'agrégation et les matrices de commutation de centres de données. Les réseaux plus petits ou non critiques peuvent fonctionner avec succès avec des optiques de qualité commerciale, à condition que les exigences de compatibilité et de performance soient respectées.   Q3 : Les modules SFP+ 10GBASE-SR de classe entreprise tiers peuvent-ils être utilisés sur les commutateurs Cisco ? R : Dans de nombreux cas, oui. De nombreuses plateformes Cisco prennent techniquement en charge les optiques tierces, y compris les modules de classe entreprise, mais le comportement dépend du modèle de plateforme, de la version du micrologiciel et de la configuration de la politique de l'émetteur-récepteur. Certains commutateurs peuvent afficher des avertissements ou nécessiter une configuration explicite pour autoriser les émetteurs-récepteurs non OEM. La compatibilité doit toujours être validée par rapport au modèle de commutateur et à la version logicielle spécifiques utilisés en production.   Q4 : Comment la validation de classe entreprise améliore-t-elle la fiabilité ? R : La validation de classe entreprise se concentre sur la cohérence de l'interopérabilité et la prévisibilité opérationnelle, plutôt que sur les performances brutes seules. Cela comprend généralement : Rodage et tests par lots Identification EEPROM stable sur les lots de production Vérification de la précision du rapport DOM/DDM Validation sur les versions de micrologiciel et de NOS prises en charge Ces mesures réduisent la probabilité d'un comportement incohérent lors du déploiement d'optiques à grande échelle.   Q5 : La classe entreprise signifie-t-elle des performances optiques supérieures ? R : Pas nécessairement. Les émetteurs-récepteurs de classe entreprise sont généralement conformes aux mêmes spécifications optiques IEEE que les autres modules 10GBASE-SR conformes. La distinction réside principalement dans le contrôle qualité, la validation de la compatibilité et la cohérence opérationnelle, plutôt que dans la distance étendue ou la puissance d'émission plus élevée.   Q6 : Jusqu'où un émetteur-récepteur de classe entreprise 10GBASE-SR peut-il fonctionner sur une fibre multimode ? R : Les distances typiques prises en charge sont : Jusqu'à environ 300 mètres sur fibre multimode OM3 fibre multimode Jusqu'à environ 400 mètres sur OM4 fibre multimode La portée réelle dépend de la qualité de la fibre, des connecteurs, du budget de liaison et des spécifications spécifiques au fournisseur.   Q7 : Les émetteurs-récepteurs 10GBASE-SR de classe entreprise prennent-ils en charge DOM/DDM ? R : Oui. Les modules de classe entreprise sont censés prendre en charge la Surveillance optique numérique (DOM/DDM), y compris la température, la tension, la puissance d'émission et la puissance de réception. Il est tout aussi important que ces mesures soient correctement interprétées et affichées par les plateformes de commutation prises en charge sans erreurs ni valeurs d'espace réservé.   Q8 : La classe entreprise est-elle la même chose que les optiques de qualité opérateur ou de qualité télécom ? R : Non. Les optiques de classe entreprise et de qualité opérateur servent des exigences opérationnelles différentes. Les émetteurs-récepteurs de qualité opérateur sont conçus pour les environnements télécom, souvent avec des plages de température étendues, la conformité NEBS ou Telcordia et la prise en charge de conditions physiques plus difficiles. Les optiques de classe entreprise privilégient la compatibilité des réseaux de centres de données et de campus plutôt que la tolérance environnementale extrême.   Q9 : Que faut-il documenter lors de la validation des optiques de classe entreprise ? R : La documentation des meilleures pratiques comprend : Modèles de commutateurs et versions de logiciels testés Sorties CLI confirmant la reconnaissance et la visibilité DOM Comportement observé lors des rechargements et des événements de connexion à chaud Toute configuration requise pour activer toutes les fonctionnalités   Cette documentation prend en charge le dépannage, les audits et l'expansion future.     ▶ Conclusion   Pour les réseaux d'entreprise où le comportement prévisible, l'interopérabilité et la stabilité opérationnelle à long terme sont essentiels, les émetteurs-récepteurs SFP+ 10GBASE-SR de classe entreprise offrent des avantages évidents au-delà de la simple conformité aux normes.Grâce à une validation structurée, à un comportement EEPROM cohérent et à une compatibilité prouvée avec les plateformes de commutation d'entreprise, ces modules contribuent à réduire les risques opérationnels à grande échelle. En appliquant la liste de contrôle de sélection et en validant les optiques par rapport aux modèles de commutateurs et aux versions de logiciels exacts utilisés en production, les organisations peuvent obtenir des déploiements fiables tout en maintenant un contrôle efficace des coûts.   (function () { const CONTAINER_SELECTOR = '.p_content_box .p_right'; const ANCHOR_OFFSET = 96; function forceSelfTarget() { const container = document.querySelector(CONTAINER_SELECTOR); if (!container) return; container.querySelectorAll('a').forEach(a => { if (a.getAttribute('target') !== '_self') { a.setAttribute('target', '_self'); a.removeAttribute('rel'); } }); } function scrollWithOffset(id) { const target = document.getElementById(id); if (!target) return; const y = target.getBoundingClientRect().top + window.pageYOffset - ANCHOR_OFFSET; window.scrollTo({ top: y, behavior: 'smooth' }); } document.addEventListener('click', function (e) { const container = e.target.closest(CONTAINER_SELECTOR); if (!container) return; const link = e.target.closest('a[href^="#"]'); if (!link) return; const id = link.getAttribute('href').replace('#', ''); if (!id) return; const target = document.getElementById(id); if (!target) return; e.preventDefault(); scrollWithOffset(id); history.pushState(null, '', '#' + id); }); forceSelfTarget(); const observer = new MutationObserver(() => { forceSelfTarget(); }); observer.observe(document.body, { childList: true, subtree: true, attributes: true, attributeFilter: ['target', 'rel'] }); })();

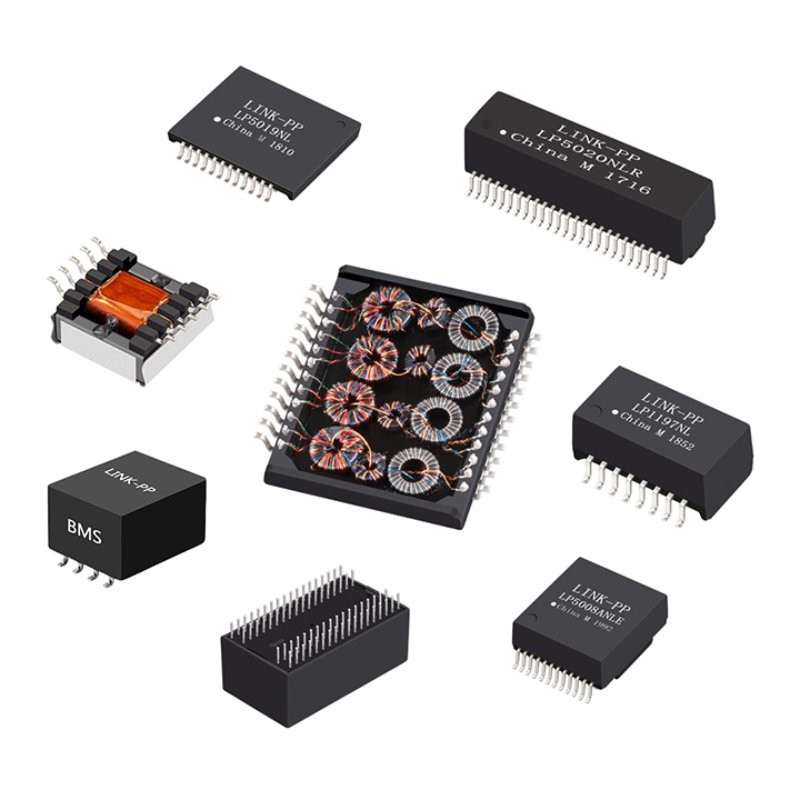

  Les spécifications clés des transformateurs LAN PoE incluent la compatibilité avec la norme PoE, l'intensité nominale, la tension d'isolement, les performances du signal et la fiabilité thermique.Introduction   La technologie Power over Ethernet (PoE) est devenue une technologie standard pour alimenter les caméras IP, les points d'accès sans fil, les téléphones VoIP et autres appareils réseau à l'aide d'un seul câble Ethernet. Bien que les commutateurs PoE et les appareils alimentés reçoivent souvent le plus d'attention, un composant essentiel à l'intérieur de chaque port Ethernet compatible PoE est le  (équipement d'alimentation)transformateurs LAN classés PoE ou des composants magnétiques PoE intégrés   Un transformateur LAN PoE est responsable de la transmission de données Ethernet à haut débit tout en permettant simultanément au courant continu de passer en toute sécurité par le même câble. Il assure l'isolation électrique, l'intégrité du signal et un chemin contrôlé pour l'injection d'alimentation PoE, garantissant un fonctionnement réseau fiable et conforme aux normes.   Dans cet article, vous apprendrez ce qu'est un transformateur LAN PoE, comment il fonctionne dans les systèmes Ethernet PoE et en quoi il diffère d'un transformateur LAN standard. Nous expliquerons également les cas d'utilisation courants de la technologie PoE, les considérations de conception et les questions fréquemment posées pour aider les ingénieurs et les intégrateurs de systèmes à mieux comprendre la conception matérielle PoE.     Les spécifications clés des transformateurs LAN PoE incluent la compatibilité avec la norme PoE, l'intensité nominale, la tension d'isolement, les performances du signal et la fiabilité thermique.Qu'est-ce qu'un transformateur LAN ?   Un transformateur LAN est un composant magnétique utilisé dans les interfaces Ethernet pour assurer l'isolation électrique, l'adaptation d'impédance et le couplage de signaux entre les appareils réseau. Il assure une transmission de données fiable tout en protégeant les PHY Ethernet contre les surtensions, le bruit et les différences de potentiel de masse.   Les transformateurs LAN sont une partie essentielle des composants magnétiques Ethernet et sont généralement intégrés dans les ports Ethernet, les connecteurs RJ45 avec des composants magnétiques ou des modules de transformateur autonomes sur les équipements réseau.     ① Pourquoi un transformateur LAN est-il requis dans Ethernet ?   Les transformateurs LAN remplissent plusieurs fonctions essentielles dans la communication Ethernet :   Isolation galvanique Empêche la connexion électrique directe entre les appareils, protégeant les circuits sensibles.   Adaptation d'impédance Maintient une impédance différentielle constante de 100 ohms pour les câbles Ethernet à paires torsadées.   Suppression du bruit et des interférences électromagnétiques Réduit le bruit en mode commun et améliore l'intégrité du signal sur de longues distances de câble.     Sans transformateur LAN, les liaisons Ethernet seraient plus sensibles aux interférences, à la dégradation du signal et aux dommages électriques.   ② Où un transformateur LAN est-il utilisé ?   Les transformateurs LAN se trouvent dans presque tous les appareils Ethernet filaires, notamment :   Commutateurs et routeurs Ethernet Cartes d'interface réseau (NIC) Caméras IP et points d'accès Équipement Ethernet industriel   Ils peuvent être mis en œuvre en tant que composants de transformateur discrets sur une carte de circuit imprimé ou en tant que composants magnétiques intégrés à l'intérieur des connecteurs RJ45, en fonction de l'espace, du coût et des exigences de performance.   ③ Transformateur LAN contre PHY Ethernet   Bien qu'étroitement liés, un transformateur LAN et un PHY Ethernet remplissent des rôles différents :   Le PHY Ethernet gère le codage et le décodage des signaux numériques. Le transformateur LAN assure le couplage magnétique physique et l'isolation entre le PHY et le câble Ethernet.   Les deux composants sont nécessaires pour un port Ethernet fonctionnel et conforme aux normes.   ④ Qu'est-ce qu'un commutateur LAN PoE ?   Un commutateur LAN PoE est un commutateur Ethernet qui fournit à la fois des données réseau et une alimentation CC aux appareils connectés via des câbles Ethernet standard. Il fonctionne comme un équipement d'alimentation (PSE) et est conforme aux normes IEEE PoE telles que 802.3af, 802.3at ou 802.3bt. Les commutateurs LAN PoE éliminent le besoin d'adaptateurs d'alimentation séparés, simplifiant l'installation et réduisant la complexité du câblage.   ⑤ Comment un commutateur LAN PoE fournit-il de l'alimentation ?   Un commutateur LAN PoE injecte une alimentation CC sur les paires de câbles Ethernet tout en permettant aux signaux de données de passer normalement :   L'alimentation est appliquée via les prises centrales du transformateur LAN La transmission des données reste inchangée en raison de l'isolation magnétique Le commutateur négocie les exigences d'alimentation avec l'appareil alimenté (PD)   Cette conception permet à l'alimentation et aux données de coexister en toute sécurité sur le même câble Ethernet.   ⑥ Applications typiques des commutateurs LAN PoE   Les commutateurs LAN PoE sont couramment utilisés pour alimenter :   Le LAN PoE est largement utilisé pour alimenter des appareils réseau de faible à moyenne puissance, notamment : Caméras de sécurité IP (AP) Téléphones VoIP   Leur capacité à fournir une alimentation centralisée les rend idéaux pour les réseaux d'entreprise, commerciaux et industriels.   ⑦ Rôle du transformateur LAN à l'intérieur d'un commutateur LAN PoE   À l'intérieur d'un commutateur LAN PoE, le transformateur LAN joue un double rôle :   Transmission de données Ethernet à haut débit Fournir un chemin sûr pour l'injection d'alimentation CC PoE   Pour les applications PoE, le transformateur doit être conçu pour gérer un courant plus élevé, une tension plus élevée et une contrainte thermique par rapport aux transformateurs LAN standard.     Un transformateur LAN assure l'isolation électrique et l'intégrité du signal dans les connexions Ethernet, tandis qu'un commutateur LAN PoE utilise des transformateurs LAN pour fournir à la fois des données et de l'alimentation via des câbles Ethernet.     Les spécifications clés des transformateurs LAN PoE incluent la compatibilité avec la norme PoE, l'intensité nominale, la tension d'isolement, les performances du signal et la fiabilité thermique.Qu'est-ce qu'un transformateur LAN PoE ?   Un (équipement d'alimentation) est un composant magnétique Ethernet spécialisé conçu pour faire passer en toute sécurité l'alimentation CC en même temps que les signaux de données à haut débit. Il permet aux systèmes Power over Ethernet (PoE) de fournir de l'énergie électrique et des données Ethernet sur le même câble à paires torsadées tout en maintenant l'isolation, l'intégrité du signal et la conformité aux normes IEEE PoE.   Contrairement aux transformateurs Ethernet standard, les transformateurs LAN PoE sont conçus pour gérer des niveaux de courant plus élevés, des chemins d'injection d'alimentation contrôlés et des exigences thermiques et électriques plus strictes.     Différence entre les transformateurs LAN PoE et non-PoE   La principale différence entre les transformateurs LAN PoE et non-PoE réside dans leur capacité à prendre en charge la transmission d'alimentation CC en plus des signaux de données.   Les principales distinctions incluent :   1. Capacité de gestion de l'alimentation Les transformateurs LAN PoE sont conçus pour transporter le courant continu sans saturation du noyau, tandis que les transformateurs non-PoE sont optimisés uniquement pour les signaux de données CA.   2. Compatibilité avec la norme PoE Les transformateurs PoE prennent en charge les exigences IEEE 802.3af, 802.3at et 802.3bt, tandis que les transformateurs LAN standard ne garantissent pas la conformité PoE.   3. Performance thermique Un flux de courant plus élevé dans les applications PoE nécessite une meilleure dissipation de la chaleur et une meilleure sélection des matériaux.   L'utilisation d'un transformateur LAN non-PoE dans un système PoE peut entraîner une surchauffe, une distorsion du signal ou une défaillance de l'alimentation.   Conception à prise centrale pour l'injection d'alimentation   Une caractéristique déterminante d'un transformateur LAN PoE est sa conception à prise centrale, qui permet d'injecter l'alimentation CC sans interférer avec la transmission des données Ethernet.   Dans un système PoE :   Les signaux de données Ethernet passent à travers les enroulements du transformateur en tant que signaux CA différentiels L'alimentation CC est appliquée via les prises centrales du transformateur Le couplage magnétique assure l'isolation électrique entre les appareils   Cette conception permet à l'alimentation et aux données de coexister sur le même câble tout en préservant la qualité du signal et en respectant les exigences de sécurité.   La prise centrale agit comme le point d'entrée contrôlé pour l'injection d'alimentation PoE.   Exigences de courant et de tension élevés   Les transformateurs LAN PoE doivent fonctionner de manière fiable sous des contraintes électriques plus élevées que les transformateurs LAN standard.   Les principales exigences de conception incluent :   Intensité nominale plus élevée pour prendre en charge les charges PoE et PoE+ Tension d'isolement plus élevée (Hi-Pot) pour répondre aux normes de sécurité Vérifiez : pour maintenir les performances Ethernet Fonctionnement stable sur les plages de température courantes dans les environnements d'entreprise et industriels   Ces exigences deviennent de plus en plus importantes dans les applications PoE à haute puissance telles que IEEE 802.3bt, où les niveaux de puissance peuvent dépasser 60 W par port.     Un transformateur LAN PoE permet aux appareils Ethernet de transmettre des données et de fournir une alimentation CC simultanément en utilisant des composants magnétiques à prise centrale conçus pour un courant élevé et une isolation électrique.     Les spécifications clés des transformateurs LAN PoE incluent la compatibilité avec la norme PoE, l'intensité nominale, la tension d'isolement, les performances du signal et la fiabilité thermique.Comment fonctionne un transformateur LAN PoE ?   Un (équipement d'alimentation) fonctionne en couplant magnétiquement les signaux de données Ethernet à haut débit tout en permettant simultanément d'injecter une alimentation CC via des prises centrales. Cette conception permet aux systèmes Power over Ethernet de transmettre des données et de l'alimentation sur le même câble à paires torsadées sans interférence électrique ni risque pour la sécurité.     Chemin du signal de données Ethernet à travers le transformateur   Les signaux de données Ethernet sont transmis sous forme de signaux CA différentiels sur des câbles à paires torsadées. À l'intérieur d'un transformateur LAN PoE :   Le PHY Ethernet envoie des signaux de données différentiels aux enroulements du transformateur Le couplage magnétique transfère les signaux à travers la barrière d'isolation Les signaux transformés sortent vers le câble Ethernet avec une impédance contrôlée   Étant donné que les signaux de données sont couplés en CA, ils traversent le noyau du transformateur sans être affectés par la présence d'une alimentation CC.   Le transformateur assure l'intégrité du signal tout en maintenant l'isolation galvanique entre les appareils.   Injection d'alimentation PoE via des prises centrales   L'alimentation CC dans un système PoE est injectée séparément du chemin de données à l'aide de prises centrales sur les enroulements du transformateur.   Le processus d'injection d'alimentation fonctionne comme suit :   Le contrôleur PoE applique une tension CC aux prises centrales Le courant continu circule uniformément à travers les paires de câbles Le transformateur empêche le courant continu d'entrer dans le PHY Ethernet   L'alimentation atteint l'appareil alimenté (PD) sans perturber les signaux de données   Cette méthode permet à l'alimentation et aux données de coexister sur le même câble tout en restant isolées électriquement.   Séparation des données et de l'alimentation au niveau de l'appareil alimenté   Du côté de l'appareil alimenté, le transformateur LAN PoE joue un rôle complémentaire : Les signaux de données sont couplés dans le PHY Ethernet via le transformateur L'alimentation CC est extraite par le contrôleur PoE PD   Les circuits internes convertissent l'alimentation CC en tensions utilisables   Le transformateur garantit que l'alimentation CC n'endommage pas les composants sensibles de traitement des données.   Isolation électrique et protection de sécurité   L'isolation électrique est une fonction de sécurité essentielle d'un transformateur LAN PoE : Empêche les boucles de masse entre les appareils réseau Protège contre les surtensions et les transitoires induits par la foudre   Répond aux exigences d'isolation IEEE et réglementairesTension d'isolement     Les valeurs nominales et les matériaux magnétiques sont soigneusement sélectionnés pour assurer une fiabilité à long terme dans les environnements PoE.     Un transformateur LAN PoE sépare les données Ethernet et l'alimentation CC en utilisant un couplage magnétique pour la transmission des données et des prises centrales pour l'injection d'alimentation contrôlée.   ★ Comment utiliser le LAN PoE dans des applications réelles   et reçoivent l'alimentation des commutateurs PoE ou des injecteurs PoE.◆    Appareils courants alimentés par le LAN PoE   Le LAN PoE est largement utilisé pour alimenter des appareils réseau de faible à moyenne puissance, notamment : Caméras de sécurité IPPoints d'accès sans fil (AP) Téléphones VoIP Systèmes de contrôle d'accès   Capteurs IoT et appareils de bâtiments intelligentsCes appareils agissent en tant que appareils alimentés (PD)   et reçoivent l'alimentation des commutateurs PoE ou des injecteurs PoE.◆    Scénarios de déploiement typiques du LAN PoE   Le LAN PoE est couramment déployé dans les environnements où un placement flexible des appareils et une gestion centralisée de l'alimentation sont requis :Réseaux d'entreprise – alimentant les points d'accès et les téléphones dans les bureauxSystèmes de sécurité – simplifiant l'installation des caméras IP sans prises de courant localesBâtiments commerciaux – prenant en charge le contrôle d'accès et l'éclairage intelligentRéseaux industriels   – fournissant de l'alimentation dans des endroits avec une infrastructure électrique limitée   Dans ces scénarios, le LAN PoE réduit la complexité du câblage et réduit les coûts d'installation.   ◆ Composants clés requis pour un système LAN PoE   Une configuration LAN PoE fonctionnelle nécessite plusieurs composants compatibles PoE :Commutateur LAN PoE ou injecteur PoE (équipement d'alimentation)Transformateur LAN PoE ou connecteur RJ45 avec composants magnétiques intégrésCâble Ethernet (Cat5e ou supérieur)Appareil alimenté (PD)   avec prise en charge PoE   Chaque composant doit être conforme à la même norme PoE pour garantir un fonctionnement sûr et fiable.   ◆ Considérations relatives à la longueur du câble et au budget d'alimentation   Lors de l'utilisation du LAN PoE dans des applications réelles, la perte de puissance sur la longueur du câble doit être prise en compte :La longueur maximale du câble Ethernet est généralement de 100 mètres Des niveaux de puissance plus élevés augmentent la chute de tension   Les normes IEEE PoE définissent des budgets d'alimentation pour maintenir les performances   Une sélection de câbles et une conception de transformateur appropriées aident à minimiser la perte de puissance et la surchauffe.   ◆ Bonnes pratiques pour utiliser le LAN PoE en toute sécurité   Pour assurer un fonctionnement stable et sûr du LAN PoE :Utiliser des transformateurs et des composants magnétiques LAN classés PoEVérifier la compatibilité avec la norme PoE (PoE MagJack ) Assurer une conception thermique adéquate pour la technologie PoE haute puissance   Éviter de mélanger des composants PoE et non-PoE     Le respect de ces bonnes pratiques permet d'éviter les problèmes d'alimentation et de protéger le matériel réseau.   ★ Pouvez-vous alimenter un commutateur Ethernet avec la technologie PoE ?Oui, certains commutateurs Ethernet compacts peuvent être alimentés via la technologie PoE lorsqu'ils sont conçus comme des appareils alimentés (PD) . Ces commutateurs reçoivent de l'énergie électrique d'une source PoE en amont, telle qu'un commutateur PoE ou un injecteur PoE, via un câble Ethernet standard tout en transmettant toujours les données réseau.   Cependant, tous les commutateurs Ethernet ne prennent pas en charge l'entrée PoE. Seuls les commutateurs spécialement conçus avec des circuits PD PoE et des composants magnétiques LAN classés PoE peuvent accepter en toute sécurité l'alimentation via Ethernet. Commutateurs alimentés par PoE contre injecteurs PoE   Les commutateurs alimentés par PoE et les injecteurs PoE remplissent des rôles différents dans un système LAN PoE :1. Commutateurs alimentés par PoE Reçoivent l'alimentation d'une source PoE en amont et distribuent les données aux appareils en aval. Ils simplifient le déploiement dans des endroits sans prises de courant locales.2. Injecteurs PoE   Ajoutent l'alimentation PoE aux lignes de données Ethernet pour les commutateurs ou les équipements réseau non-PoE, agissant comme des sources d'alimentation externes.Alors que les injecteurs fournissent de l'alimentation, les commutateurs alimentés par PoE sont conçus pour consommer   l'alimentation PoE en tant que PD.   Rôles PD contre PSE dans les réseaux PoE   Comprendre les rôles PD et PSE est essentiel lors de la conception de systèmes PoE :1. Équipement d'alimentation (PSE) Appareils tels que les commutateurs ou les injecteurs PoE qui fournissent de l'alimentation au câble Ethernet.2. Appareils alimentés (PD)   Appareils tels que les caméras IP, les points d'accès ou les commutateurs alimentés par PoE qui reçoivent l'alimentation du câble.Un commutateur Ethernet alimenté par PoE fonctionne comme un PD   , et non un PSE, sauf s'il est spécialement conçu pour fournir une sortie PoE à d'autres appareils.   Cas d'utilisation des commutateurs Ethernet alimentés par PoE   Les commutateurs alimentés par PoE sont couramment utilisés dans les scénarios où l'alimentation locale est limitée ou indisponible : Extension de la connectivité réseau dans des endroits distants Alimentation de petits commutateurs dans les plafonds ou les boîtiers Prise en charge des configurations réseau temporaires ou mobiles   Simplification des installations dans les bâtiments intelligents et les déploiements IoT   Dans ces cas d'utilisation, les commutateurs alimentés par PoE réduisent la complexité de l'installation et améliorent la flexibilité du déploiement.     Un commutateur Ethernet peut être alimenté par PoE uniquement lorsqu'il est conçu comme un appareil alimenté (PD) et connecté à une source d'alimentation compatible PoE.   ★ Transformateur LAN PoE contre transformateur LAN standardLes transformateurs LAN PoE et les transformateurs LAN standard remplissent des rôles similaires dans la transmission de données Ethernet, mais ils sont conçus pour des exigences électriques et d'alimentation différentes. La principale différence est que les transformateurs LAN PoE sont conçus pour prendre en charge à la fois les données et l'alimentation CC     , tandis que les transformateurs LAN standard sont optimisés uniquement pour les signaux de données. Tableau de comparaison technique Fonctionnalité Transformateur LAN PoE Transformateur LAN standard Prise en charge PoE IEEE 802.3af / at / bt Non garanti Gestion de l'alimentation CC Conçu pour le flux d'alimentation CC Non conçu pour le courant continu Conception à prise centrale Requis pour l'injection d'alimentation Facultatif ou inutilisé Intensité nominale Élevée (prend en charge les charges PoE) Faible Résistance à la saturation du noyau Élevée Limitée Tension d'isolement (Hi-Pot) Plus élevée (conforme à la sécurité PoE) Isolation Ethernet standard Performance thermique Améliorée pour la dissipation de puissance Optimisée pour le signal uniquement Applications typiques Commutateurs PoE, appareils PD, MagJack PoE Ports Ethernet non-PoE Risque dans les systèmes PoE Sûr et conforme   Risque de surchauffe ou de défaillance Pourquoi les transformateurs LAN standard ne conviennent pas à la technologie PoE   Les transformateurs LAN standard ne sont pas conçus pour transporter un courant continu continu. Lorsqu'ils sont utilisés dans les systèmes PoE, ils peuvent subir : Saturation du noyau magnétique Accumulation de chaleur excessive Distorsion du signal ou perte de données   Problèmes de fiabilité à long termePour cette raison, les applications PoE nécessitent toujours des transformateurs LAN classés PoE ou des composants magnétiques PoE intégrés   . Quand choisir un transformateur LAN PoE   Un transformateur LAN PoE doit être sélectionné lorsque : Le port Ethernet prend en charge l'entrée ou la sortie PoE La conformité aux normes IEEE PoE est requise Des intensités nominales et des tensions plus élevées sont nécessaires   La fiabilité et la sécurité à long terme sont essentielles   En revanche, les transformateurs LAN standard restent adaptés aux interfaces Ethernet non-PoE où la fourniture d'alimentation n'est pas impliquée.       Les spécifications clés des transformateurs LAN PoE incluent la compatibilité avec la norme PoE, l'intensité nominale, la tension d'isolement, les performances du signal et la fiabilité thermique.★    Spécifications clés à vérifier pour les transformateurs LAN PoE   Le choix du bon emballage affecte l'espace sur la carte, la complexité de l'assemblage et le coût du système.▷    Compatibilité avec la norme PoEVérifiez toujours les normes IEEE PoE   prises en charge par le transformateur : IEEE 802.3af (PoE) IEEE 802.3at (PoE+)   IEEE 802.3bt (PoE haute puissance)   Le choix du bon emballage affecte l'espace sur la carte, la complexité de l'assemblage et le coût du système.▷    Intensité nominale et gestion de l'alimentation   Les transformateurs LAN PoE doivent prendre en charge le courant continu continu sans saturation du noyau magnétique.   Les principales considérations incluent : Courant continu maximal par paire Capacité de puissance totale par port   Stabilité sous pleine charge PoE   Le choix du bon emballage affecte l'espace sur la carte, la complexité de l'assemblage et le coût du système.▷    Tension d'isolement (valeur Hi-Pot)   La tension d'isolement est un paramètre de sécurité essentiel : Assure la conformité aux normes de sécurité Ethernet et PoE Protège les appareils contre les surtensions et les différences de potentiel de masseLes valeurs nominales courantes varient de   1 500 Vrms à 2 250 Vrms   Le choix du bon emballage affecte l'espace sur la carte, la complexité de l'assemblage et le coût du système.▷    Perte d'insertion et performances du signal   Même dans les systèmes PoE, la qualité du signal Ethernet reste essentielle.   Vérifiez : Faible perte d'insertion Adaptation d'impédance contrôlée   Conformité aux débits de données Ethernet (10/100/1000BASE-T ou supérieur)   Le choix du bon emballage affecte l'espace sur la carte, la complexité de l'assemblage et le coût du système.▷    Performance thermique et température de fonctionnement   Les applications PoE génèrent de la chaleur supplémentaire en raison du flux d'alimentation CC.   Les facteurs thermiques importants incluent : Plage de température de fonctionnement maximale Capacité de dissipation thermique   Stabilité des performances sous charge continue   Le choix du bon emballage affecte l'espace sur la carte, la complexité de l'assemblage et le coût du système.▷    Type d'emballage et options d'intégration   Les transformateurs LAN PoE sont disponibles dans différents facteurs de forme :Transformateurs LAN discrets pour le montage sur circuit impriméConnecteurs RJ45 avec composants magnétiques PoE intégrés (PoE MagJack   )   Le choix du bon emballage affecte l'espace sur la carte, la complexité de l'assemblage et le coût du système.▷    Considérations réglementaires et de conformité   Assurez-vous que le transformateur répond aux normes applicables : Spécifications IEEE PoE Exigences de sécurité et d'isolation   Normes environnementales et de fiabilité   La conformité simplifie la certification du système et réduit les risques de conception.     Les spécifications clés des transformateurs LAN PoE incluent la compatibilité avec la norme PoE, l'intensité nominale, la tension d'isolement, les performances du signal et la fiabilité thermique.★    ConclusionDans les réseaux Ethernet modernes, la compréhension des transformateurs LAN PoE est essentielle pour la conception et le déploiement de solutions Power over Ethernet robustes. De l'isolation du signal et de l'injection d'alimentation à la gestion du courant et à la conformité aux normes PoE , chaque aspect d'un transformateur LAN PoE affecte la fiabilité et les performances du système. En sélectionnant des composants conformes aux normes de l'industrie et aux spécifications techniques, vous pouvez assurer une stabilité à long terme pour les appareils tels que les caméras IP, les points d'accès et les commutateurs alimentés par PoE.Pour les ingénieurs et les concepteurs de systèmes à la recherche de transformateurs LAN PoE, LINK-PP   propose un large portefeuille de composants magnétiques Ethernet conçus pour les applications réelles. LINK-PP possède plus de deux décennies d'expérience dans les composants magnétiques réseau et les composants de télécommunications, fournissant des solutions de 10/100/1000 Mbit/s à la prise en charge PoE 10 GbE avec un contrôle qualité rigoureux et des capacités d'approvisionnement mondiales.      Pourquoi choisir les transformateurs LAN PoE LINK-PPExpertise établie : LINK-PP conçoit et fabrique des transformateurs LAN et des composants réseau magnétiques depuis 1997, avec des produits utilisés dans les marchés de la communication, de l'électronique grand public, de l'industrie et de l'IoT dans le monde entier. Prise en charge PoE complète : Leurs gammes de transformateurs incluent des modèles compatibles PoE / PoE+ / PoE++ conformes aux normes IEEE, prenant en charge divers niveaux de puissance et conceptions de systèmes. Haute fiabilité : Tous les produits sont soumis à des tests stricts — y compris les mesures Hi-Pot, de perte d'insertion et de perte de retour — et sont conformes aux normes RoHS et UL, garantissant la sécurité et les performances sous charge. Disponibilité mondiale : Avec une clientèle internationale et un catalogue étendu — comprenant des transformateurs LAN PoE, des composants magnétiques RJ45

  Un guide technique complet sur les connecteurs RJ45 couvrant 8P8C vs RJ45, magnétique, blindage, performance Cat6A, limites thermiques PoE et sélection de fournisseur OEM.   ▶Pourquoi ce guide existe (Ce que vous apprendrez)   Cet article est unréférence technique axée sur l'ingénierie et les marchés publicspourconnecteurs RJ45Il explique ce qu'est un connecteur RJ45 en fait, pourquoi le terme8P8CIl s'agit notamment de l'utilisation de modèles protégés ou non protégés, de la manière dont les magnétiques intégrés (les poulpesLa fonction de l'électronique de l'appareil, ce que les performances électriques Cat6A et 10G signifient réellement au niveau du connecteur, comment le PoE affecte le comportement courant et thermique et comment qualifier les fournisseurs OEM fiables.   Il est écrit pouringénieurs en matériel, concepteurs de produits, ingénieurs OEM et professionnels de l'approvisionnementqui ont besoin de conseils précis sur le plan technique plutôt que de descriptions marketing.       1 ️ ️Qu'est-ce qu'un connecteur RJ45?     Réponse courte: Dans les réseaux modernes, RJ45 est couramment utilisé pour décrire leconnecteur modulaire à 8 positions et 8 contacts (8P8C)utilisé pour le câblage Ethernet.RJ45est originaire d'une spécification de câblage de prise électrique enregistrée, tandis que8P8Cse réfère au facteur de forme physique du connecteur. Dans la documentation technique,8P8Cest le terme techniquement précis pour le connecteur lui-même, tandis queRJ45reste le nom de l'industrie accepté dans les contextes Ethernet.   Définition prête: Un connecteur RJ45 fait généralement référence à un connecteur modulaire à 8 positions et 8 contacts (8P8C) utilisé pour le câblage Ethernet tel que Cat5e, Cat6 et Cat6A,fournissant une interface normalisée pour la transmission de signaux équilibrés à paires tordues.     Comment fonctionnent les connecteurs RJ45     Les connexions électriques et le câblage (T568A / T568B)   Les connecteurs RJ45 contiennent huit contacts disposés pour supporter quatre paires tordues.paires différentielles équilibréespour réduire le bruit et les EMI.Pour l'Ethernet Gigabit et les versions ultérieures,Les quatre paires sont actives.. T568A et T568B définissent des mappages standardisés de couleur à broche; les deux sont électriquement équivalents lorsqu'ils sont utilisés de manière cohérente.   Principales métriques électriques dans les fiches de données   Parmi les paramètres courants que vous rencontrerez:   Impédance caractéristique (Ω):La cible est différentielle de 100 Ω. Perte de retour (dB):Indique la qualité de l'impédance Perte d'insertion (dB):Attenuation du signal à travers la fréquence Le nombre de fois où la valeur est supérieure à la valeur d'une variableÉcran croisé proche de la fin entre les paires Le nombre d'émissions de CO2 est déterminé par la méthode suivante:Marge du signal par rapport au bruit croisé Durée de vie:Durée mécanique typique de 750 à 2000 cycles d'accouplement   Pour les conceptions Cat6A et 10GBase-T,Perte de retour au niveau du connecteur et performance NEXTd'influencer de manière significative la conformité globale des canaux.     3 ️ ️Variétés mécaniques: SMT, trou à travers, THR, orientation et multi-port   SMT contre trou à travers contre THR     1. connecteurs SMT (surface-mount technology) RJ45 connecteurs SMT RJ45sont conçus pour l'assemblage automatisé et le soudage par reflux. Ils présentent généralement un profil inférieur et sont bien adaptés pour les mises en page de PCB à haute densité couramment utilisées dans les NIC,appareils de réseau compactsLa rétention mécanique repose principalement sur des joints de soudure et, dans certaines conceptions, sur des ancrages auxiliaires de PCB.   2. connecteurs RJ45 à trous (THT) Traditionnelconnecteurs RJ45 à trousutilisent des broches qui traversent complètement le PCB et sont soudés par soudage ondulé ou par soudage sélectif. Cette construction offre une excellente résistance mécanique et une résistance à la traction,en faisant des connecteurs THT un choix privilégié pour les applications avec des cycles d'accouplement élevés, l'insertion fréquente de câbles ou des environnements industriels difficiles.   3connecteurs RJ45 THR (Reflow à travers trou) connecteurs THR RJ45combiner la robustesse mécanique de la technologie à trous avec l'efficacité du processus d'assemblage de reflux SMT.les fils de connecteur passent par des trous de PCB placés mais sont soudés au cours du processus de reflux standard plutôt que par soudage à l'onde. Cette approche hybride permet aux fabricants de maintenir une forte rétention mécanique tout en simplifiant les lignes de production et en permettant un assemblage de reflux à double face entièrement automatisé.   Avantages des connecteurs THR RJ45:   Résistance mécanique comparable à celle des conceptions traditionnelles de trous Compatibilité avec les processus de reflux SMT et l'assemblage automatisé Convient pour la fabrication de PCB à reflux double face   Limites et considérations de conception:   Requiert des matériaux de connexion résistants aux températures élevées La conception de la plaque de PCB, via, et le modèle de pochoir sont plus complexes que la SMT standard   Applications typiques:   Systèmes Ethernet pour l'automobile Plateformes embarquées de haute fiabilité IoT industriel et dispositifs de commande   Exemple de LINK-PP THR RJ45 (référence technique)       Modèle: Le code de conduite est le code de conduite. Un connecteur THR RJ45 doté d'un magnétisme intégré, d'un boîtier blindé et d'une protection EMI améliorée.Applications Gigabit Ethernet et PoE+lorsque la robustesse mécanique et l'assemblage automatique du reflux sont à la fois nécessaires.   (Voir la fiche de données du produit pour les courbes électriques détaillées, les performances thermiques et l'empreinte recommandée des PCB.)   Options d'orientation et d'empilement Les connecteurs RJ45 sont disponibles dans plusieurs orientations mécaniques pour s'adapter à différentes contraintes de boîtier et de disposition de PCB:   Tab-up contre tab-downconfigurations, sélectionnées sur la base de la conception du panneau et de la gestion du câble Verticale par rapport à l'angle droitconnecteurs, choisis en fonction du routage du PCB et de l'espace disponible sur les bords de la carte Assemblages RJ45 à ports multiples empilés et groupés, largement utilisé dans les commutateurs Ethernet, les panneaux de patch et les équipements de réseau à haute densité de port   Les décisions d'orientation et d'empilement affectent directement l'efficacité du routage des PCB, le débit d'air, les performances EMI et la convivialité du panneau avant.     4 ️ ️Les connecteurs RJ45 blindés ou non blindés: choix et mise à la terre des meilleures pratiques     Comprendre le compromis essentiel   La principale différence entreprotégéetconnecteurs RJ45 non blindésLeur capacité à contrôler les interférences électromagnétiques (EMI) et à maintenir l'intégrité du signal dans des environnements difficiles.   connecteurs RJ45 blindésincorporer une coque métallique ou un blindage intégré qui fonctionne en conjonction avec un câblage en paire torsadée blindée (STP, FTP ou S/FTP).améliore la perte de retour et les performances de la voix croisée, et augmente la robustesse du système dans des conditions électriquement bruyantes telles que les usines industrielles, les systèmes d'automatisation d'usine et les installations avec de longs câbles ou de fortes sources RF.   connecteurs RJ45 non blindés, utilisés avec le câblage UTP, s'appuient uniquement sur la structure équilibrée en paires tordues de la signalisation Ethernet pour le rejet du bruit.et suffisante pour la majorité des fonctions, commerciaux et environnements de centres de données contrôlés où les niveaux d'EMI sont modérés.     Les connecteurs RJ45 blindés ou non blindés       Dimension Connecteur RJ45 protégé Connecteur RJ45 non blindé Structure du bouclier Enveloppe métallique ou bouclier EMI intégré Pas de blindage extérieur Compatibilité des câbles Les câbles STP/FTP/S/FTP à paire tordue Les câbles à paire tordue UTP Résistance à l'IME Élevé efficace contre le bruit électromagnétique externe Modérée Perte de retour et écho croisé Généralement améliorée lorsqu'elle est correctement mise à la terre Adéquat pour la plupart des environnements de bureau et de centre de données Exigence de mise à la terre Obligatoire: le bouclier doit être attaché à la terre du châssis. Pas nécessaire Risque en cas de mauvaise application Une mauvaise mise à la terre peut aggraver les performances de l'IME Faible risque, mise en œuvre plus simple Complicité de la mise en page des PCB Une hauteur plus élevée nécessite des boucliers et une conception de la trajectoire au sol. Une empreinte plus faible Complicité du montage Une continuité de mise à la terre plus élevée doit être vérifiée En bas Applications typiques Ethernet industriel, automatisation d'usine, longues liaisons de câbles, environnements bruyants Réseaux de bureaux, informatique d'entreprise, centres de données contrôlés Coût Plus haut En bas Recommandation de conception Utiliser uniquement lorsque les conditions de l'IME justifient un blindage Choix par défaut pour la plupart des conceptions Ethernet       5️ ️Magnétiques intégrés (Magjacks)     Quels sont les magnétiques intégrés dans les connecteurs RJ45?   Magnétiques intégrésles poulpes¢combiner plusieurs composants passifs requis par Ethernet directement à l'intérieur du boîtier du connecteur RJ45. Ces composants comprennent généralement:   Transformateurs d'isolation Étouffements de mode commun Réseaux de terminaison et de biais(selon la conception)   Ensemble, ils fournissentisolation galvanique, le conditionnement du signal, etsuppression du bruit en mode communCes fonctions sont obligatoires pour les interfaces Ethernet conformes à l'IEEE et sont normalement requises pour répondre aux normes de sécurité électrique et EMC.   En intégrant les magnétiques dans la prise RJ45, les concepteurs peuvent simplifier considérablement la disposition des PCB et réduire la facture globale de matériaux (BOM).   Fonctions clés des Magjacks dans les systèmes Ethernet   D'un point de vue électrique et de conformité, les magnétiques intégrés jouent plusieurs rôles essentiels:   Isolement galvanique:Protège le silicium PHY et les circuits en aval des différences de potentiel au sol et des surtensions Matching d'impédance:Aide à maintenir l'impédance différentielle de 100 Ω requise pour l'Ethernet à paire tordue Rejet du bruit en mode commun:Réduit les IEM et la sensibilité aux sources de bruit externes Compatibilité avec l'interface PHY:Fournit l'interface magnétique standardisée attendue par les émetteurs-récepteurs Ethernet   Sans magnétique appropriée, une communication Ethernet fiable, intégrée ou discrète, n'est pas possible.   Avantages de l'utilisation de connecteurs magnétiques RJ45 intégrés   L'utilisation de magjacks offre plusieurs avantages pratiques, en particulier dans les conceptions compactes ou rentables:   Économies sur les biens immobiliers en PCB:Les aimants sont déplacés dans le connecteur, libérant de l'espace sur la carte Mise en page simplifiée:Moins de traces analogiques à grande vitesse et une complexité de routage réduite Nombre inférieur de BOM:Élimine les composants distincts du transformateur et de l'étouffement Efficacité du montage:Moins de composants à placer, inspecter et qualifier Soutien à la conformité à l'IME:Les conceptions magnétiques préqualifiées réduisent l'effort de réglage EMC   Ces avantages rendent les magjacks particulièrement attrayants pour la fabrication à grande échelle.   Des compromis et des considérations de conception   Malgré leurs avantages, les magnétiques intégrés ne sont pas toujours le choix optimal.   Les principaux compromis sont les suivants:   Augmentation de la hauteur et du coût des connecteurspar rapport aux prises RJ45 non magnétiques Sensitivité thermique:Les performances magnétiques et la fiabilité à long terme dépendent du matériau du noyau du transformateur et de la qualité de l'enroulement Flexibilité limitée:Les paramètres magnétiques fixes peuvent ne pas convenir aux interfaces PHY non standard ou propriétaires.   Lors de l'évaluation d'une feuille de données magjack, les ingénieurs doivent examiner attentivement:   OCL (inductivité en circuit ouvert) Ratio de virage Rating de tension de haute tension / isolation CMRR (ratio de rejet en mode commun) Les courbes de perte d'insertion et de perte de retour   Ces paramètres affectent directement l'intégrité du signal, la marge EMC et la conformité à la sécurité.   Magnétique intégrée contre magnétique discrète   Aspect Magnétiques intégrés (Magjack) Magnétique discrète Espace pour les PCB Le minimum Une plus grande empreinte Complicité du BOM Faible Plus haut Effort de mise en page Simplifié Plus complexe Flexibilité de la conception Commercialisé Très haut réglage thermique Fixé Réglable Utilisation typique Des modèles compacts et volumineux Conceptions PHY personnalisées ou performantes   Quand utiliserDes engrenages(et quand ne pas)   Cas d' utilisation recommandés:   Dispositifs à petit facteur de forme Conceptions Ethernet intégrées et basées sur SoC Produits de consommation et IoT Fabrication à grande échelle et à faible coût   Considérez les magnétiques discrets lorsque:   Utilisation d'interfaces PHY non standard ou hautement personnalisées Exigences de contrôle précis des paramètres magnétiques Conception d'équipements de réseau hautes performances ou spécialisés     6️?? Cartographie des catégories ️ Compatibilité Cat5e, Cat6, Cat6A et 10G     Comprendre les catégories Ethernet et leur signification réelle   Rating de catégorie Ethernet tels queCat5e, Cat6 et Cat6Asont définies par des normes de câblage structuré (TIA / ISO) et décriventPerformance dans le domaine de fréquence, pas seulement le débit de données.   Chaque catégorie spécifie la fréquence de fonctionnement maximale et les limites électriques pour des paramètres tels que:   Perte de rendement Écoute croisée proche de la fin (NEXT) Résumé de la puissance NEXT (PS-NEXT) Perte d'insertion   Par exemple,Catégorie 6Aest spécifié jusqu'à500 MHzet est conçu pour soutenir10GBase-Tles canaux sur l'ensemble de la liaison de 100 mètresà condition que les câbles, les connecteurs et les terminaisons répondent tous aux exigences de catégorie.   Fiches de données des connecteurs RJ45donc incluredonnées d'essai dépendantes de la fréquencepour démontrer la conformité au niveau du composant.   Catégorie par rapport à la vitesse Ethernet: Éviter les erreurs de conception courantes   Une idée fausse commune est de cartographier la vitesse Ethernet directement à la catégorie.   Le 10GBase-T ne fonctionne pas automatiquement sur les composants de la catégorie 6 Les performances du canal dépendent de lale composant le plus faible de la liaison Les connecteurs jouent un rôle essentiel à des fréquences plus élevées en raison de la sensibilité au bruit croisé et à la perte de retour   Pour les conceptions en cuivre 10G,connecteurs RJ45 de catégorie 6Asont fortement recommandés pour maintenir une marge suffisante à la température, aux variations de fabrication et au vieillissement.   Notes pratiques sur la conception pour les ingénieurs   Lors de la sélection des connecteurs RJ45 par catégorie, il convient de prendre en considération les pratiques exemplaires suivantes:   1Je vise.10GBase-T: ChoisissezConnecteurs de catégorie 6A et câblage correspondant de catégorie 6Apour répondre aux spécifications complètes du canal. 2Examinez les marges de haute fréquence: Faites très attention àPerte d'insertion, NEXT et PS-NEXTprès de la limite supérieure de fréquence, pas seulement des déclarations d'échec. 3Environnements de catégorie mixte: Si les connecteurs Cat6A sont couplés à un câblage Cat6 ou Cat5e, validerperformance du canal de bout en bouten utilisant des tests de terrain appropriés (par exemple, tests de canal par rapport aux tests de liaison permanente). 4Les fiches de connecteurs sont importantes: Recherchez des graphiques ou des tableaux montrant les performances à travers la fréquence, pas seulement les étiquettes de catégorie   Expectatives au niveau des connecteurs par catégorie (typiques)   Pour la métrique Catégorie 5e (≤ 100 MHz) Catégorie 6 (≤ 250 MHz) Catégorie 6A (≤ 500 MHz) Impédance caractéristique 100 Ω 100 Ω 100 Ω Perte de rendement Acceptable à 100 MHz Limites plus strictes Limite maximale à 500 MHz Suivant Spécifié à fréquence inférieure Amélioré par rapport à la catégorie 5e Le plus strict PS-NEXT Commercialisé Amélioré Obligatoire à haute marge Vitesse Ethernet maximale typique 1GBase-T 1G / limité à 10G 10GBase-T complète     Nom de l'organisme:La conformité réelle dépend de latout le canal, pas le connecteur seul.   Quand les catégories supérieures ajoutent une valeur réelle   L'utilisation d'un connecteur RJ45 de catégorie supérieure à l'exigence minimale peut fournir:   Pour les autresMarge d'intégrité du signal Une meilleure tolérancevariation de fabrication Amélioration de la robustesseenvironnements électriquement bruyants Une durée de vie plus longue du produit à mesure que les vitesses du réseau évoluent   Pour les nouveaux modèles, en particulier ceux qui devraient10GBase-T ou mises à niveau futures, les connecteurs Cat6A sont souvent un choix prudent même si le déploiement initial est à des vitesses inférieures.     7️️PoE et considérations thermiques pour les connecteurs RJ45     Pourquoi PoE modifie les exigences des connecteurs RJ45   Énergie sur Ethernet(PoE) présentecourant continu de courant continupar des connecteurs RJ45 en plus des données à haut débit.Avec des classes PoE plus élevéesLe type de l'appareil doit être conforme à la norme IEEE 802.3bt.∆le courant par paire augmente, ce qui conduit àun stress thermique plus élevéà l'intérieur du connecteur.   Les connecteurs RJ45 qui sont adéquats pour la transmission de données peuvent encoresurchauffe sous charge PoE soutenuesi le courant nominal et la conception thermique sont insuffisants.   Principaux facteurs de risque thermique   La production de chaleur dans les connecteurs PoE RJ45 provient principalement de:   Perte de I2Rà l'interface de contact Résistance au contactet qualité du revêtement Dissipation thermique limitée du boîtier du connecteur et de la zone du PCB   Même de petites augmentations de résistance peuvent provoquer une augmentation significative de la température à des courants plus élevés.   Liste de vérification de l'ingénierie pour les conceptions PoE   Avant de sélectionner un connecteur RJ45 pour les applications PoE, vérifiez:   Classification de la classe PoE- confirmer les valeurs de courant par paire pour la classe IEEE prévue Données relatives à l'élévation thermique référence typique: 25 °C ambiants avec une augmentation de température ≤ 20 °C Qualité des contacts∆ épaisseur de placage or et faible résistance au contact Conception thermique des PCB- une surface de cuivre et un débit d'air adéquats autour du connecteur Validation du PoE préférence pour les connecteurs dotés d'un test ou d'une certification PoE documentés   Note de conception pratique   DansCommutateurs PoE, caméras IP, points d'accès et appareils Ethernet industrielsLes performances thermiques des connecteurs RJ45 sont souventle goulot d'étranglement de la fiabilité, en particulier dans les modèles compacts ou sans ventilateur. La sélection de connecteurs dotés d'une marge thermique suffisante permettra d'éviter une surchauffe à long terme et une dégradation des contacts.     8️?? Guide spécifique à l'application ️ Adaptation des types RJ45 aux cas d'utilisation   Différentes applications Ethernet placéDes exigences mécaniques, électriques et thermiques très différentesLe choix du bon type de connecteur améliore la fiabilité, les performances EMI et la durée de vie à long terme.     Applications RJ45 courantes et types de connecteurs recommandés   ▷Commutateurs et routeursLes commutateurs d'entreprise et d'accès utilisent généralementavec une puissance de sortie supérieure à 50 W,Les principales priorités sont l'immunité contre les IEM, la densité des ports et la durabilité dans des cycles d'accouplement fréquents.   ▷NIC et serveursLes cartes d'interface réseau favorisentmachines de détection de bruit SMT à profil basLes concepteurs devraient également tenir compte de laaccouplement thermiqueavec des PHY, des CPU ou des dissipateurs de chaleur à proximité.   ▷Ethernet industrielLes environnements industriels exigentconnecteurs RJ45 robustes et entièrement blindésLa compatibilité des revêtements conformes est généralement requise pour les conditions difficiles.   ▷Caméras IP et appareils PoELes appareils alimentés par PoE doivent utiliserConnecteurs RJ45 certifiés PoE ayant des performances thermiques vérifiéesLes installations extérieures et de sécurité peuvent bénéficier de connecteurs offrant une meilleure rétention ou une résistance aux vibrations.   ▷L'IoT et les systèmes embarquésLes conceptions intégrées à faible coût utilisent souventconnecteurs RJ45 non blindés ou SMT, en accordant la priorité à la taille compacte et à l'assemblage simplifié par rapport à une protection EMI extrême.   ▷Centres de donnéesDemandes dans les environnements à forte densitéassemblages RJ45 à ports multiples avec d'excellentes performances de perte de retour et de perte d'insertionLa disponibilité à long termequalification provenant d'une deuxième sourcesont essentiels à la continuité opérationnelle.   Une vision du design   Il n'existe pas de connecteur RJ45 unique.Exposition aux EMI, charge thermique, densité du port et contraintes mécaniquesIl est essentiel d'obtenir des performances Ethernet fiables sur différents systèmes.     9️  Conception pour la fabrication et l'assemblage  Vérification de l'empreinte et de la fiabilité des PCB   Le bonMise en page et contrôle de l'assemblage des PCBsont essentiels pour les performances électriques et la fiabilité à long terme des connecteurs RJ45.mais à partir de motifs de sol incorrects ou de procédés de soudure.     Conformité à l'empreinte PCB et au modèle de terrain   Suivez toujours lel'empreinte PCB recommandée par le fabricantLes principaux domaines à vérifier sont les suivants:   Un dégagement adéquatéchafaudages de boucliers et piliers d'ancre Taille correcte du tampon et ouverture du masque de soudure pour une formation fiable du filet Les ouvertures mécaniques ou les piquets de rétention, le cas échéant   Une mauvaise géométrie des plateaux ou l'absence d'ancrages mécaniques peuvent entraîner desfaibles joints de soudure, inclinaison des connecteurs ou défaillance de fatigue précoce, en particulier dans les applications à accouplement élevé ou PoE.   Considérations relatives à la soudure et à l'assemblage   connecteurs SMT RJ45vérifier la pente maximale de préchauffage, la température de pointe et le temps de dépassement des limites de liquide. Des connecteurs à trousdestinés à la soudure à ondes nécessitent une géométrie du plomb conforme et des exigences de remplissage par soudure. Pour les cartes à technologie mixte, assurez-vous que le connecteur supporte leséquence d'assemblage(première ou dernière vague de reflux).   Vérification du cycle de vie et de la fiabilité   Avant la mise en production, valider la fiabilité du connecteur par:   Classification du cycle d'accouplement(durée de vie mécanique en cas d'insertion répétée) Stabilité de la résistance au contactaprès humidité, cycle thermique ou exposition à des substances corrosives Performance de l'isolateur Hi-Potetperte d'insertionaprès les essais de résistance environnementale   Ces contrôles permettent d'assurer une performance Ethernet cohérente tout au long de la durée de vie du produit.     ▶Conclusion   connecteurs RJ45La conception et la sélection des systèmes Ethernet modernes doivent être basées sur des données probantes, mais leurs performances et leur fiabilité dépendent fortement de la conception et des décisions de sélection.8P8C par rapport à la terminologie RJ45, à choisir entremodèles protégés et non protégés,Montage SMT, TH ou THR, et d'évaluermagnétiques intégrés, catégories et limites thermiques de PoE, chaque facteur affecte directement l'intégrité du signal, les performances EMC, la fabrication et la durabilité à long terme.   Pour les ingénieurs et les équipes d'OEM, la clé à retenir est qu'un connecteur RJ45 ne doit jamais être traité comme une pièce purement mécanique.interfaces électromécaniquesvérifier les courbes électriques de la feuille de données, la stratégie de mise à la terre, les valeurs de courant PoE,Les modèles de terrain et de PCB au début de la phase de conception réduit considérablement les défaillances sur le terrain et les coûts de refonte.   En appliquant les principes de sélection, les contrôles de la MDP/AMD et les lignes directrices spécifiques à l'application décrits dans le présent guide,Les équipes de conception et d'approvisionnement peuvent spécifier en toute confiance les connecteurs RJ45 qui répondent aux objectifs de performance, à l'échelle de la production de masse, et assurer la stabilité de l'approvisionnement à long terme dans les applications Ethernet d'entreprise, industrielles et basées sur PoE.
