Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: L22T001-3
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Prix: |
supportive |
Élément: |
L22T001-3 |
Ethernet: |
1000 BASE-T |
Croix rf: |
L22T001-3=>LP5006ANL |
Goupilles: |
24 |
Dossiers: |
Pdf/fiche technique/3D/IGS/étape /Stp |
échantillons: |
4 PCs disponibles |
Port: |
Single |
Prix: |
supportive |
Élément: |
L22T001-3 |
Ethernet: |
1000 BASE-T |
Croix rf: |
L22T001-3=>LP5006ANL |
Goupilles: |
24 |
Dossiers: |
Pdf/fiche technique/3D/IGS/étape /Stp |
échantillons: |
4 PCs disponibles |
Port: |
Single |

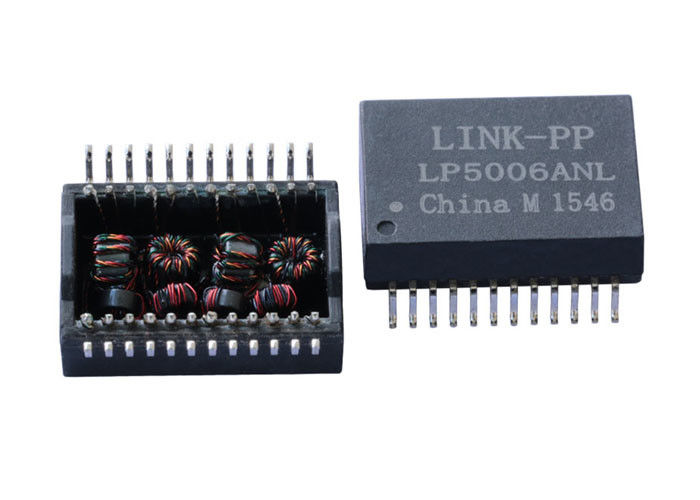

transformateur LP5006ANL de Gigabit Ethernet du port 1.Single
Pin de 2.Cross rf L22T001-3 au Pin compatible
3,1000 application d'Ethernet de modules de Magnetics de base-T
Application :
ordinateurs 1.Rugged
Assemblées 2.Cable
modules de sortie 3.Data
produits 4.PCI
| Pin à la goupille L21N002-0 | |||
| Série | Transformateur | PORTÉE conforme : | Oui |
| Nombre de ports : | Choisissez/conjuguez | UE RoHS conforme : | Oui |
| Fabricant | LINK-PP | La Chine RoHS conforme : | Oui |
| Vitesse : | Base-T 1000 | Nombre de fonctions : | 1 |
| Paquet : | SMD | Rapport de tours (NP : NS) | 1:1 ; 1:1 |
| PIN | 24 | Statut : | Actif |
| Rapport de tour (±2%) : | TX=1CT : 1CT RX=1CT : CT |
| Inductance LCO : | 350uH MIN/@ 100KHz, 0.1V, polarisation de C.C 8mA |
| Perte par insertion : | -1.0dB MAX @ 1-65MHz |
| Perte de retour : | MINUTE @ 1-10MHz de -20dB |
| MINUTE @ 10-30MHz de -16dB | |
| MINUTE @ 30-60MHz de -12dB | |
| MINUTE @ 60-100MHz de -10dB | |
| Entretien croisé : | MINUTE @ 1-30MHz de -40dB |
| MINUTE @ 30-60MHz de -35dB | |
| MINUTE @ 60-100MHz de -30dB | |
| Rejet de mode commun : | MINUTE @ 1-50MHz de -30dB |
| MINUTE @ 50-150MHz de -20dB | |
| Essai de Hipot : | MINUTE 1500Vrms |
| Chaîne de température de fonctionnement : | 0℃ À 70℃. /-40℃ À 85℃. |
NOTES :
1.Designed à l'application de soutien
divers rapports des tours 2.With.
3.350uH minute LCO avec 8mA de biais.
la température du ré-écoulement 4.Maximum est 250℃, sec 5.
spécifications de 5.Meets IEEE 802,3
certification 6.UL : Nombre de dossier E484635
7.Compliance avec des conditions de ROHS
8,100% examiné (pas simplement groupe examiné)
