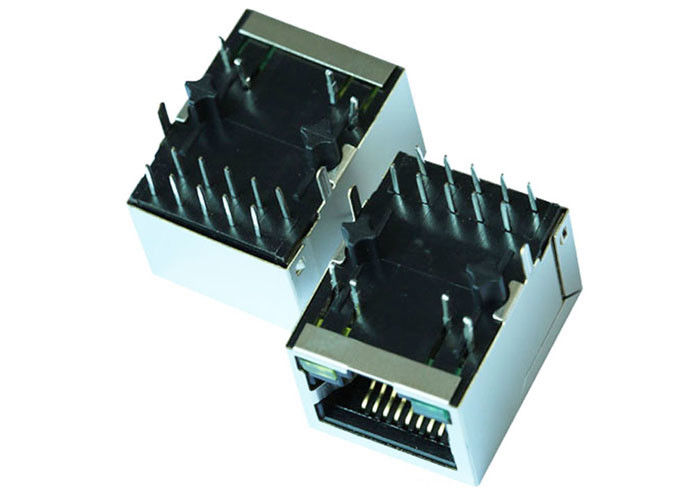

ARJ11B-MESAO-A-A-ELU2 RJ45 avec les connecteurs intégrés de Magnetics avec 1 x 1 port

1. 1 x 1 connecteur du port RJ45 avec G/G LED
2. 10/100M RJ45 Jack ARJ11B-MESAO-A-A-ELU2
3. Bâti RJ45 Jack de carte PCB
4. Par le connecteur du trou RJ45

5. RJ45 avec le Magnetics intégré

6. dossiers : Pdf/3D/ISG/Stp/étape/fiche technique

Description :

1. Type de produit caractéristiques :

  1) type = connecteur de produit
  2) type de Jack = RJ45
  3) profil = norme
  4) orientation de support de carte PCB = entrée de côté (à angle droit)

2. Attachement mécanique :
  1) configuration de Jack = 1 x 1

3. Caractéristiques électriques :
  1) protégé = oui

4. Caractéristiques relatives d'arrêt :
  1) doigt d'IEM - le fond = sans
  2) méthode = soudure d'arrêt

5. Caractéristiques relatives de corps :
  1) la configuration de port = choisissent/multi
  2) doigts d'IEM au dessus et côtés = avec sans
  3) orientation = norme de verrou - verrouillez vers le bas
  4) longueur de queue de carte PCB

6. Caractéristiques relatives de contact :
  1) préchargé = oui
  2) type d'arrêt de contact = par le bâti de trou/surface

7. Logement des caractéristiques relatives :
  1) style = Jack de connecteur

8. Standards de l'industrie :
  1) conformité de RoHS/ELV = RoHS conforme, ELV conforme
  2) soudure sans plomb de processus = de vague de soudure capable à 240°C,

      Soudure de vague capable à 260°C, soudure de vague capable à 265°C
  3) l'histoire de conformité de RoHS/ELV = était toujours RoHS conforme

9. Inscription d'identification :
  1) couleur gauche de LED (position #1) = vert - résistance de 250 ohms
  2) bonne couleur de LED (position #2) = vert - résistance de 250 ohms

10. Conditions pour l'utilisation :
  1) s'applique à = carte électronique
  2) conditions environnementales = bureau/lieux
  3) température de fonctionnement (°C) = 0 - 70/-40 - +85

Applications :

Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL

Avantage compétitif :

16 ans d'expérience de production,

personnel 1100,

essai de 100%

Délai de livraison flexible

3. Client principal magnétique de RJ45 Jack :

CANON FLEXTRONICS DU TEXAS INTRUMENTS SAMSUNG GE SONY

LINK-PP sont le meilleur fournisseur de Texas Instruments, Samsung, et General Electric. Accueil pour visiter le websit de Texas Instruments : http://www.ti.com/tool/beaglebk#0

vous regarderez notre logo : « LINK-PP » sur le noir de BeagleBone.

Le noir de BeagleBone est un petit prix, une source ouverte, une plate-forme communauté-soutenue de développement pour des promoteurs de processeur d'ARM® Cortex™-A8 et des amateurs. Rejetez Linux en moins de 10 secondes et obtenez commencé sur le développement de processeur du BRAS Cortex-A8 de Sitara™ AM335x en moins de 5 minutes avec juste un câble simple d'USB.
