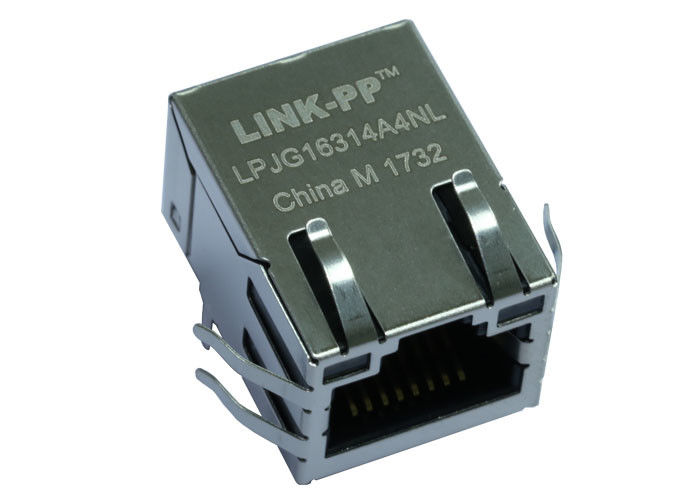

LPJG16314A4NL Jack magnétique RJ45 Compatible avec TE 6605814-6

Magnétiques de 6605814-6 RJ45 Jack:

1. Application: 10/100/1000 BASE-T
2. Impedance: 100 ohms
3. RÉPORTION DE RETOURS (CHIP: CABLE): 1:1 Les quatre paires
4. L'indicateur d'impulsion de l'appareil doit être supérieur ou égal à:0.1VRMS 8mADC BIAS de 0°C à 70°C, dans les quatre paires
5. Les quatre paires bidirectionnelles
6. Performance à 25°C:

Perte d'insertion (IL):1.1dB MAX De 0,5 MHz à 100 MHz
RETURN LOSS ((RL):
18dB MIN De 0,5 MHz à 40 MHz
12-20LOG ((f/80) dB MIN De 40,1 MHz à 100 MHz
Attention au bruit croisé:
35 dB MIN De 0,5 MHz à 40 MHz
33-20LOG ((f/50) dB MIN De 40,1 MHz à 100 MHz
RAPPORTION de rejet du mode commun (CMRR):30dB MIN De 0,5 MHz à 100 MHz
Voltage d'isolation:"Télécommunications" pour les systèmes d'exploitation de l'énergie électrique ou de l'électricité, y compris les systèmes d'exploitation de l'énergie électrique ou de l'électricité.

Les spécifications des LED:


Les résistances LED de 250 OHM sont facultatives, veuillez consulter le graphique pour la présence ou l'absence de résistances LED.
Couleur LED:
DOMINANTE VALEUR d'onde ((A D): VERTE 568 nm TYP. à IF=20mA
TYPE de tension vers l'avant ((VF): verte 2,2 V. à IF=20mA
DOMINANTE VALEUR d'onde ((A D): jaune 588 nm TYP. à IF=20mA
Le débit d'électricité doit être supérieur ou égal à:
DOMINANTE VALEUR d'onde ((A D): ORANGE 605 nm TYP. à IF=20mA
TYPE de tension avant ((VF): ORANGE 2,1 V. à IF=20mA

Si la LED est équipée de 250 résistances OHM, la LED est alimentée par une tension de 5 V et le courant de fonctionnement MAX est de 20 mA.
Couleur LED:
DOMINANTE D'ONGE ((A D): vert 568 nm TYP. à VF=5V
TYPE de courant de 12 mA vert à VF=5V
DOMINANTE D'ONGE ((A D): jaune 588 nm TYP. à VF=5V
TYPE de courant avant (IF): jaune 13 mA à VF=5V
