Transformateur 10/100Base-T Power+, IEEE 802.3at de LP41220NL POE+

1. Nombre de bobine : Auto-transformateur
2. tension d'isolement : 1500Vrms
3.Type : Transformateur de support extérieur
4. LINK-PP LP41220NL choisissent la puissance de Magnetics de port

5. IEEE 802.3at, de support 600mA-720mA actuel

Caractéristiques électriques (25) :

1. Tours Ratio50KHz, 0.5V

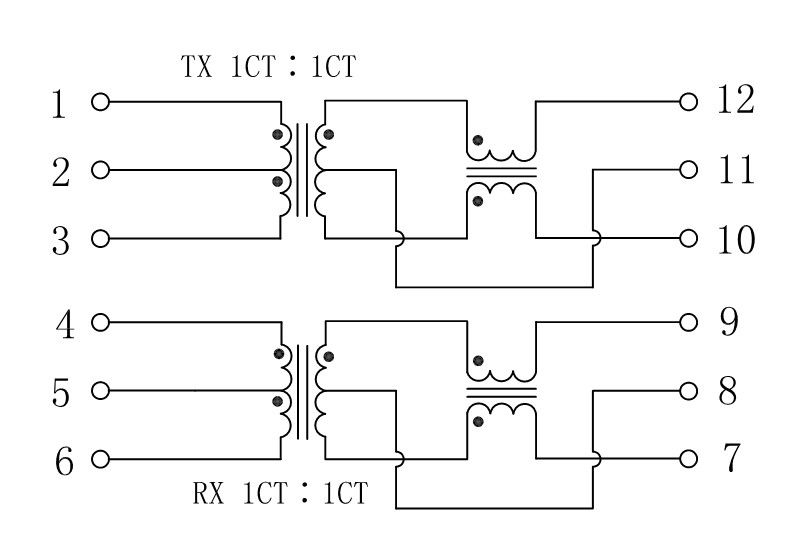

    Côté de puce : Ligne side=1CT : 1CT+_2%

2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :

    Côté de puce : minute 350uH

3. Insertion Loss1-100MHz : -1.4dB maximum

4. Loss1-30MHz de retour : Minute de -16dB

            40MHz : Minute de -14.4dB

            50MHz : Minute de -13.1dB

            60-80MHz : Minute de -12dB

            100MHz : Minute de -10dB

5. Différentiel au rejet de mode commun :

            30MHz : Minute de -45dB

            60MHz : Minute de -40dB

            100MHz : Minute de -35dB

6. Crosstalk30MHz : Minute de -40dB

             60MHz : Minute de -35dB

             100MHz : Minute de -30dB

7. Salut-pot : 1500Vrms, 0.5mA, 1Sec

    Côté de puce à la ligne côté


Applications :

Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC,
Commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
